电压跟随器是一种特殊的运算放大器电路配置，其核心特征在于输出信号紧密追随输入信号，二者在电压幅度上保持一致，不存在放大作用，电压增益稳定在 1，这一特性使其在信号传输与电路匹配中扮演关键角色。凭借高输入阻抗优势（可达数兆欧姆），它能有效减少对前级电路的负载效应，保障信号源的输出稳定性。此外，其低输出阻抗（通常仅几欧姆甚至更低）特性，确保了向后续负载提供稳定电流的能力，实现信号的高效传递。

二、电压跟随器的电路组成与工作原理

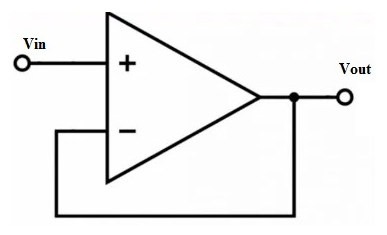

典型电压跟随器电路架构简洁，以运算放大器为核心元件。在理想状态下，运算放大器具备无限大的增益，这为电压跟随器实现输入输出信号的精准跟踪提供了理论基础。电路中，运算放大器的反相输入端与输出端经电阻 R1 连接，而非反相输入端则直接接入输入信号，并经电阻 R2 与输出端相连。然而在实际应用中，为进一步优化性能，常采用特定的电路设计。

以基于运算放大器 741 的电压跟随器为例，输入信号接入 IC 的非反相引脚，反相引脚 2 与输出引脚 6 实现负反馈连接。偏置引脚（引脚 7 和 4）连接电池供电，输出端则连接负载电阻。741 的高输入阻抗特性使其从输入源汲取极低电流，而输出端则能向负载提供较高电流输出，满足多种应用场景需求。

三、电压跟随器的关键作用与应用场景

阻抗变换 ：通过高输入阻抗与低输出阻抗的特性组合，电压跟随器实现阻抗变换功能。低输出阻抗使其输出电压不受负载阻抗波动干扰，相当于稳定的恒压源，确保为后续电路提供持续、精准的电压支持，保障电路系统的稳定运行。

缓冲与隔离 ：高输入阻抗特性使电压跟随器在接入电路时，不会对前级电路造成显著负载效应，从而有效隔离前后级电路的相互影响。这在多级放大电路或复杂信号处理系统中尤为重要，可防止前级电路参数变化对后级电路造成干扰，确保信号的完整性和稳定性。

信号传输优化 ：在分压器电路等应用场景中，电压跟随器能够稳定地将电压电平从一个电路传递并维持到另一个电路，保留信号源的关键信息。这在信号处理、传感器信号调理以及音频放大等领域具有广泛应用，可提升信号传输质量，降低信号失真与噪声干扰。

四、电压跟随器的实际应用电路实例

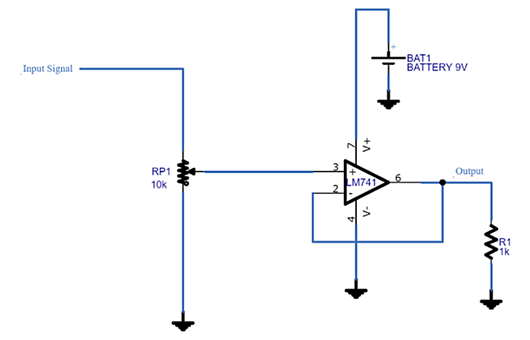

运算放大器 741 电压跟随器电路图一：

此电路中，运算放大器 IC 741 的非反相引脚接收输入信号，反相引脚 2 与输出引脚 6 形成负反馈回路，偏置引脚连接电池供电，输出端连接负载电阻。该电路充分利用 741 的高输入阻抗优势，实现对输入信号的精准跟踪与稳定输出，适用于多种需要信号隔离与缓冲的场合。

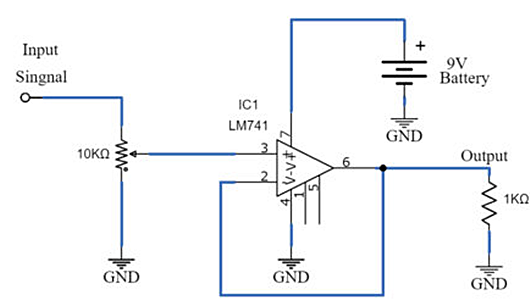

运算放大器 741 电压跟随器电路图二：

该电路以 LM741 为核心，搭配 10K 可变电阻、1K 欧姆电阻、电池及输入信号源等基本元件构成。输入信号接入 LM741 的非反相端子，反相端子与输出端相连形成负反馈。可变电阻用于在 0 - 9V DC 范围内调节输入电压。凭借单位电压增益特性，该电路能够实现对输入信号的稳定跟踪与传输，具有电路简单、易于搭建、性能可靠等优点，适合于电子爱好者进行实验与项目开发。
