在电子设计领域，MOSFET（金属-氧化物半导体-场效应晶体管）作为关键的半导体器件，其封装形式多样，根据安装方式主要分为插入式（ThroughHole）和表面贴装式（SurfaceMount）两大类。插入式封装通过将MOSFET的管脚穿过PCB板的安装孔并焊接实现固定，常见类型包括双列直插式封装（DIP）、晶体管外形封装（TO）、插针网格阵列封装（PGA）。

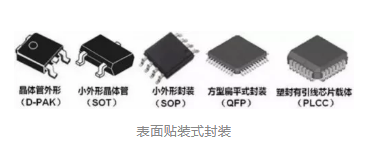

表面贴装式则是将MOSFET的管脚及散热法兰直接焊接在PCB板表面的焊盘上，典型封装有晶体管外形（D-PAK）、小外形晶体管（SOT）、小外形封装（SOP）、方形扁平式封装（QFP）、塑封有引线芯片载体（PLCC）等。随着电子技术的发展，表面贴装式封装因自动化程度高、成本低、体积小等优势，在主板、显卡等PCB板中的应用逐渐增多，而插入式封装的使用场景相对减少。

插入式封装类型

双列直插式封装（DIP）

DIP封装具有两排引脚，需插入到匹配的芯片插座上。其衍生方式SDIP（紧缩双入线封装）针脚密度较DIP高6倍。DIP封装结构多样，包括多层陶瓷双列直插式DIP、单层陶瓷双列直插式DIP、引线框架式DIP（含玻璃陶瓷封接式、塑料包封结构式、陶瓷低熔玻璃封装式）等。其优势在于便于PCB板穿孔焊接，与主板兼容性良好，但因封装面积和厚度较大，引脚易损坏，可靠性较低，且受工艺限制引脚数一般不超过100个，在电子产业高度集成化进程中逐渐被替代。

晶体管外形封装（TO）

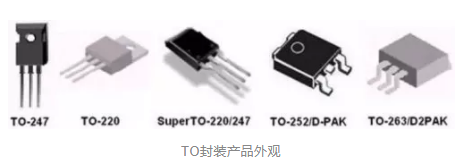

TO封装是早期的封装规格，常见的插入式封装设计包括TO-3P、TO-247、TO-92、TO-92L、TO-220、TO-220F、TO-251等。其中，TO-3P/247适用于中高压、大电流MOS管，具有高耐压、强抗击穿能力；TO-220/220F外观相似，可互换使用，TO-220F全塑封装无需加绝缘垫，TO-220带金属片与中间脚相连需加绝缘垫；TO-251主要用于中压大电流60A以下、高压7N以下环境，旨在降低成本和缩小产品体积；TO-92则多用于低压MOS管（电流10A以下、耐压值60V以下）以及高压1N60/65，以降低成本。近年来，因插入式封装工艺焊接成本高、散热性能不如贴片式产品，表面贴装市场需求不断增大，TO封装也发展出了表面贴装式封装TO-252（D-PAK）和TO-263（D2PAK）。

D-PAK常用于功率晶体管、稳压芯片封装，MOSFET的三个电极栅极（G）、漏极（D）、源极（S）中，漏极（D）引脚被剪断不用，背面散热板作漏极（D）直接焊接在PCB上，用于输出大电流并通过PCB散热，PCB的D-PAK焊盘有三处，漏极（D）焊盘较大；TO-263是TO-220的变种，旨在提高生产效率和散热，支持极高电流和电压，在150A以下、30V以上的中压大电流MOS管中较为常见，除D2PAK（TO-263AB）外，还包括TO263-2、TO263-3、TO263-5、TO263-7等样式，主要区别在于引出脚数量和距离。

插针网格阵列封装（PGA）

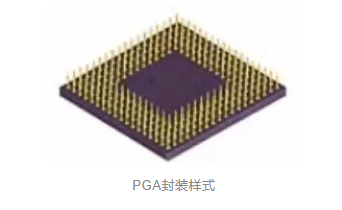

PGA（PinGridArrayPackage）芯片内外有多个方阵形的插针，沿芯片四周间隔排列，安装时插入专门的PGA插座，具有插拔方便、可靠性高、适应更高频率的优势。芯片基板多为陶瓷材质，部分采用特制塑料树脂，引脚中心距通常为2.54mm，引脚数从64到447不等。封装面积（体积）越小，承受的功耗（性能）越低，反之则越高。早期多见于CPU等大功耗产品封装，如英特尔的80486、Pentium，但在MOS管厂家中采用较少。

表面贴装式封装类型

小外形晶体管封装（SOT）

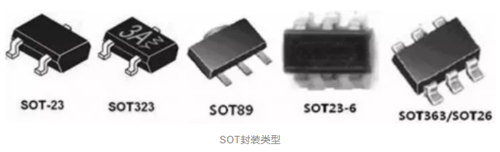

SOT（SmallOut-LineTransistor）是贴片型小功率晶体管封装，主要有SOT23、SOT89、SOT143、SOT25（即SOT23-5）等，衍生出SOT323、SOT363/SOT26（即SOT23-6）等类型，体积小于TO封装。

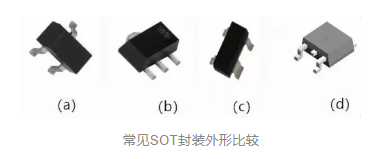

SOT23是常见三极管封装形式，有3条翼形引脚，分别为集电极、发射极和基极，发射极和基极在同一侧，常见于小功率晶体管、场效应管和带电阻网络的复合晶体管，强度较好但可焊性差；SOT89具有3条短引脚，一侧为金属散热片与基极相连，增加散热能力，适用于较高功率场合；SOT143具有4条翼形短引脚，从两侧引出，宽度偏大的一端为集电极，常见于高频晶体管；SOT252属于大功率晶体管，3条引脚从一侧引出，中间一条引脚较短为集电极，与另一端较大的引脚相连，该引脚为散热作用的铜片。

小外形封装（SOP）

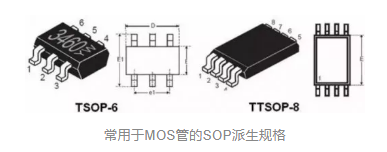

SOP（SmallOut-LinePackage）是表面贴装型封装之一，引脚从封装两侧引出呈海鸥翼状（L字形），材料有塑料和陶瓷两种。标准有SOP-8、SOP-16、SOP-20、SOP-28等，数字表示引脚数，MOSFET的SOP封装多数采用SOP-8规格，常简写为SO。SO-8由PHILIP公司率先开发，采用塑料封装，无散热底板，散热效果一般，用于小功率MOSFET。后续衍生出TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）等标准规格，其中TSOP和TSSOP常用于MOSFET封装。

方形扁平式封装（QFP）

QFP（PlasticQuadFlatPackage）封装芯片引脚间距离很小，管脚很细，适用于大规模或超大型集成电路，引脚数一般在100个以上。需采用SMT表面安装技术与主板焊接。其特点包括适用于SMD表面安装技术在PCB电路板上安装布线、适合高频使用、操作方便可靠性高、芯片面积与封装面积比值较小。但因芯片被包裹在塑封体内，散热性差，制约MOSFET性能提升，且塑封增加了器件尺寸，生产效率低、封装成本高，因此更适于微处理器/门陈列等数字逻辑LSI电路及VTR信号处理、音响信号处理等模拟LSI电路产品封装。

四边无引线扁平封装（QFN）

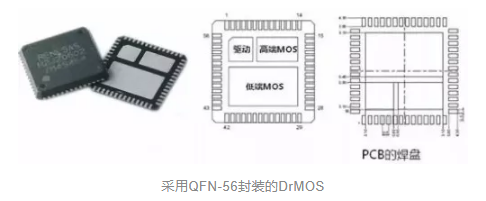

QFN（QuadFlatNon-leadedpackage）封装四边配置电极接点，无引线，贴装面积比QFP小、高度比QFP低。陶瓷QFN也称LCC（LeadlessChipCarriers），低成本塑料QFN则称塑料LCC、PCLC、P-LCC等。是一种焊盘尺寸小、体积小、以塑料作为密封材料的新兴表面贴装芯片封装技术，主要用于集成电路封装，MOSFET一般不采用，但因Intel推出整合驱动与MOSFET方案，出现了采用QFN-56封装的DrMOS。QFN封装与TSSOP外引线配置相同，尺寸却比TSSOP小62%，热性能比TSSOP提高55%，电性能（电感和电容）分别提高60%和30%，但返修难度高。

DrMOS经QFN-56封装后热阻抗低，借助内部引线键合及铜夹带设计，减少外部PCB布线，降低电感和电阻，采用深沟道硅MOSFET工艺降低损耗，兼容多种控制器，支持不同工作模式。

塑封有引线芯片载体（PLCC）

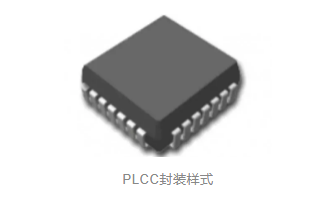

PLCC（PlasticQuadFlatPackage）外形呈正方形，尺寸比DIP封装小得多，有32个引脚，四周都有管脚，呈丁字形，是塑料制品。引脚中心距1.27mm，引脚数从18到84不等，J形引脚不易变形，比QFP容易操作，但焊接后外观检查困难。PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点，常见于逻辑LSI、DLD等电路，主板BIOS常采用此封装形式，但在MOS管中较少应用。
