一、NMOS与PMOS导通基础特性

NMOS 导通特性

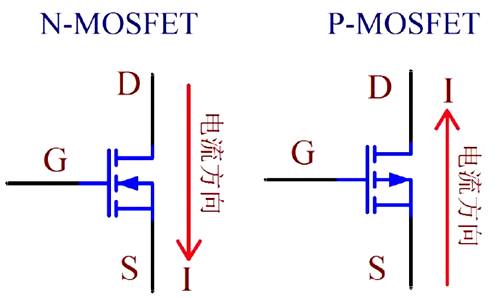

NMOS 管在 Vgs（栅源电压）大于一定值时导通，这种特性使其在源极接地的场合（即低端驱动）有着广泛的应用。其电流流向为从源极（S）到漏极（D），当在栅极（G）和源极之间施加正向偏置电压，满足 Vgs≥Vth（阈值电压）时，NMOS 即可导通，此时 Vgd（栅漏电压）可为正值或零。一般来说，NMOS 的阈值电压 Vth 在 0.2V 到 0.7V 之间，受器件尺寸和工艺影响。

mos管的工作区域

PMOS 导通特性

PMOS 管的导通条件是 Vsg（栅源电压，这里用 Vsg 强调 PMOS 的电压极性方向与 NMOS 不同）大于一定值，适合源极接 VCC（高端驱动）的情况。电流流向为从漏极（D）到源极（S），当栅极（G）和源极之间施加负向偏置电压，且 Vgs≤Vth（阈值电压，通常为负值）时导通，此时 Vgd 可为负值或零。PMOS 的阈值电压 Vth 一般在 - 0.2V 到 - 0.7V 之间，同样取决于器件尺寸和工艺。

二、影响阈值电压的因素

MOS 管的阈值电压受多种因素影响。衬底掺杂浓度越高，对应 MOS 管的阈值电压也越大。此外，金属半导体功函数、栅氧化层电容以及衬底偏置效应等也会影响阈值电压。由于 NMOS 和 PMOS 的衬底浓度不同，一般情况下，PMOS 的阈值电压绝对值要比 NMOS 的更大一些。

三、NMOS 导通特性补充说明

NMOS 管在栅极高电平时（|VGS| > Vt，即 G 电位比 S 电位高）导通，低电平时断开，适用于控制与地之间的导通。而当 |VGS| > Vt 且 G 电位比 S 电位低时，NMOS 导通，可用于控制与电源之间的导通。这种特性使得 NMOS 管在数字电路和模拟电路中能够灵活地实现各种逻辑和控制功能，例如在开关电路中作为电子开关使用，或者在放大电路中作为放大器件来稳定和放大信号。

四、MOS 管工作区域概述

MOS 管的工作区域主要分为截止区、线性区和饱和区。当 Vgs < Vth（对于 NMOS 是 Vgs < Vth，PMOS 是 Vgs > Vth，因为 PMOS 的阈值电压为负）时，MOS 管处于截止区，相当于开关断开，几乎没有电流流过。当 Vgs ≥ Vth（NMOS）或 Vgs ≤ Vth（PMOS），且 Vds（漏源电压）较小，使得电场主要集中在沟道附近时，MOS 管处于线性区，此时电流与电压呈线性关系，可看作是一个可变电阻。而当 Vds 较大，沟道中的电场强度足够大，导致载流子漂移速度饱和时，MOS 管进入饱和区，此时电流几乎与 Vds 无关，主要受 Vgs 控制，这一特性使得 MOS 管在放大电路和开关电源等应用中能够实现高效的信号放大和能量转换。
