电解电容正负极判断,电解电容正负极区分介绍
一、引言

电解电容作为一种关键的电子元件，在各类电路设计中广泛应用。由于其具有明显的正负极之分，在安装和替换过程中，准确区分正负极对于保障电路正常运行和元件寿命至关重要。本文将全面深入地阐述多种鉴别电解电容正负极的方法，助力工程技术人员和电子爱好者精准判断，避免因极性接反导致的元件损坏与电路故障。

二、外观标识识别法

极性符号标识 ：众多电解电容会在正极一侧明确标注 “+” 号，或者在负极一侧标出 “-” 号。当电容表面存在这类直观的极性标识时，可直接依据标识判断正负极，确保连接正确性。这是最为直接且简便的判断方式，一旦发现标识，应优先以此为依据进行极性确认。

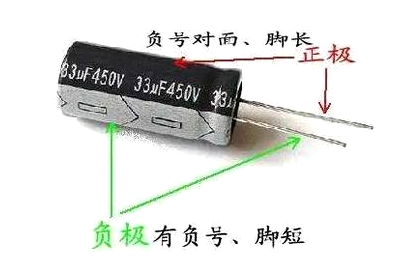

套管特殊标记 ：部分电解电容套管上会有白色银边以及 “一字” 短横线标识。需明确的是，套管上具有一字标识的一侧端引脚对应电容负极，而另一侧端引脚则为正极。在实际观察时，要仔细辨别套管的色泽与标记细节，避免因視覺誤差造成误判。

引脚长度差异 ：通常情况下，新的电解电容正极引脚会设计得比负极引脚长一些。这一特点可作为判断正负极的辅助依据，尤其是在缺乏其他明确标识时。不过，需要注意的是，经过多次安装或拆卸的电容，引脚长度可能会因弯折等因素发生改变，此时则不能单凭引脚长度来确定极性。

三、外形特征观察法

螺栓电解电容 ：对于螺栓电解电容而言，若电容套管白色银边两侧有 “+” 标识，则标有 “+” 的端口对应正极，另一端口则为负极；倘若电容套管白色银边处有一字标识，则一字标识侧为负极，另一端口相应地为正极。在实际检测过程中，要仔细查看银边与标识的组合情况，综合判断正负极位置。

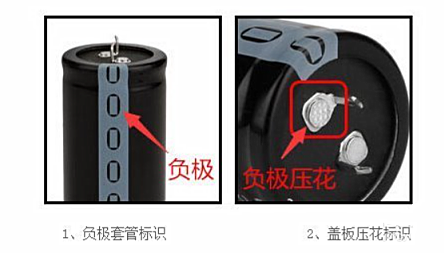

焊片铝电解电容（牛角电容） ：目前，所有焊片铝电解电容厂商均采用 “负极标识” 方式，即套管上标有 “-” 号的焊针对应电容负极。此外，在盖板上也有区分正负极的设计。大部分厂家会采用负极 “压花” 处理来标识负极，当然，也有部分厂家直接在铆钉上印出 “+”“-” 标志，进一步方便用户识别。

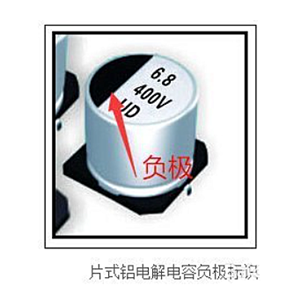

片式铝电解电容（贴片铝电解电容） ：片式铝电解电容由于没有套管，其在铝壳底部印有详细的电容参数信息，包括容量、电压以及正负极标识等内容。特别地，印有半边黑色标记的一侧为电容负极。在进行贴片操作前，务必仔细查看底部的标识信息，确保正确安装。

四、电学性能测试法

万用表测试 ：可利用万用表的电阻挡或电容挡来进行电解电容正负极的测试。将万用表的正极表笔连接到电容的一个引脚，负极表笔连接到另一个引脚，观察万用表的指针偏转或数字显示变化。若万用表指针逐渐向右偏转，或数字显示数值逐渐增大，表明万用表正极表笔所接引脚为电容正极。这是因为当正极表笔接电容正极时，电容开始充电，电流方向与万用表内部电流方向一致，导致测量值呈现上升趋势；反之，若万用表指针向左偏转或数字显示数值逐渐减小，则正极表笔所接引脚为电容负极。

电容测试仪检测 ：专业的电容测试仪同样可用于判断电解电容正负极。将测试仪的正极输出端连接电容一端，负极输出端连接电容另一端，通过观察测试仪显示屏上呈现的电容值变化来确定正负极。当电容正接时，测试仪显示的电容值会稳定在正常范围内；而当电容反接时，电容值可能会显示为零或超出测量范围，这是因为电容反接时内部结构无法正常形成有效的电场存储电荷，导致测量结果异常。在使用电容测试仪时，需严格按照仪器的操作说明进行操作，确保测试结果的准确性和可靠性。

五、实际应用案例与注意事项

应用案例 ：在电源电路设计中，电解电容常用于滤波环节。若误将电容极性接反，通电瞬间电容可能会发生鼓包、漏液甚至爆炸等现象，严重损坏电源电路及其他关联元件。例如，在一款开关电源中，输入端的电解电容负责对整流后的脉动直流电进行滤波。正确的极性连接能够有效降低纹波电压，提高电源输出的稳定性与可靠性。而若电容极性错误，不仅滤波效果大打折扣，还可能引发电源噪声增大、输出电压波动等问题，甚至危及整个电路系统的安全运行。通过运用上述多种正负极判断方法，可确保电容正确接入电路，保障电源电路的正常功能与稳定性。

注意事项 ：在实际操作过程中，首先要确保使用的测试仪器性能良好、校准准确，否则可能导致错误的测试结果，进而引发误判。其次，在观察电容外观标识与外形特征时，需在良好的照明环境下进行，避免因光线不足而看错标识或误判外形特征。此外，对于一些老旧或损坏的电解电容，其外观标识可能已经模糊不清，外形特征也可能因外力作用而发生改变，此时应结合多种方法进行综合判断，必要时可查阅电容的 datasheet 或咨询相关专业人士，以获取准确的电容参数与极性信息，确保正确识别电解电容的正负极。
