电路图是采用物理电学标准符号，描绘电子元器件构成与相互关系的电路原理布局图，于人类工程规划及电路研究领域应用广泛。电路图符号作为绘制电路图的基石，涵盖传输路径、集成电路组件、限定符号、开关和继电器符号等不同类别。
常见电气字母符号
L ：代表火线，通常使用红色导线，是电路中输送电能的主要线路之一。
N ：表示零线，一般采用蓝色导线，主要用于构成电气回路，为电流提供回流路径。
PE ：为地线，常见于黄绿双色导线，其作用是将设备外壳等与大地连接，确保用电安全。
AC ：交流电的缩写，指电流方向和大小随时间作周期性变化的电源类型。
DC ：直流电的简称，指电流方向稳定且大小基本不变的电源类型。
NO ：常开，指开关在未受外力或未触发时，触点处于断开状态。
NC ：常闭，意味着开关在正常状态下，触点保持闭合，电流可正常通过。
QS ：隔离开关的代号，用于将电器设备与电源进行隔离，保障维护人员安全。
QF ：代表断路器，当电路出现过载、短路等故障时，能自动切断电路，保护设备。
FU ：熔断器的符号，串联在电路中，过载或短路时熔体熔断，切断电路。
FR ：热过载继电器，主要用于电动机的过载保护，通过检测电流发热情况来动作。
M ：表示电动机，将电能转换为机械能的设备。
G ：代表发电机，将机械能转换为电能的装置。
VCC ：指正极，是电路中正电位的参考点。
GND ：即负极，作为电路的公共参考点或电流回流点。
常见图形符号
以下列举部分常见电气元器件的图形符号：
开关符号图

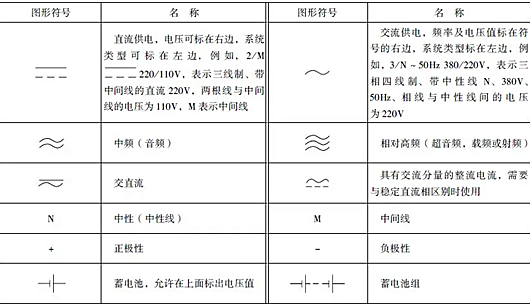

电压、电流、电池的图形符号

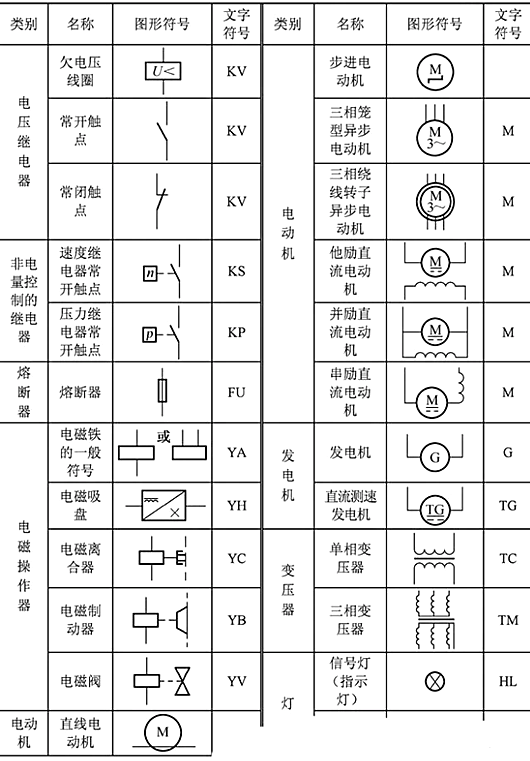

电动机、发电机、变压器、灯的符号图

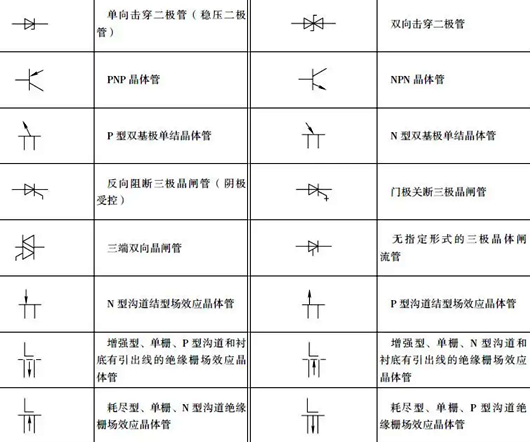

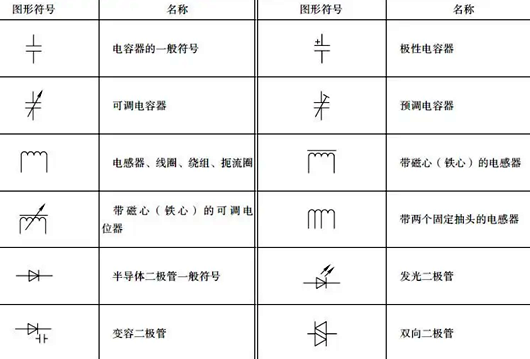

电子元器件的图形符号
