集成电路封装是将精密半导体元件（芯片）稳固地封装在特定材料（如陶瓷、塑料）外壳内的关键工艺。其主要功能是为核心芯片提供坚固的物理保护屏障，使其免受机械冲击、环境腐蚀污染以及潜在静电损伤的威胁。同时，封装体搭载精密的电气互连结构（如引脚、焊球），实现芯片内部电路与外部印刷电路板（PCB）之间可靠的电信号传输和电源连接。先进的封装技术还能有效管理芯片工作产生的热量，确保其稳定运行。
主流集成电路封装形式详解
根据引脚布局、尺寸、工艺及应用场景，集成电路封装拥有多种成熟形式：
双列直插式封装 (Dual In-line Package, DIP)
结构与特点： 封装体两侧平行排列两行引脚，是最早普及的直插式封装形式。具有引脚间距标准（通常为2.54mm或1.27mm）、结构直观、易于手工焊接和插拔的特点。
应用场景： 曾广泛用于各类中小规模集成电路（IC）。器件可通过专用底座安装，或直接插入PCB上对应几何排列的插孔中进行焊接。
局限性： 封装体积相对较大，引脚密度低，不适用于高密度或高速电路设计。随着表面贴装技术的发展，其应用范围已显著缩小。
小外形集成电路封装 (Small Outline Integrated Circuit, SOIC)
结构与特点： DIP封装的小型化表面贴装（SMT）衍生形式。两侧引脚平行排列成单行，封装高度和引脚间距均显著减小。
应用场景： 广泛用于各类通用性IC，是当前主流的表面贴装封装之一。其紧凑尺寸适用于空间受限的应用。
衍生发展： 基于SOIC的技术迭代产生了更小尺寸的封装变体，例如缩小型小外形封装（SSOP）和薄缩小型小外形封装（TSSOP）。

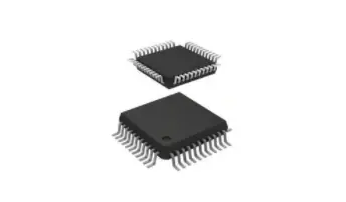

四侧引脚扁平封装 (Quad Flat Package, QFP)
结构与特点： 封装体四边均设有引脚，引脚通常呈“海鸥翼”（Gull Wing）状向外平伸。具有较高的引脚密度（引脚间距常见0.8mm, 0.65mm, 0.5mm等）。
应用场景： 专为满足大规模（LSI）及超大规模集成电路（VLSI）高I/O引脚数量需求而设计，广泛应用于微处理器、微控制器、复杂逻辑器件等。
技术演进： 衍生出更薄（TQFP）、塑料（PQFP）等改进型号，以及引脚更细密的薄小外形封装（TSOP）。

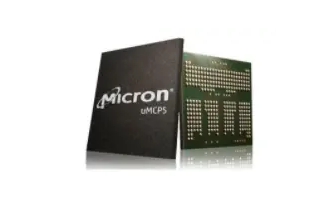

球栅阵列封装 (Ball Grid Array, BGA)
结构与特点： 封装体底部以阵列形式分布锡球作为电气互连点。显著提升了单位面积的I/O引脚密度（焊球间距常见1.27mm, 1.0mm, 0.8mm, 0.5mm）。
核心优势：
高密度互连： 满足超大规模集成电路对极高引脚数的需求。
优异电性能： 缩短内部引线长度，减小电感与电容，提升高频信号完整性。
高效散热： 芯片产生的热量可通过封装基板及底部焊球更直接地传导至PCB散热层。
应用场景： 是大规模、高速集成电路（如CPU、GPU、FPGA、高速通信芯片）的首选封装方案之一。
工艺考量： 装配需依赖专业的表面贴装技术（SMT）和回流焊设备，对焊接工艺要求高，目检难度大，通常需X光检测。

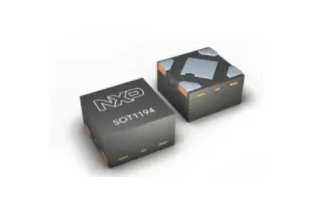

芯片尺寸封装 / 晶圆级芯片尺寸封装 (Chip Scale Package / Wafer-Level Chip Scale Package, CSP/WLCSP)
结构与特点： 封装体尺寸接近或略大于裸芯片本身（通常规定不超过芯片面积的1.2倍），是目前体积最小、厚度最薄的先进封装形式之一。可直接将芯片有源面通过凸点（Bump）倒装焊（Flip-Chip）连接到PCB上，或采用扇出（Fan-Out）等先进互连技术。
核心优势：
极致小型化： 最大限度节省PCB空间。
高I/O密度： 在极小面积内实现高数量互连。
性能优化： 更短的互连路径有助于提升电性能和降低功耗。
应用场景： 广泛应用于对空间和重量极为敏感的便携式、微型化电子设备，如智能手机核心芯片、可穿戴设备、物联网传感器、存储器模块等。
