二极管整流原理是一种至关重要的基础应用，其核心在于利用二极管单向导电特性，实现交流电信号向直流电信号的转化。这一过程对于各类电子设备的正常运行以及电力系统的高效运作有着不可忽视的作用。二极管整流电路主要分为半波整流与全波整流两种类型。
一、半波整流电路
半波整流电路主要利用交流信号的正半周或负半周，借助单一二极管完成交流信号向直流信号的转化。当输入信号处于正半周时，二极管处于正向导通状态；而当输入信号处于负半周时，二极管则处于反向截止状态。这一过程使得仅有正半周信号得以保留，负半周信号被有效过滤，从而实现半波整流功能。然而，半波整流电路存在一定局限性，由于其仅利用交流信号的部分波形，导致输出直流信号的波动较大，且能量利用率相对较低。
二、全波整流电路

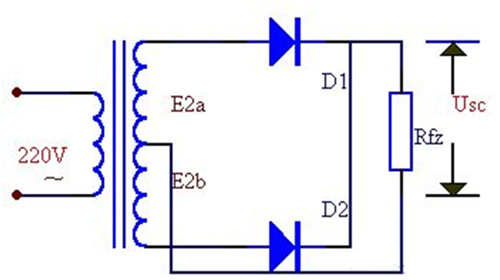

全波整流电路则充分利用交流信号的全部波形，通过两个二极管的交替导通实现交流信号向直流信号的高效转化。输入信号正半周时，D₁二极管正向导通；输入信号负半周时，D₂二极管反向导通。这种设计使得正负半周信号均能被有效保留与利用，从而实现全波整流。相比于半波整流电路，全波整流电路能够输出更为平滑稳定的直流信号，同时提高了电能的利用率，但其电路结构相对复杂，对元件的性能要求也更高。
三、桥式整流电路

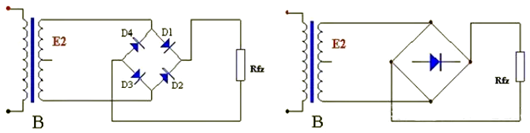

桥式整流电路是实际应用中广泛采用的一种整流电路形式。其巧妙地采用四只二极管构成“桥”式结构。当交流信号输入时，正半周由两只二极管导通形成回路，负半周则由另外两只二极管导通形成回路，从而实现对交流信号的全波整流。桥式整流电路在保持全波整流电路优点的同时，克服了传统全波整流电路中变压器利用率不高等问题，且具有结构紧凑、输出电流较大等优势，尤其适用于需要较大电流输出的设备中。
四、整流电路基本元件及其作用
电源变压器（整流变压器）：这一关键元件负责将常见的市电电压（如 380V、220V 等）转换为整流电路所需的输出电压水平。通过电磁感应原理，变压器能够根据原副线圈的匝数比精确调整电压大小，为后续的整流过程提供合适的电压基础。
二极管整流元件：二极管作为核心的整流元件，其单向导电性是实现整流的关键。在电路中，二极管能够将交变电流转变为单一方向的电流，尽管这种电流在初始阶段仍带有明显的脉动特性，但它为后续的滤波处理奠定了基础。
滤波元件：整流后的单方向电流或电压往往含有丰富的交流分量，呈现出脉动电流或脉动电压的特性。滤波元件的主要任务就是去除这些交流分量，使输出的直流信号更加平滑稳定，满足电子设备对稳定直流电源的需求。常见的滤波元件包括电容器、电感器等，它们通过不同的储能原理和电路特性，对脉动信号进行平滑处理。
