限幅器宛如一位精确的裁剪师，对交流信号进行着精细的修剪。其核心要义在于将电压严格限定在预设的范围内，剔除交流信号中超出设定幅度的部分，而这一过程绝非简单粗暴的切割，而是巧妙地在不影响波形剩余部分完整性的前提下完成。
从结构上看，限幅电路通常以二极管作为基础构建单元。二极管的单向导电性使其成为限幅电路的理想选择。通过巧妙地将二极管与独立电压源E串联，形成一个功能强大的模块单元，凭借二极管正向导通时管压降稳定在约0.7V的特性，该模块单元可与信号源灵活地并联或串联，实现对不需要波形部分的精准去除。当模块单元中的二极管与电压源E采用不同的连接方向时，即可衍生出丰富多样的限幅效果。
一、限幅电路的分类与原理

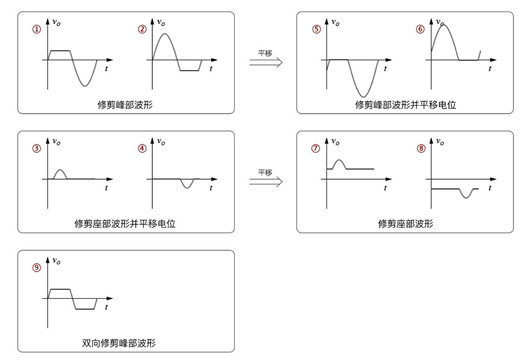

常见的限幅电路依据功能可分为上限限幅电路、下限限幅电路以及双向限幅电路三类。而从二极管与负载的连接关系角度审视，限幅电路又可划分为串联型与并联型两种基本形式。

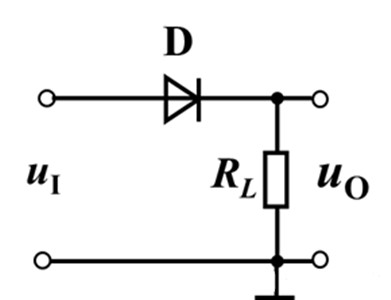

以简单的串联型限幅电路为例，其工作原理（基于理想二极管假设）如下：
首先，选取接地点作为参考电位点，并假定二极管处于截止状态。此时，计算二极管的管压降：二极管阳极电位VD+=uI，阴极电位VD-=0V，由此得出二极管的管压降UD=VD+-VD-=uI。

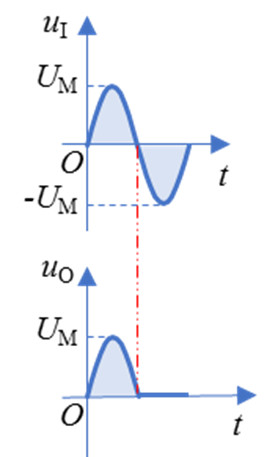

接下来，分析二极管的工作状态以确定输出电压。当输入电压uI>0时，UD>0，二极管D导通，此时输出电压uO=uI；而当uI<0时，UD<0，二极管D截止，输出电压uO=0。
二、限幅器在现代电子系统中的关键作用
限幅器在现代电子系统中扮演着关键角色，尤其在信号处理与通信领域，其重要性不言而喻。在复杂的信号传输过程中，信号的幅度可能会因各种干扰因素而超出正常范围，这不仅可能导致后续电路的过载，影响信号质量，甚至可能损坏敏感的电子元件。限幅器通过有效地限制信号幅度，确保信号在安全且可控的范围内传输，从而保障了整个系统的稳定运行。
其典型应用场景包括音频信号处理系统。在音频设备中，过大的音频信号可能导致喇叭损坏或产生失真。通过使用限幅器，可以将音频信号的幅度限制在喇叭能够承受的范围内，既保护了音频设备，又保证了音质的清晰与稳定。在通信系统中，限幅器更是不可或缺。例如，在无线通信的接收端，接收到的信号强度会因距离、障碍物等因素而大幅波动。限幅器能够对这些波动的信号进行幅度限制，使进入后续处理电路的信号保持在一个相对稳定的幅度范围内，提高了信号处理的准确性和可靠性。
从更深层次的系统设计角度来看，限幅器的引入为电路设计者提供了灵活的信号调控手段。在设计复杂的电子系统时，设计者可以通过合理配置限幅器的参数，如限幅电平、响应速度等，来满足系统对信号质量和稳定性的要求。同时，限幅器与其他电路元件（如滤波器、放大器等）的协同工作，能够实现对信号的全方位处理，优化系统的整体性能。在高速数字电路中，信号的完整性至关重要。限幅器可以与滤波器配合使用，滤除信号中的高频噪声成分，同时限制信号的幅度波动，从而提高数字信号的传输质量，减少误码率。
