MOS管作为一种关键的半导体器件，其正常关断对于电路的稳定运行至关重要。然而，实际应用中MOS管可能出现无法完全关断的情况，这一问题可能由多种因素引发，以下是详细分析及相关解决方法。
一、MOS管关断不全的原因
漏电流特性：MOSFET器件本身存在一定漏电流，即使处于关断状态，也会有微小电流流过。这微弱电流在特定条件下可能维持电路的微弱导通状态，导致MOS管无法实现完全关断。
负载影响：当后端负载的静态功耗处于较低水平时，MOSFET的漏电流会在负载上产生一定电压。该电压可能使MOS管的源极-漏极之间维持一定程度的电位差，进而影响MOS管的彻底关断，使电路无法按照预期实现完全截止。
栅极电容效应：MOS管的栅极与源极之间存在结电容。若驱动电流不足以使这一结电容实现快速充电或放电，将导致MOS管的开关速度减慢。在关断过程中，这种延迟可能使MOS管无法及时、充分地关断，影响电路的正常运行状态。
栅极电压问题：栅极电压不足或不稳定是导致MOSFET无法完全关断的常见原因之一。若栅极电压未能达到或超过MOS管规格书中规定的关断阈值电压，MOS管将难以进入完全关断状态，从而持续导通或处于半导通状态，影响电路功能。
驱动电路设计缺陷：不合理的驱动电路设计可能导致无法在短时间内将栅源电压（Vgs）降低至关断阈值以下。这将直接影响MOS管的关断效果，使其无法按照预期实现关断，进而影响整个电路的工作状态和性能。
二、MOS管关断不全的解决方法
驱动电压检查与优化：确保MOS管的栅极驱动电压达到或超过其规格书规定的阈值电压（VGS（th））。对于逻辑电平驱动的MOS管，需保证逻辑信号在关闭时能达到低电平标准，通常为0V或接近0V。若驱动电压不足，应及时调整驱动电路或更换合适的驱动电源，以确保MOS管能够获得足够的栅极电压，实现可靠关断。
栅极电阻调整：栅极电阻的大小对MOS管的开关速度有显著影响。过大的栅极电阻会使MOS管关闭速度变慢，甚至无法完全关闭。根据实际电路需求和MOS管参数，适当减小栅极电阻的阻值，有助于改善MOS管的关断性能，加快关断速度，确保MOS管能够及时、充分地关断。
增加负载电阻：在MOS管的输出端接入合适的负载电阻，可以确保在关断时形成有效的分压效果。这样可以使测量到的输出电压更接近关断状态应有的电平，从而提高电路的关断可靠性。选择合适的负载电阻阻值，需综合考虑电路的工作状态、MOS管参数以及负载的要求等因素。
温度监测与控制：MOS管的性能受温度影响较大，高温环境可能降低其阈值电压，使其更难关断。因此，要确保MOS管工作在规定的温度范围内。在必要时，可采用散热片、风扇等散热措施，对MOS管进行有效散热，降低其工作温度，以改善其关断性能，保证电路的稳定运行。
漏源电压检查：定期检查并确保漏源电压（VDS）不超过MOS管的额定电压。过高的漏源电压可能导致MOS管损坏或性能显著下降，影响其关断能力。在电路设计和实际应用中，要合理设置电源电压和电路参数，避免MOS管承受过高的漏源电压。
负偏置电压应用：对于某些特殊类型的MOS管，如耗尽型MOS管，可能需要在栅极上施加负偏置电压，才能确保其完全关闭。在具体应用中，应仔细查阅MOS管的规格书，了解其是否需要负偏置电压以及合适的电压范围，以实现可靠的关断控制。
外部电路检查：有时MOS管关断问题并非由MOS管本身引起，而是外部电路（如电源、负载等）存在故障或异常。因此，要对整个外部电路进行全面检查，确保各部分电路正常工作，为MOS管提供良好的工作环境，保证其正常关断。
提升驱动能力：若驱动能力不足，可能导致MOS管无法获得足够的栅极驱动信号，从而无法完全关闭。在这种情况下，可以考虑使用更高驱动能力的驱动电路或驱动器，以增强栅极驱动信号的强度和稳定性，确保MOS管能够及时、可靠地关断。
采用隔离驱动：在高噪声环境下，栅极驱动信号容易受到干扰，影响MOS管的关断效果。采用隔离驱动电路，可以有效隔离外界干扰，确保栅极驱动信号的纯净和稳定，从而改善MOS管的关闭性能，提高电路的抗干扰能力和可靠性。
优化PCB布局与走线：不良的PCB布局和走线可能导致栅极驱动信号受到干扰或衰减，影响MOS管的关闭性能。因此，要对PCB布局和走线进行优化设计，合理安排元件布局，缩短关键信号线的长度，增加必要的屏蔽措施等，以减少信号干扰和衰减，保证栅极驱动信号的完整性和稳定性，进而确保MOS管的正常关断。
三、电源过压保护电路中的PMOS关断问题案例

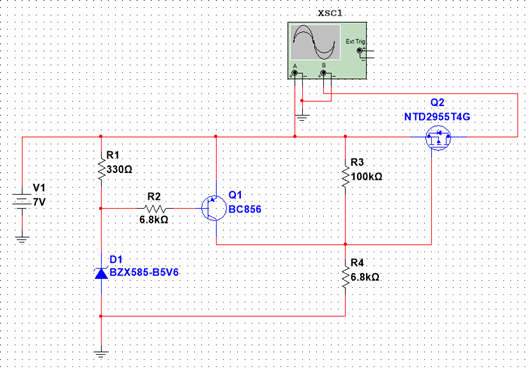

在如下的电源过压保护电路中，使用三极管和MOS管搭建电路，按理当输入电压大于6.3V时，Q2应该关断。但在实际测试中，通过示波器观察到输出却有7V，PMOS无法正常关断。
[电源过压保护电路图]

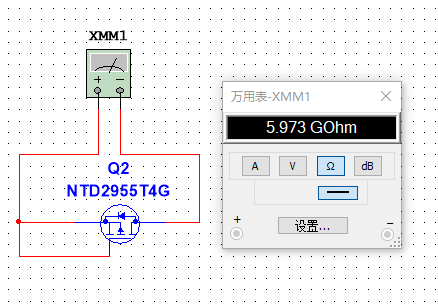

经过深入分析发现，MOS管属于半导体电子开关，并非机械式开关，无法实现电气隔离效果。其导通电阻与Vgs的大小密切相关，Vgs越大（绝对值），导通电阻越小。当输出端接有负载时，MOS管关断时具有的电阻与负载电阻形成分压，从而使输出电压表现为关断状态。而当未接负载电阻时，输出端近乎开路，测量到的电压接近输入电压，导致看似未关断的假象。进一步单独测量发现，当Vgs=0时，Rds两端的阻抗高达6GΩ。
这一案例充分说明，在实际应用中，MOS管的关断效果不仅受其自身参数和驱动条件影响，还与外部电路负载情况密切相关。在设计和调试相关电路时，必须综合考虑这些因素，确保MOS管能够正常关断，实现电路的预期功能。
