在电子技术领域，MOS管（场效应晶体管）作为关键的半导体器件，凭借其独特的优势，在众多电子电路中发挥着核心作用。深入理解MOS管的传输特性，对于电子电路的设计、分析与优化具有极为重要的意义。
一、MOS管的类型及特性差异
MOS管主要分为增强型和耗尽型两种类型，它们在特性上存在显著差异。
增强型MOS管在Ugs电压为零时，ids=0，意味着管子完全截止，没有漏电流。这种类型的MOS管能够在关闭状态下完全阻断电流，因此特别适用于需要实现完全关闭功能的电路场景，例如电子开关电路等。
与之相比，耗尽型MOS管在Ugs电压为零时，ids≠0，即管子不完全截止，仍有漏电流存在。这种特性使得耗尽型MOS管在关闭状态下仍允许微小电流流动，适用于需要持续微小电流的特殊电路，如一些特定的放大电路或模拟电路等。
二、MOS管的关键特性参数
开启电压（VT）
开启电压是使源极S和漏极D之间开始形成导电沟道所必需的栅极电压。以标准的N沟道MOS管为例，其开启电压通常约为3～6V。不过，通过工艺改进等技术手段，可以将VT值降低至2～3V左右，从而满足不同应用场景对开启电压的特定要求，有助于优化电路性能和功耗等方面。
直流输入电阻（RGS）
直流输入电阻定义为栅源极之间所加电压与栅极电流的比值。MOS管的一个显著优势在于其RGS可以非常容易地超过10¹⁰Ω，这一极高的输入电阻特性使得MOS管在许多对输入电阻有严格要求的电路中具有广泛的应用前景，例如在高阻抗输入级电路或信号源内阻较高的电路中，能够有效地减小对信号源的影响，提高电路的稳定性和准确性。
漏源击穿电压（BVDS）
漏源击穿电压是指在VGS=0（针对增强型MOS管）的条件下，随着漏源电压的不断增加，当漏极电流ID开始急剧增大时所对应的VDS值。这一参数直接决定了MOS管能够承受的最大漏源电压，是评估MOS管耐压性能的关键指标。如果工作电压超过此击穿电压，可能会导致器件永久性损坏，因此在电路设计中必须确保MOS管的实际工作电压在其漏源击穿电压的安全范围内，以保障电路的可靠性和稳定性。
三、增强型NMOS管的输入输出特性曲线及应用说明
输出特性曲线
开启电压：以Ugs（th）表示。
预夹断轨迹：可表示为Ugd=Ugs（th）=Ugs-Uds，即Uds=Ugs-Ugs（th）。
不同区域特性：
夹断区：当Ugs＜Ugs（th）时，ld=0，此时MOS管处于截止状态，几乎没有电流通过。
可变电阻区：在Ugs≥Ugs（th）且Uds＜（Ugs-Ugs（th））的情况下，ld随Uds的增大而增大，表现为MOS管的电阻随着Uds的变化而变化，对电流的阻碍作用相应改变。
恒流区：当Ugs≥Ugs（th）且Uds≥（Ugs-Ugs（th））时，ld的大小主要由Ugs决定，此时MOS管能够输出相对稳定的电流，这一特性在许多需要稳定电流输出的电路应用中具有重要作用，如恒流源电路等。

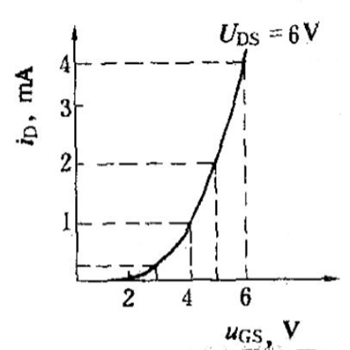

输入特性曲线
当Ugs＜Ugs（th）时，ld=0，MOS管不导通，输入电压不足以使其开启。
当Ugs＞Ugs（th）时，若Uds保持为一常量，则随着Ugs的增大，ld也会相应增大，这表明在足够的开启电压下，进一步增加栅源电压能够有效增强MOS管的导电能力，从而增大漏极电流，为电路提供更强的电流驱动能力。

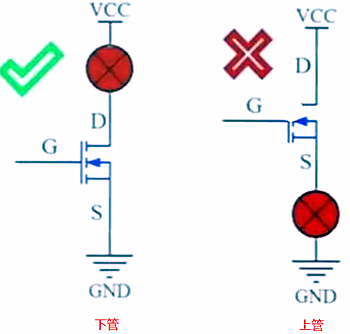

应用说明
在实际应用中，增强型NMOS管常被用作低端驱动（下管）以及开关元件，通常工作在夹断区与可变电阻区。
夹断区应用：此时ld=0，功率P=ld×Uds=0，MOS管几乎不消耗功率，处于理想的关闭状态，适用于需要完全切断电流的开关场景，如数字电路中的开关控制、继电器驱动电路中的开关元件等，能够有效减小电路的静态功耗。
可变电阻区应用：在该区域，Uds相对较小，功率P=ld×Uds也相对较小，这意味着MOS管在调节电流大小时，自身功耗较低，有利于提高电路的效率和稳定性。例如在一些线性调节电路或阻抗匹配电路中，利用增强型NMOS管的可变电阻特性，可以实现对电流的平滑调节和精确控制，同时保持较低的功耗水平。
四、增强型PMOS管的输入输出特性曲线及应用说明

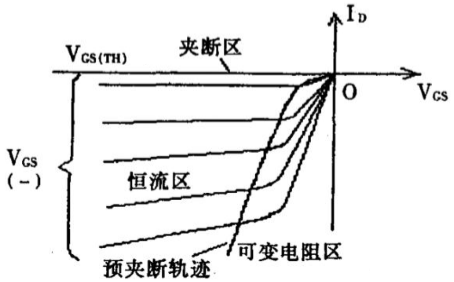

输出特性曲线
开启电压：其开启电压Ugs（th）为负压，与增强型NMOS管的正开启电压有所不同，这是PMOS管与NMOS管在工作特性上的一个重要区别。
预夹断轨迹：同样可以用Ugd=Ugs（th）=Ugs-Uds来表示，即Uds=Ugs-Ugs（th），不过由于电压极性的差异，具体的电压值和方向与NMOS管有所区别。
不同区域特性：
夹断区：当|Ugs|＜|Ugs（th）|时，ld=0，PMOS管处于截止状态，电流无法从漏极流向源极。
可变电阻区：在|Ugs|≥|Ugs（th）|且|Uds|＜（|Ugs|-|Ugs（th）|）的情况下，ld随|Uds|的增大而增大，类似于增强型NMOS管的可变电阻区，PMOS管的电阻也随着|Uds|的变化而变化，从而对电流产生不同的阻碍和调节作用。
恒流区：当|Ugs|≥|Ugs（th）|且|Uds|≥（|Ugs|-|Ugs（th）|）时，ld的大小主要取决于|Ugs|，此时PMOS管能够输出相对稳定的电流，这一特性在需要稳定电流输出的电路中同样具有重要应用价值，如在电源管理电路中，为负载提供稳定的电流源等。
输入特性曲线
当|Ugsl|＜|Ugs（th）|时，ld=0，PMOS管不导通，输入电压不足以使其开启。
当|Ugsl|＞|Ugs（th）|时，若Uds保持为一常量，则随着|Ugs|的增大，ld也会相应增大，这与增强型NMOS管的输入特性规律相似，只不过电压极性相反，体现了PMOS管在不同栅源电压作用下的导电能力变化特点。
应用说明
增强型PMOS管通常适用于高端驱动以及开关电路，工作在夹断区与可变电阻区。
夹断区应用：在该区域，ld=0，功率P=ld×Uds=0，PMOS管不消耗功率，处于关闭状态，适用于需要在高电位侧进行开关控制的场景，如在一些升压电路、电机驱动电路等场景中，作为高端开关元件，能够在高电压侧实现有效的电流截止，保障电路的安全运行和正常功能。同时，在关闭状态下低功耗的特性有助于降低整个电路的功耗，提高能源利用效率。
可变电阻区应用：当处于可变电阻区时，由于|Uds|相对较小，功率P=ld×Uds也相对较小，这使得PMOS管在调节电流大小时，自身功耗较低。在一些需要精确控制电流的模拟电路或混合信号电路中，例如在可编程电源电路中，通过调整栅源电压，利用PMOS管的可变电阻特性，可以实现对输出电流的精确调节，为负载提供稳定的可变电流，满足不同电路模块对电流的不同需求，同时保持较低的功耗和较高的电路效率。
