24V开关电源电路详解
一、电路组成概述

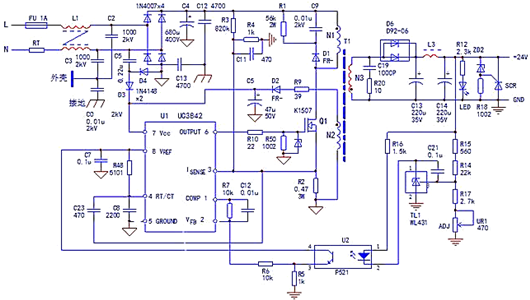

24V开关电源电路主要包含以下几个关键部分：市电整流滤波电路、PWM脉冲产生电路、逆变功率开关电路、开关变压器二次整流电路以及稳压和过载保护电路。这些部分相互协作，实现将市电转换为稳定的24V直流电源的功能。
二、电路工作原理
（一）市电整流滤波
市交流电首先进入共模滤波器L1，有效抑制高频干扰，保障后续电路稳定运行。经过桥堆整流和电容C4滤波后，输出约为280V的脉动直流电压，为后续逆变电路提供输入电源。
（二）逆变电路
逆变电路由振荡芯片U1、开关管Q1、开关变压器T1等元件组成。电容式启动电路（D3、D4、C5）为电路提供瞬间启动电流，D2用于吸收反向电压。电路起振后，通过N2、D2、C5整流滤波，为U1芯片供电。U1的4脚外接定时元件R48、C8，与芯片共同构成振荡电路，产生PWM脉冲信号，控制开关管Q1的通断，实现逆变功能。
（三）过载与短路保护
当电路出现过载或短路故障时，工作电流检测电阻R2上的电压降增大。当R2上的电压降超过1V时，U1内部锁存器动作，电路停振，实现过流保护。此外，当U1的7脚供电电压低于10V时，电路也会停振，进一步保障电路安全。
（四）稳压电路
开关变压器的N3绕组、D6、C13等元件组成24V电源。基准电压源TL1、光耦U2等元件构成稳压控制电路。TL1和U1组成外部误差放大器，将输出电压变化反馈至U1的反馈电压信号输入端。当输出电压上升时，U1的2脚电压上升，1脚电压下降，PWM脉冲占空比减小，输出电压回落。若输出电压异常上升，U1的1脚电压降至1V时，内部保护电路动作，电路停振，确保输出电压稳定。
（五）过压保护电路
24V输出侧设有由单向晶闸管SCR、R18、ZD2组成的过压保护电路。当稳压电路异常导致输出电压过高时，稳压二极管ZD2击穿，触发SCR导通，激活U1内部保护电路，使电路停振，保护负载设备。
三、电路特点
高效能转换：采用UC3842芯片，具备优良的电流控制型脉宽调制性能，可直接驱动双极型功率管或场效应管，实现高效能的电能转换，满足设备对稳定24V电源的需求。
多重保护机制：电路配备过载、短路、过流、过压等多种保护功能，能够有效应对各种异常情况，确保电源及负载设备的安全运行，降低故障风险。
稳定输出：通过精确的稳压控制电路设计，实现输出电压的高精度稳定，为各种电子设备提供可靠的24V电源支持，保障设备正常工作。
