在电子电路保护领域，ESD（静电放电）防护器件与TVS（瞬态电压抑制）二极管是两种关键的保护元件，它们各自有着独特的工作原理、结构特点以及应用场景，以下将深入剖析二者区别。
一、概念阐述
TVS二极管是一种高效的保护器件，其核心工作机制是：当两极遭受反向瞬态高能量冲击时，能在极短时间内（10的负12次方秒量级）将自身高阻抗转变为低阻抗，迅速吸收高达数千瓦的浪涌功率，将两极间电压箝位在预设值，如同坚固盾牌，守护电子线路中的精密元件不受浪涌脉冲侵蚀。
ESD则是静电放电现象的简称，它是由于不同静电电位的物体相互靠近或直接接触而导致的电荷转移。自20世纪中期以来，围绕静电产生、危害及防护的研究逐渐形成一门学科，国际上也将相关防护器材统称为ESD。
二、器件特点
ESD
主要用于高速信号线保护，关键特点在于低电容、快速响应，电容值通常在1-3.5PF之间为佳，如此可最大程度降低对信号完整性的影响，确保高速信号的传输质量。
在制造工艺上，通常采用陶瓷材料或多层金属氧化物制成，凭借独特材料特性实现快速响应，能在瞬间将设备上的静电电荷吸收并释放，为电路构建起一道抵御静电损害的坚固防线，尤其适用于保护HDMI数据线、USB2.0和USB3.0数据线、ETH数据线等高速信号线，确保这些高速信号的静电能通过合适路径释放到电路系统的地，保障信号传输的稳定与可靠。
TVS
主要应用于电源输入端的浪涌吸收，其优势在于能承受高脉冲功率且响应迅速，响应速度可达纳秒级，能在瞬态过电压发生时，及时将电压抑制在安全范围内，保护后级电路免受高脉冲功率的冲击damage。
一般采用半导体材料制成，这赋予了它出色的瞬态电压抑制能力，使其能够有效抑制电源线、信号线和数据线上的瞬态过电压，广泛应用于计算机系统、通讯设备、交/直流电源等多个领域，为各类电子设备的电源输入端提供可靠的保护。
三、结构差异

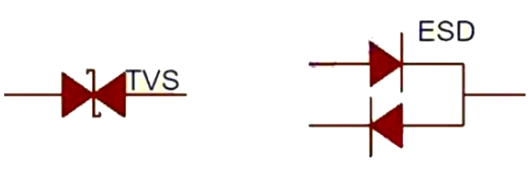

从引脚结构来看，TVS管是两脚器件，而ESD抑制二极管则是三脚器件，其内部两个二极管串联后引出三根引脚，这种结构设计上的差异也决定了它们在电路布局与应用中的不同侧重。
四、应用场景

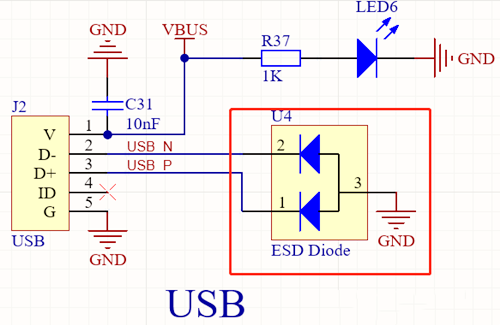

ESD：作为板级保护的核心元件，广泛应用于各类通信接口的静电保护场景，如USB、HDMI、RS485等接口的静电防护，为对静电敏感的设备或元件提供精准而高效的保护，防止静电放电对电子元件造成损害，确保设备在复杂电磁环境下的稳定运行。

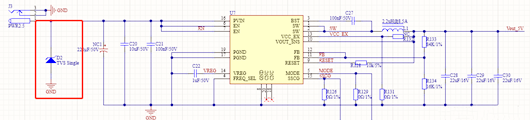

TVS：在电路保护体系中，TVS主要用于初级和次级保护环节，特别是在电源输入端发挥着至关重要的作用，通过吸收浪涌电流和过电压，守护后级电路的安全与稳定。同时，它也适用于高频信号线路的保护，有助于减少信号干扰，保障信号传输的完整性与准确性。
