发光二极管封装尺寸详解
发光二极管（LED）作为现代电子与照明领域关键元件，其封装尺寸规格多样。以下将系统梳理封装尺寸信息，助力相关从业者精准选型与应用。
一、常见贴片LED封装尺寸
0603封装：尺寸为0.6mm×0.3mm×0.3mm，以小巧尺寸适用于小型电子设备，如手机、数码相机等，满足其对紧凑空间与基础亮度的需求。
0805封装：尺寸为2.0mm×1.25mm×0.8mm，在一般电子设备中广泛应用，像电视、电脑等，提供适中尺寸与亮度平衡。
1210封装：尺寸为3.2mm×1.6mm×1.1mm，凭借相对较大尺寸，在较大型电子设备中发挥作用，如汽车、航空器相关显示系统等。
3528封装：尺寸为3.5mm×2.8mm×1.9mm，以适中体积在各类电子产品中用于标识、指示等多种场景。
2835封装：尺寸为2.8mm×3.5mm，常见于照明设备、显示面板等，提供基础亮度且尺寸适配多种设计。
3030封装：尺寸为3.0mm×3.0mm，多用于中等尺寸电子设备，平衡性能与空间占用。
3014封装：尺寸为3.0mm×1.4mm，以较窄宽度适用于特定空间受限且对亮度要求适中的电子产品。
4014封装：尺寸为4.0mm×1.4mm，在特定应用中提供线性布局可能，满足个性化产品设计需求。
5050封装：尺寸为5.0mm×5.0mm，常见于需要较高亮度输出的照明设备、装饰灯等，凭借较大面积实现高光效。
3535封装：尺寸为3.5mm×3.5mm，适合作为中等亮度光源在多种电子产品与照明场景中应用。
5630封装：尺寸为5.6mm×3.0mm，用于较大空间电子产品，提供较高亮度与良好散热特性。
5730封装：尺寸为5.7mm×3.0mm，在一些特殊照明与显示应用中作为关键发光元件。
7020封装：尺寸为7.0mm×2.0mm，用于特定电子产品，满足其对长度方向布局与亮度的要求。
7030封装：尺寸为7.0mm×3.0mm，在较大尺寸照明设备与电子显示系统中发挥作用。
二、SMD-LED封装型号

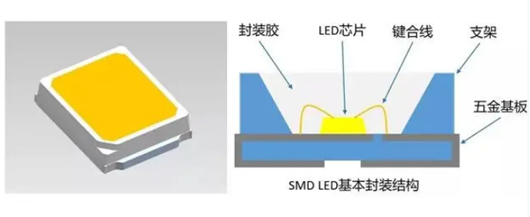

SMD-LED（表面贴装发光二极管）一般封装型号涵盖0603、0805、1206等。这些型号以英寸为单位表示封装尺寸，例如0603即长度0.06英寸、宽度0.03英寸。SMD-LED凭借小型化尺寸、良好亮度输出，在电子产品中应用广泛，从手机、平板电脑等消费电子到工业控制设备等均有涉及。
三、发光二极管封装正负极区分

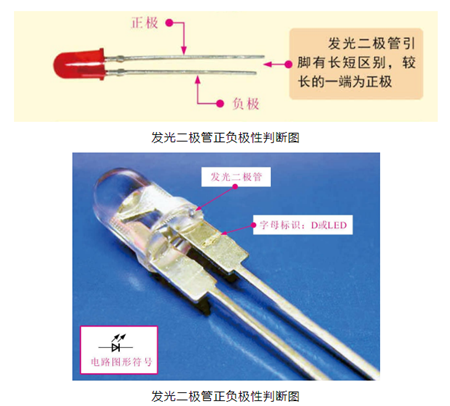

引脚长度：通常情况下，LED长引脚代表正极，短引脚代表负极，这是常规的极性标识方式，便于安装与焊接时快速辨识。
内部结构：当引脚长度相同时，可观察LED管体内部结构来区分正负极。管体内极小的金属部分对应正极，较大块金属部分对应负极，通过内部电极设计差异实现极性区分。

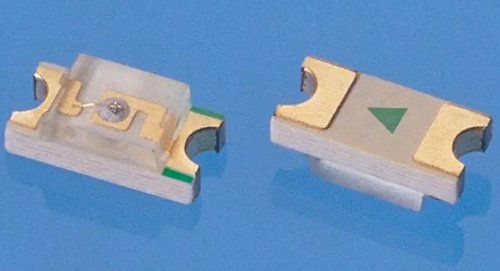

贴片式LED标记：贴片式发光二极管一般通过小凸点来区分正负极，带有特殊标记的位置为负极，无特殊标记的相应位置则为正极，这种标记方式在贴片加工与自动化生产中便于精准识别与操作。
四、贴片发光二极管主要参数
正向电压（VF）：红光、黄光、橙光和黄绿光LED的正向电压通常在1.8V-2.2V之间；白光、紫光、蓝光、翠绿光LED的正向电压则普遍在2.8V-3.4V范围内，不同发光颜色对应不同能带间隙，导致正向电压差异，需根据具体电路设计与电源匹配要求选择合适正向电压的LED。
正向电流（IF）：一般在1mA-20mA之间，正向电流大小直接影响LED的亮度输出与发热情况，工作时需合理控制在其额定范围内，保障发光性能稳定与寿命持久。
功率：功率规格因封装尺寸和应用场景而异，如0603型号功率为0.06W，5730灯珠功率为0.5W，7030灯珠功率为1W，功率高低影响LED的能耗与散热需求，高功率LED能提供更高亮度但需配套良好散热方案。
亮度：不同型号LED亮度存在差异，高亮度型号凭借优化的芯片结构、封装材料等实现更高光输出，在照明、显示等对亮度要求高的场景中更具优势，需依据实际显示或照明效果标准进行选型。
波长：发光颜色不同对应不同波长范围，例如红光波长为620-630nm、蓝光波长为450-460nm、黄光波长为585-595nm等，波长决定光的颜色特性，关乎LED在彩色显示、光通信等应用中的性能表现，需根据具体应用对光色要求精准选型。
