    继电器控制电路,继电器开关控制电路介绍

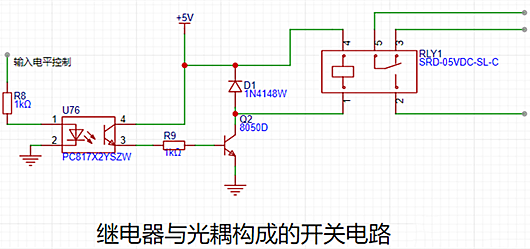

    一、继电器与光耦的协同作用
    继电器和光耦可组成高效开关电路。向继电器线圈(Coil+和Coil-)输入充足电压,线圈产生磁场,使继电器触点从常闭(NC)切换至常开(NO)状态。
    光耦PC817X2YSZW的输入端IN可与单片机或其他数字电路输出端口相连。当IN端接收高电平信号,光耦内红外LED发光,光线照射光敏三极管,使其内部电阻减小,形成电流。
    将光敏三极管输出端连接到继电器的Coil+端,电流流入线圈,促使继电器触点变为常开,从而实现精准的开关控制功能。
    二、开关电路的应用场景
    此类开关电路具有广泛应用价值,可利用数字信号控制高电压、大电流负载,例如实现对灯、风扇、电机等设备的开关控制,有效满足工业生产与日常生活中的多样化需求。
    继电器控制电路
    三、继电器模块接线规范
    继电器控制电路

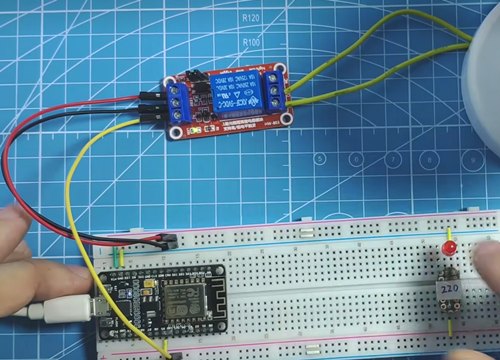

    观察继电器模块接线图,红色线应接VCC,黑色线连接电源地GND,黄色线为信号线。右边的两个黄色导线用于控制物体的开关,可连接到继电器的2、5引脚(NO引脚和COM引脚)。
    当单片机输入高电平时,光耦输入端发光二极管导通发光,光信号传递至光耦输出端的光电接收三极管,促使其导通,进而使NPN三极管Q1基极形成高电平并导通,导致继电器原先5引脚和3引脚之间的导通状态,因4引脚和1引脚出现电压差而断开,转变为5引脚和2引脚之间导通。
