高性能电压跟随电路解析：原理、特性与应用
一、电压跟随电路概述
电压跟随器作为运算放大器电路中的基础构成，其核心功能在于实现输入信号电压的精准传输与输出。在保持输出电压与输入电压幅度和相位一致的前提下，对信号进行必要的放大处理，确保信号在传输过程中不失真。
二、电压跟随器的关键作用
（一）缓冲与隔离功能
电压跟随器在电子电路中扮演着关键角色，其具备出色的缓冲和隔离性能。输出电压紧密跟随输入电压的幅度变化，同时，该电路对前级电路展现出高阻抗特性，而对后级电路则呈现低阻抗状态。这种阻抗匹配特性使得电压跟随器能够有效地隔离前后级电路之间的相互影响，确保每一级电路都能在其最佳状态下独立运行。
在多级放大电路中，电压跟随器常被用作中间级，此时也被称为缓冲级。借助其高输入阻抗和低输出阻抗的优势，缓冲级能够防止前级电路的信号源受到后级电路负载的影响，同时也有助于稳定整个电路的增益，提高电路的稳定性和可靠性。
（二）阻抗匹配与信号传输优化
作为共集电极电路的一种典型应用，电压跟随器采用基极输入和射极输出的方式。这种电路结构决定了输入信号与输出信号同相位，并且电路具有高输入电阻、低输出电阻以及电压增益近似为1的特点。如此一来，电压跟随器不仅能够实现信号的无失真传输，还能通过其优良的阻抗匹配特性，使后级放大电路能够更加高效地接收信号并进行放大。这种特性在多级放大电路以及需要进行信号传输和处理的系统中尤为重要，它有助于提高整个系统的性能和效率。
三、电路工作原理剖析
在电压跟随器电路中，输出电压通过反馈机制直接连接到反相输入端，而反相输入端不再接地。这种电路设计引入了电压串联负反馈，并且反馈系数设定为1。基于这一反馈机制，输出电压（uO）与输入电压（uI）之间建立了紧密的线性关系，具体表现为 uO = uI。这种关系意味着输出电压能够精准地跟随输入电压的变化，同时保持信号的完整性和稳定性。

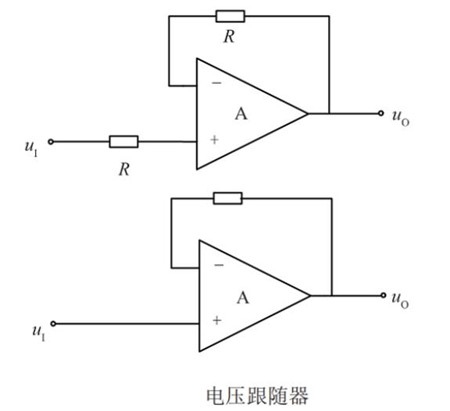

电压跟随器电路
电路的主要特点：高输入电阻、低输出电阻、电压增益近似为1。

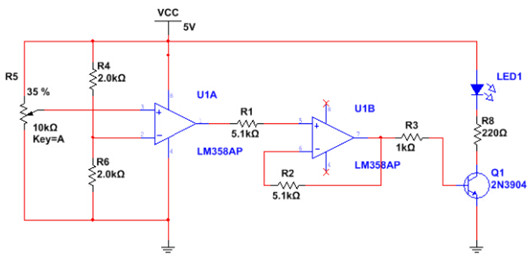

电压跟随器电路
电路的主要特点：高输入电阻、低输出电阻、电压增益近似为1。
四、电压跟随器的显著特点
（一）高输入阻抗
电压跟随器展现出极高的输入阻抗，其数值接近无穷大。这一特性确保了输入信号源在连接电压跟随器时，几乎不会受到来自电路的负载效应影响。由此，输入信号源能够维持自身的稳定性，从而保证信号的源完整性。这对于高阻抗信号源的应用场景尤为重要，例如在传感器信号采集、音频信号传输等领域，能够有效避免信号源因负载效应而导致的信号衰减和失真问题。
（二）低输出阻抗
与高输入阻抗相对应，电压跟随器的输出阻抗非常低，接近于零。低输出阻抗使得输出电压具备强大的驱动能力，能够轻松应对较大的负载电阻，并提供充足的输出电流。在实际应用中，这意味着电压跟随器可以有效地驱动多种类型的负载设备，包括低阻抗负载和高功率负载，确保信号在传输过程中的稳定性和可靠性，满足不同负载条件下的工作需求。
（三）高共模抑制比
电压跟随器具备卓越的高共模抑制比性能，能够有效地抑制输入信号中的共模干扰成分。共模干扰通常存在于各种电子系统中，特别是在复杂工业环境和长距离信号传输场景中。通过滤除这些干扰信号，电压跟随器可以显著提高信号的纯净度和可靠性，这对于保障系统的稳定运行和精确测量具有重要意义。例如，在自动化控制系统、精密仪器仪表以及通信系统等领域，高共模抑制比有助于提高系统的抗干扰能力，降低外界干扰对信号传输和处理的影响，从而保证系统的准确性和稳定性。
（四）宽带宽特性
电压跟随器拥有较宽的工作带宽，能够支持高频信号的传输和处理。这使得该电路能够适应多种高速信号处理的应用需求，例如在高速数字通信、视频信号处理以及射频电路等领域，电压跟随器能够确保信号在宽频带范围内保持良好的传输特性，实现高速、高保真的信号传输。宽带宽特性不仅提高了系统的响应速度和数据传输速率，还为实现复杂信号处理算法和功能提供了基础支持，拓展了电压跟随器的应用范围和灵活性。
