DO-214AC封装深度解析：特性与应用
一、DO-214AC封装概述
DO-214AC封装是一种广泛应用于表面贴装元件的封装形式，归属于SMA封装类型。它凭借出色的空间效率，成为解决紧凑电子设备和电路板布局难题的优选方案，尤其适用于对空间要求极为苛刻的现代电子设计。

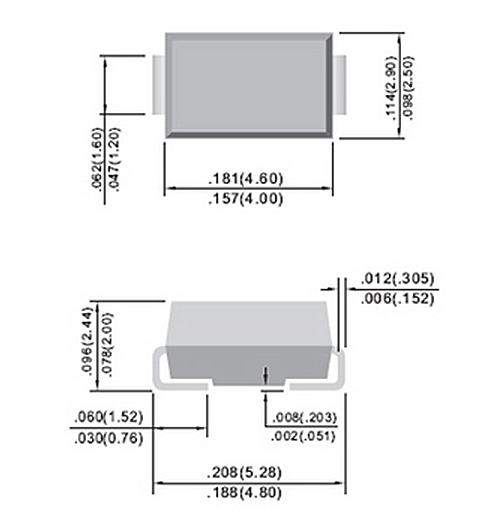

二、DO-214AC封装尺寸规格
长度：5.2mm
宽度：2.6mm
高度：1.5mm
这些精准的尺寸参数，使DO-214AC封装能够在有限的空间内实现高效的元件布局与安装。其小巧的外形，不仅有助于减少电路板的占用面积，还能满足各类小型化电子设备的轻薄化设计需求。
三、DO-214AC封装在TVS二极管中的应用及与其他封装形式对比
在贴片TVS（瞬态电压抑制）二极管领域，DO-214AA、DO-214AB、DO-214AC是常见的三种封装形式。其中，DO-214AC封装通常被称为SMA封装；DO-214AB封装被称为SMC封装；而DO-214AA封装则被称为SMB封装。
这三种封装形式在外观上存在明显差异，主要体现在体积大小上。具体而言，SMA（DO-214AC）封装的体积小于SMB（DO-214AA）封装，而SMB封装又小于SMC（DO-214AB）封装。这种体积上的差异，使得它们在实际应用中各有侧重。
SMA（DO-214AC）封装：因其最小的体积，特别适合应用于对空间限制极为严格的小型电子设备，如智能手机、平板电脑等便携式设备。在这些设备中，电路板空间宝贵，SMA封装的TVS二极管能够在不影响设备性能的前提下，提供可靠的电压保护，同时满足设备的轻薄化设计要求。
SMB（DO-214AA）封装：介于SMA和SMC封装之间，适用于多种常见的电子设备，如数码相机、MP3播放器等。它在体积和性能之间取得了一定的平衡，既能适应相对紧凑的电路板布局，又能提供稳定的电压抑制功能，满足大多数消费电子产品的防护需求。
SMC（DO-214AB）封装：相对较大的体积使其更适合应用于对防护性能要求较高且空间相对充裕的电子设备，如部分台式电脑主板、工业控制设备等。在这些设备中，SMC封装的TVS二极管能够提供更强的电流处理能力和更稳定的电压保护，确保设备在复杂的工作环境和长时间运行过程中免受瞬态电压的损害。
四、DO-214AC封装的电路应用优势
DO-214AC封装的TVS二极管在电路保护中发挥着至关重要的作用。凭借其卓越的封装特性，能够在不影响电路正常工作的前提下，有效吸收和抑制瞬态过电压，如静电放电（ESD）、电快速瞬变脉冲群（EFT）、雷击浪涌等。它能够在极短的时间内响应并钳位过电压，保护电路中的敏感元件免受损坏，从而提高电子设备的可靠性和稳定性。
例如，在智能手机的USB接口电路中，安装有DO-214AC封装的TVS二极管。当手机连接到电脑或其他充电设备进行数据传输或充电时，可能会遭受来自外部的瞬态电压冲击。此时，TVS二极管迅速动作，将过电压钳位在安全范围内，确保手机内部电路的正常工作，延长设备的使用寿命。
