元器件的封装形式对于电路板的设计、生产效率以及产品的最终性能都有着至关重要的影响。贴片封装（SMD）和直插封装（DIP）是两种常见的元器件封装形式，它们各自具有独特的结构特点、安装方式以及适用的应用领域。
一、封装形式概述
（一）贴片封装（SMD）
贴片封装的元器件被封装在一个带有引脚的矩形基板上，通过表面弯曲引脚与印制电路板（PCB）实现连接。常见的贴片封装类型包括小外形集成电路封装（SOIC）、四方扁平无引脚封装（QFN）、球栅阵列封装（BGA）等。这些元器件能够通过表面贴装技术（SMT）机器进行高效、精准的贴装，适用于大规模自动化生产，显著提升了生产效率和组装密度。
（二）直插式封装（DIP）
直插式封装的元器件具有直立的引脚，这些引脚直接插入PCB板上的预先钻好的孔中，元件插在PCB板上并通过焊接固定。DIP封装包括双列直插式封装（DIP）、zig-zag形直插式封装（ZIP）、插针网格阵列封装（PGA）等类型。通常需要手工焊接或采用波峰焊接工艺来使它们固定到电路板上，这种封装形式在早期电子设备以及某些特定应用场景中较为常见。
二、贴片封装与直插封装的区别
（一）元器件安装方式

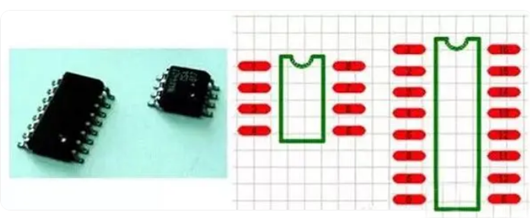

贴片式元器件封装
贴片式元器件的焊盘仅附着在电路板的顶层或底层，元器件的焊接操作在装配元器件的工作层面上进行。这种安装方式使得元器件紧密贴合在电路板表面，有效利用了电路板的有限空间，为高密度电路设计提供了可能。

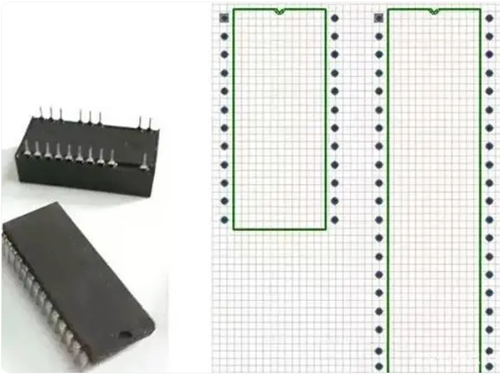

直插式元器件封装
直插式元器件封装的焊盘一般贯穿整个电路板，引脚从顶层穿过电路板，在底层进行元器件的引脚焊接。这种贯穿式的设计使得元器件与电路板的连接更为牢固，能够承受较大的机械应力，适用于一些对机械稳定性要求较高的应用场合。
（二）结构特点
直插封装
直插封装的元件底部配备有两个或多个引脚，这些引脚需穿过电路板的孔洞，元件主体通常明显高于电路板表面。引脚长度较长且存在一定弯曲度，这有助于元器件在PCB上的固定，增强了元器件在面对机械振动、冲击等恶劣环境时的可靠性。
贴片封装
贴片封装的元件底部没有传统意义上的引脚，而是设置了小型金属焊盘，直接贴附在电路板表面。其一般体积较小，外形扁平，具有广泛的焊接面，这一结构特点使其非常适合于大规模自动化生产和电子设备的小型化设计需求，在现代电子产品的紧凑空间布局中发挥着关键作用。
（三）安装工艺
直插式安装方式
直插式元器件需要在电路板上预先钻孔以容纳引脚，通常采用手工焊接或波峰焊接方式进行安装。由于涉及到电路板钻孔工艺，直插封装更适合用于低密度、较大尺寸的电路设计。在一些对维修性、可更换性要求较高的场合，如家用电器、DIY项目以及部分工业设备中，直插封装的优势得以体现，方便元器件的更换与维修。
贴片式安装方式
贴片式元器件则是直接放置在电路板表面，借助回流焊接或手工焊接实现安装。这种安装方式能够实现元器件的高密度排列，极大提高了电路板的集成度，是现代小型化、高性能电子设备（如手机、计算机、LED照明等）的首选封装形式。同时，贴片封装与自动化组装生产线高度兼容，能够显著提升生产效率，降低生产成本，满足大规模生产的需求。
（四）尺寸与体积
直插封装
直插封装的元器件通常尺寸较大、重量相对较重，这种特性使其更适合于那些需要承受较大机械应力的应用场景，例如一些工业控制设备中的大功率元器件安装，能够确保在复杂恶劣的工作环境下保持稳定的电气连接和机械结构完整性。
贴片封装
贴片封装元器件以其尺寸小、重量轻的优势，在空间受限的电子设备以及高密度电路设计中具有不可替代的地位。例如在智能手机、平板电脑等便携式电子设备内部，大量的贴片封装元器件被紧密排列，充分利用有限空间，实现了产品的轻薄化与高性能化。
（五）应用领域
直插封装
直插封装常应用于对元器件可更换性、维修性要求较高的电子设备，如家用电器（如电视机、洗衣机等电路板上的部分关键元器件）、DIY电子制作项目以及某些工业设备中的控制电路等。此外，在一些对热管理要求较高的功率元件（如大功率晶体管、集成电路等）应用中，直插封装也有一定的优势，便于通过电路板的过孔进行热量传导与散发。
贴片封装
贴片封装广泛应用于现代高集成度电子产品，如手机、计算机、LED照明设备等领域。这些产品对小型化、轻薄化以及高性能有着极高的追求，贴片封装能够完美契合其设计需求。同时，贴片封装与自动化生产流水线高度适配，能够实现高效的自动化组装，显著提高生产效率，降低生产成本，满足大规模市场的需求。
