截止频率，本质上是电路或信号处理系统在特定工作条件下，对高于或低于该频率的信号无法实现正常传输的一个关键阈值。该频率点的设定，直接关联着系统对信号频率成分的筛选与调控能力。通过合理地调整电路中的核心元件参数，如电阻、电容以及电感等，可以实现对截止频率的精准控制，进而优化整个电路的性能表现，使其更好地满足特定应用场景下的需求。

对于滤波器而言，截止频率更是设计过程中的核心参数之一，它精确地定义了滤波器对信号频率响应的边界。在滤波器的设计与计算阶段，工程师们必须对截止频率予以高度重视，进行细致且精准的计算，以确保滤波器能够按照预期的设计目标正常工作，实现对信号的有效滤波处理。

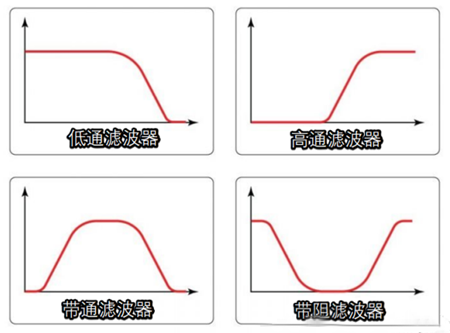

以下是几种常见滤波器截止频率的计算方法：

一、RC滤波器

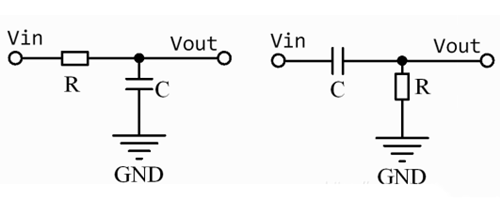

RC滤波器由电阻和电容构成，其截止频率的计算公式为：

fc = 1 / 2πRC

在这里，fc代表截止频率，R是电阻的阻值，C则是电容的电容值。该公式揭示了在RC电路中，截止频率与电阻和电容乘积之间呈反比关系。具体而言，当电阻和电容的乘积增大时，截止频率会相应减小；反之，若电阻和电容的乘积减小，截止频率则会升高。这一特性使得工程师们可以根据实际应用中对截止频率的要求，通过调整电阻和电容的参数组合，来实现对滤波器性能的灵活调控。例如，在音频信号处理中，若想保留低频成分而衰减高频噪声，可以通过增大电阻和电容的乘积来降低截止频率，从而使滤波器更适合处理低频音频信号。

二、RLC低通滤波器

RLC低通滤波器包含电阻、电感和电容三种元件，其截止频率的计算公式为：

fc = 1 / (2π√(LC))

其中，fc表示截止频率，L为电感的电感值，C为电容的电容值。该公式表明，截止频率取决于电感和电容的组合参数，即与电感和电容乘积的平方根呈反比关系。通过合理选择电感和电容的参数，可以实现对截止频率的精确控制，进而优化低通滤波器的性能，使其在保留低频信号的同时，有效滤除高频干扰信号。在通信系统中的信号滤波环节，RLC低通滤波器可以根据具体的信号频率范围和干扰特性，通过调整电感和电容参数来设定合适的截止频率，保障信号的清晰传输。

三、LC滤波器

LC滤波器主要由电感和电容构成，其截止频率的计算依据角频率ω以及所选电感L和电容C来确定。对于低通滤波器，截止频率的计算公式为：

fc = 1 / (2π√(LC))

而对于高通滤波器，截止频率的计算公式则为：

fc = 1 / (2π√(C/L))

在这些公式中，π代表圆周率，√表示平方根运算。这表明截止频率是由选定的电感和电容参数共同决定的，通过改变电感和电容的值，可以灵活地控制滤波器的工作特性，以适应不同的信号处理需求。在电力电子系统中的滤波应用场景下，LC滤波器可以根据电网的频率特性和负载要求，通过调整电感和电容参数来设定合适的截止频率，从而有效滤除 harmonics，保证电力系统的稳定运行。

需要特别注意的是，在进行截止频率的计算过程中，务必使用角频率ω而非普通频率f。这是因为在交流电路环境中，信号的变化是随时间呈周期性变化的，角频率能够更准确地描述信号变化的速率。角频率ω与普通频率f之间存在着固定的转换关系，即ω = 2πf。因此，在计算截止频率时，正确应用角频率的概念至关重要，它有助于确保计算结果的准确性和可靠性，进而为滤波器的设计和优化提供坚实的基础。

此外，在实际计算截止频率时，还应确保所使用的电阻、电容或电感的单位正确无误。电阻的单位通常为欧姆（Ω），电容的单位常见为法拉（F）或微法（μF），电感的单位则是亨利（H）。正确的单位使用不仅有助于避免计算过程中的错误，还能确保计算结果与实际电路参数相匹配，从而保障滤波器在实际应用中的性能表现符合设计预期。在进行电路设计和计算时，工程师们应养成严格的单位检查习惯，仔细核对每个元件参数的单位，以防止因单位错误而导致的计算偏差，进而影响滤波器的设计质量和实际应用效果。
