MOS管逻辑门电路解析

电路构成与原理

MOS管逻辑门电路借助P型MOS管与N型MOS管的不同组合，能够实现诸如与门、或门、非门等多种逻辑操作。当输入信号作用于MOS管栅极时，栅极与源极间的电压会调控管内电场，进而改变其导通状态。依据MOS管导通与否的不同组合，便能达成各类逻辑门的功能。

电路特点

高集成度：MOS管逻辑门电路性能可靠，体积小巧，便于进行集成化设计，能够有效满足现代电子设备对小型化、高密度电路的需求，可大幅提高电路系统的集成度与复杂度，拓展设备功能。

低功耗：得益于MOS管独特的导通特性和控制机制，该电路功耗处于较低水平。在数字系统运行过程中，低功耗特性有助于减少散热问题，提升系统稳定性与可靠性，降低能源消耗，延长设备使用寿命，尤其适用于对功耗敏感的便携式电子设备及大规模数字集成电路。

快速响应：MOS管逻辑门电路具备快速响应能力，能够契合高速数字系统的工作节奏。在高频信号处理场景下，其迅速的响应特性可确保信号的高效传递与处理，保障数字系统实时、准确地完成复杂运算与逻辑判断，从而提升整体性能表现。

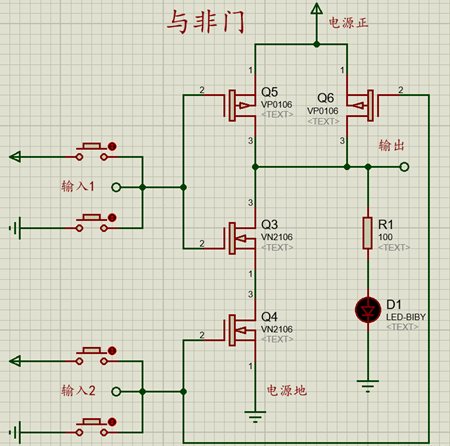

与非门工作原理

与非门拥有两个或多个输入端及一个输出端，其逻辑功能与与门相反。

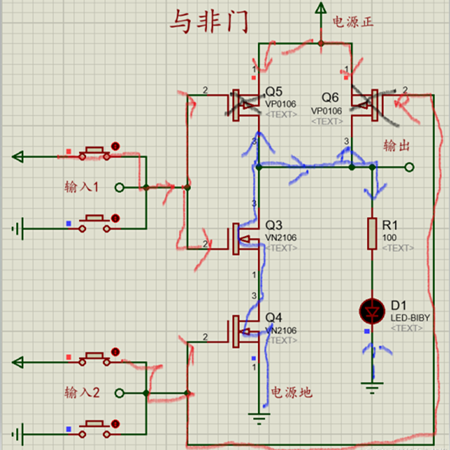

具体表现为：当所有输入端均为正（高电平）时，输出端为负（低电平），此时LED灯两端无电流电压，无法点亮；

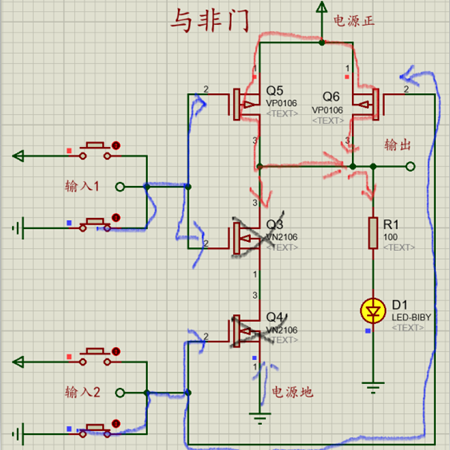

若所有输入端为负（低电平），输出端则为正（高电平），电流电压经上管（两个PNP型MOS管，低电压导通）流向输出端，再经限流电阻至LED灯，灯两端产生电流电压差，LED灯亮起；

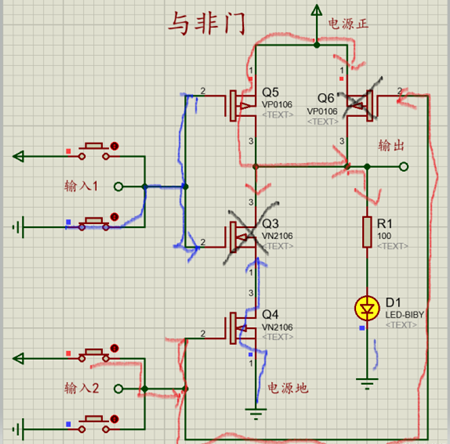

当输入端1接地（低电平）时，输出端呈正（高电平），电流电压经左侧PNP型MOS管至输出端，经限流电阻至LED灯，使其点亮；

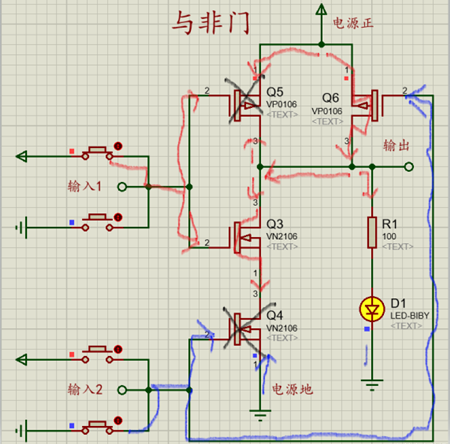

同理，输入端2接地（低电平）时，输出端同样为正（高电平），电流经右侧PNP型MOS管、限流电阻至LED灯，点亮灯泡。
