运放虚短虚断原理剖析
虚短概念

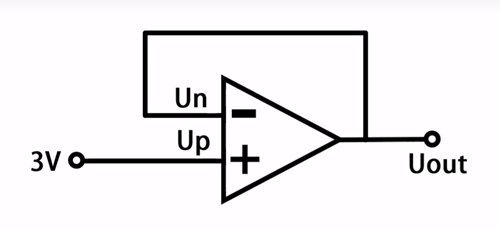

在运放电路领域，虚短现象是指当两个输入端电压近乎相等时，可视为两输入端间存在虚短。此状态下，理想运放的差模增益与输入阻抗均视为无限大。其特点在于，理想状况下，运放输出电压能借助虚短迅速调整，促使两输入端电压达到相等状态。
虚断概念
虚断状态是指将运放输出端与负反馈电阻网络（或其他电路）断开连接，此时运放处于虚断状态。其特点为虚断时，运放内部不输出功率，仅发挥比较输入电压并调节输出电压的功能。
虚短原理详述
于理想运算放大器而言，反相输入端与同相输入端之间的电压差趋近于零，尽管并非实际短路，这一特性即为虚假短路，简称虚短。在理想状态下，运放输出电压可通过虚短快速调整，以均衡两输入端电压。虚短的理论基础源自运放的理想特性，即两输入端间无电流流动，输入阻抗达无穷大。
虚断原理详述

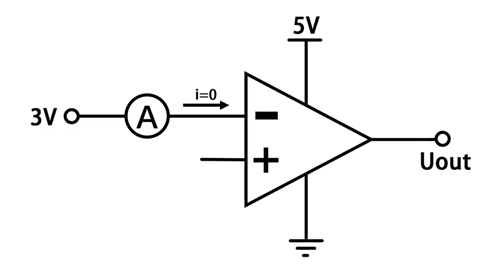

对于理想运算放大器，其输入电流为零，换言之，输入端对外部电路的电流影响可忽略不计，即便并非真正的开路，此特性称为虚假开路，简称虚断。在电路分析过程中，虚断是一种简化技巧，通过将运放输出端与负反馈电阻网络等断开，可使运放的输入输出关系更加明晰，尤其在反馈电路分析中具有重要价值。
虚短虚断在实际运放电路中的应用
在实际运放电路设计与分析中，巧妙运用虚短虚断特性，可便捷地计算出放大比例。
以反向比例放大电路为例。

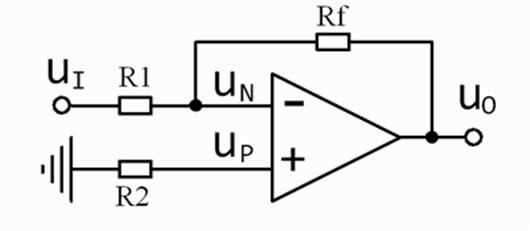

依据虚断特性可知，流入运放的电流Un为零，故流经R1的电流与Rf的电流相等。结合虚短特性，可得Un=Up=0。运用基尔霍夫定律与欧姆定律推算，可得公式：
依据虚断特性可知，流入运放的电流Un为零，故流经R1的电流与Rf的电流相等。结合虚短特性，可得Un=Up=0。运用基尔霍夫定律与欧姆定律推算，可得公式：
(Ui-0)/R1=(0-Uo)/Rf
由此可推导出：
Uo=-(Rf/R1)·Ui
由此可见，反向比例放大电路的输出电压由R1与Rf的比例关系决定。
在电路设计领域，虚短虚断的应用极为广泛。例如，在反向放大器及同向放大器设计中，借助虚短虚断特性，能够精准推导出输入输出关系式。在反向放大器中，同相端与反相端电压相等，且几乎无电流流入或流出反相输入端。通过合理的电阻配置，可准确计算出输出电压与输入电压的关联，从而实现对电路性能的精准把控。
