深入解析放大电路的静态工作点：原理、计算与优化

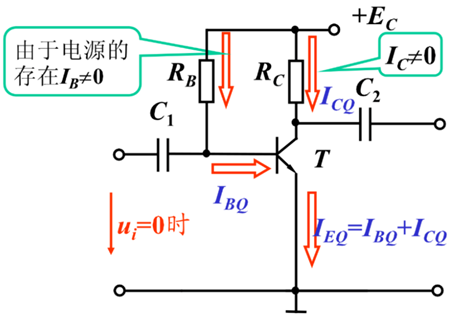

放大电路的静态工作点（Quiescent Point，简称 Q 点）是一个关键概念。它指的是在无输入信号时，晶体管的基极电流（Ib）、集电极电流（Ic 或 Ie）、管压降（Ube）以及集电极 - 发射极电压（Uce）等参数的具体数值。这些参数确定了晶体管在直流条件下的工作状态，对于放大电路的稳定运行和性能表现具有至关重要的影响。
静态工作状态下，晶体管各极的物理量被视为仅包含恒定不变的直流成分。尽管在实际工作中，放大电路中直流量和交流量是共存的，但在分析静态工作点时，我们关注的是这些直流成分所带来的稳定工作状态。这种状态下，瞬时值保持静态不变，为电路的交流信号放大提供了基础平台。
一、静态工作点的计算方法

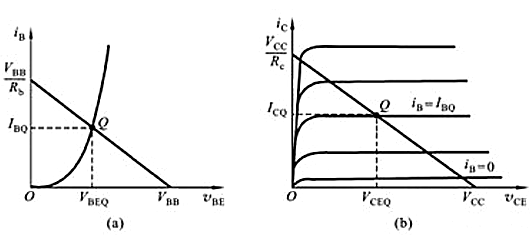

精确计算静态工作点是设计和分析放大电路的基础。静态工作点的计算主要通过分析电路中的偏置电阻、电源电压等关键参数来完成。在常见的三极管放大电路中，确定静态工作点的一种有效方法是绘制直流负载线和晶体管输出特性曲线，并找出它们的交点。
具体操作步骤如下：在 Ic/Ucc 图上，首先绘制出直流负载线，这条直线反映了电路的直流负载特性。随后，根据给定的基极电流 Ib，绘制出晶体管的输出特性曲线。这两条曲线的交点即为所求的静态工作点，它准确地指示了在无输入信号时晶体管的工作状态。
以典型的分压式偏置电路为例，
假设 β=100，可以通过以下公式计算 Q 点的具体参数：
假设 β=100，可以通过以下公式计算 Q 点的具体参数：
基极电流 IB：IB= (VCC-VBE)/(RB+(1+β)RE)
集电极电流 IC：IC=βIB
发射极电压 VCE：VCE=VCC-ICRC
这些公式基于电路的直流分析，综合考虑了电源电压、偏置电阻以及晶体管的电流放大系数 β 等因素，从而能够准确地计算出静态工作点的各个参数值。通过这些计算，工程师可以在设计阶段对放大电路的静态工作状态进行精确的预测和控制，为后续的动态性能分析和优化奠定坚实的基础。
二、影响静态工作点的因素及稳定方法
放大电路的实际工作环境中，静态工作点的稳定性面临着多种因素的挑战，其中温度变化是影响静态工作点稳定性的主要因素之一。温度的升高会导致半导体材料中的载流子浓度增加，进而引起 IC、IB 和 VBE 等参数的显著变化。具体表现为 IC 增大，而 VBE 减小，这种变化可能会导致静态工作点发生偏移，甚至可能使晶体管进入饱和区或截止区，从而严重影响电路的放大性能和正常工作。
除此之外，环境温度的波动、电源电压的不稳定以及元器件参数的自然变化等因素，也会对静态工作点的位置产生影响。为了确保放大电路的稳定运行，必须采取有效的措施来稳定静态工作点。
以下是一些常用的方法：
负反馈机制 ：通过引入负反馈，可以自动调节基极电流 IB。当温度变化引起 IC 发生变化时，负反馈会相应地调整 IB，以维持 IC 的相对稳定。这种自动调节机制能够有效减小温度变化对静态工作点的影响，提高电路的稳定性。
分压偏置电路 ：采用分压偏置电路是一种有效的稳定静态工作点的方法。通过电阻网络对电源电压进行分配，可以使基极电位保持相对稳定。即使在温度变化或元器件参数变化的情况下，基极电位的稳定有助于减少对静态工作点的影响，从而使晶体管能够在较为稳定的直流工作状态下运行。
温度补偿 ：利用热敏元件，如热敏电阻或二极管，可以对温度变化对静态工作点的影响进行补偿。这些热敏元件的特性与温度相关，当温度变化时，它们的电气特性也会发生变化，从而能够自动调整电路中的相关参数，抵消温度变化对静态工作点的影响，实现温度补偿的目的。
