镜像电流源：深度解析与应用拓展

镜像电流源，亦称电流镜，是一种在集成电路领域具有广泛应用的电路设计。它通过两个或多个性能相同的晶体管，产生恒定的电流输出。这种电流源一般多应用于IC内部设计，如运放设计等领域，在分立元件电路中较少使用。这是因为在分立元件中很难找到两个性能完全一致的对称晶体管，而在IC内部，可以通过工艺手段实现特性基本一致的片上晶体管。

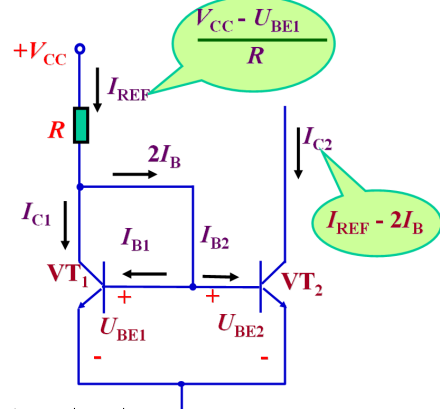

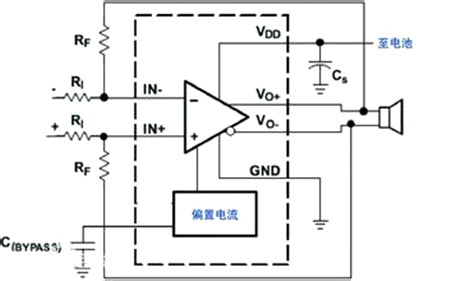

镜像电流源的工作原理基于三极管的特性。一个基准电流源产生参考电流，然后通过镜像效应在另一个三极管的集电极得到与参考电流相近的电流。具体来说，电源Vcc经过电阻R和VT1产生基准电流Iref，再通过镜像电流源在VT2的集电极得到相应的Ic2，作为放大器的偏置电流。

基准电流的产生是通过电源Vcc经电阻R和VT1实现的。

镜像效应则体现在VT1和VT2的基极电流相等（Ib1=Ib2=Ib），因此它们的集电极电流也相等（Ic1=Ic2=Ic）。当β（三极管的放大倍数）远大于2时，可以近似认为Ic2≈Iref=[Vcc-Ube1]/R。

镜像电流源通过电源Vcc、电阻R和VT1产生基准电流Iref，然后在VT2的集电极得到相应的Ic2，作为放大器的偏置电流。Ib1=Ib2=Ib，Ic1=Ic2=Ic，由此可得Ic2≈Iref×[1÷(1+2/β)]，当β远大于2时，Ic2≈Iref=[Vcc-Ube1]/R。由于输出恒流Ic2和基准电流基本相同，它们之间形成镜像关系，故得名镜像电流源。

镜像电流源的输出电流稳定性受到多种因素的影响，包括电源电压波动、温度变化以及负载变化等。为了稳定三极管的工作状态，镜像电流源的设计中采用了多种方法来消除外界影响。例如，在集成电路设计中，通过优化晶体管的匹配和布局，可以减小温度变化对电流源输出的影响。镜像电流源在集成电路中的应用非常广泛，主要用于为各个放大级提供合适的偏置电流，确定各级静态工作点。它能够消除外界影响，稳定三极管的工作状态。此外，镜像电流源还可用于限流电路，确保电路在特定电流下稳定工作。

镜像电流源具有多种应用价值。它可以提供稳定的电流输出，在模拟电路和射频电路设计中发挥着重要作用。通过电流源可以实现电路中的偏置和放大等基本功能，确保电路在正常工作时的输出电流稳定。它还可以消除温度漂移，维持电流输出的稳定性。镜像电流源可实现增益控制和电流模式的变换，在电流互感器中，通过调整输出电流值，可以实现不同灵敏度的测量。此外，镜像电流源具有高输入阻抗，可以起到电路隔离的作用，防止信号干扰，提高电路的灵敏度。镜像电流源在集成电路中常用于为各个放大级提供合适的偏置电流，确定各级静态工作点。这有助于提高放大器的性能和可靠性。它还具有一定的温度补偿作用，能够在一定程度上减少温度变化对电路性能的影响。

镜像电流源电路结构简单，应用广阔。目前，镜像电流源在各种模拟集成电路中得到了广泛的应用。在高性能运算放大器中，镜像电流源用于提供偏置电流，确保放大器在各种工作条件下稳定运行。在模拟-数字转换器中，镜像电流源为参考电压生成电路提供稳定的电流，提高转换精度。在射频功率放大器中，镜像电流源用于提供稳定的偏置电流，优化放大器的输出功率和效率。然而，镜像电流源也存在一些局限性。当输出电流较大时，电阻R上的功耗也随之增大，这可能导致电路的发热问题，影响电路的稳定性和可靠性。此外，镜像电流源的性能在很大程度上依赖于晶体管的匹配度，而在实际制造过程中，由于工艺偏差等因素，晶体管的匹配度可能无法达到理想状态，从而影响电流源的精度和稳定性。未来，镜像电流源的发展方向将侧重于提高电流源的性能和稳定性。随着半导体制造工艺的不断进步，晶体管的匹配度将得到进一步提高，从而提升镜像电流源的精度和稳定性。同时，研究人员也在探索新的电路拓扑结构和设计方法，以降低镜像电流源的功耗和提高其温度稳定性。镜像电流源将与其他电路技术相结合，形成更加复杂和高效的模拟集成电路系统，为电子设备的高性能和低功耗设计提供支持。
