非门电路以其独特的单输入、单输出结构，遵循着明确的逻辑规则：当输入端为高电平（逻辑1）时，输出端则为低电平（逻辑0）；反之，当输入端为低电平（逻辑0）时，输出端呈现高电平（逻辑1）。这种输入与输出电平的反相特性，构成了逻辑非运算的基础，成为数字电路中不可或缺的逻辑反转工具，其逻辑功能在逻辑代数中亦有对应的非运算表达式。

深入探究非门电路的实现形式，晶体管开关的应用为我们揭示了其背后的物理机制。以晶体管为例，当输入端信号为低电平时，晶体管处于关闭状态，电流无法流通，此时输出端保持高电平；而当输入端为高电平时，晶体管导通，电流顺利通过，导致输出端呈现低电平。这种巧妙的反相设计，使得非门电路能够精准地实现逻辑非的功能，成为数字电路中信号反转的关键元件。

非门电路，又被称为“否”运算或求“反”运算，其别称反相器形象地体现了其功能特性。
非门电路基本结构与逻辑符号

在非门电路的基本结构中，开关A的闭合与断开状态直接关联着灯F的亮灭情况。当开关A闭合时，电路形成短路，灯F因缺乏足够的电压或电流而无法点亮；而当开关A断开时，电流能够正常流通，灯F亮起，直观地展示了非门电路的反相逻辑关系。

非门电路的真值表

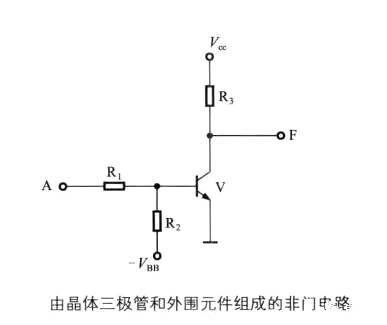

清晰地列出了所有可能的输入输出组合，为电路设计与分析提供了重要的参考依据。在基于晶体三极管的非门电路实现中，外围元件与三极管的协同工作实现了非逻辑关系。

当输入变量A为低电平时，三极管截止，输出变量Y呈现高电平；而当输入A为高电平时，三极管进入饱和区，输出Y则为低电平。这种利用三极管反相放大特性的设计，是非门电路的经典实现方式之一，为数字电路的发展奠定了基础。

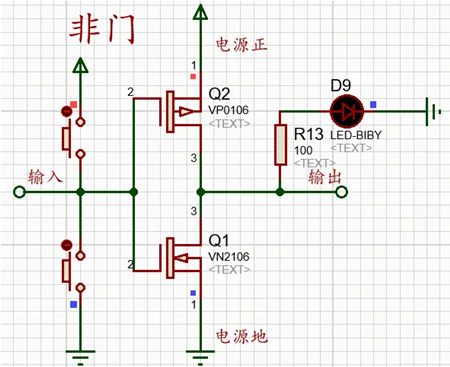

在MOS管逻辑电路中，非门电路同样展现出其独特的魅力。一个输入端与一个输出端的简单结构，实现了输入为正时输出为负、输入为负时输出为正的反相逻辑功能。

当输入端为正（高电压）时，电流经输入端到达两个MOS管的栅极（控制端）。上管为PNP型MOS管，其栅极接正极（高电平）时不导通；而下端的NPN型MOS管在栅极接正极（高电平）时导通，使得电源地与输出端连通，输出端呈现负极（低电平）状态。此时，LED灯两端因无电流电压差而无法点亮。而当输入端为负（低电压）时，输入端接电源地（低电平），上端PNP型MOS管的栅极接地，使其导通；下端NPN型MOS管的栅极接地则不导通。电流从电源正极出发，流经PNP型MOS管，到达输出端，使输出端呈现高电平状态。电流经过限流电阻流入LED灯，LED灯两侧形成电流电压差，从而点亮。
