一、声光控技术概述
声光控技术是一种利用声音和光线变化来控制电路的电子控制方法。该技术广泛应用于节能照明控制领域，能够实现自动控制照明设备的开关，达到节能减排的效果。
二、声光控延时节电电路组成
声光控延时节电电路主要包括声控、光控传感元件、放大器、由555定时器构成的单稳态延时电路以及降压整流电路。它是一种无接触点的智能电子开关，在特定环境光线下，通过声响激发拾音器进行声电转换，控制用电器开启，并在设定延时后自动切断电源，实现节能控制。
三、声光控延时开关结构与原理
声光控延时开关主要由声控开关、光控开关和延时电路三部分组成。
（一）声控部分
声控功能通过驻极体话筒实现。话筒采集环境声音信号，将其转换为电信号，产生脉冲信号。声音信号的强弱直接影响输出脉冲的幅度和频率。
（二）光控部分
光控电路核心元件为光敏电阻。光敏电阻在不同光照强度下电阻值差异显著：光照充足时呈低阻态，光照较弱或黑暗环境下呈高阻态。光敏电阻阻值变化产生高低电平信号，通过逻辑电路控制整个开关电路的通断。
（三）延时部分
延时电路由电阻、电容等元件构成充放电回路。充电时，电容两端电压逐渐上升；放电时，电压逐渐下降。通过对电容充放电过程的控制，实现设定的延时功能。

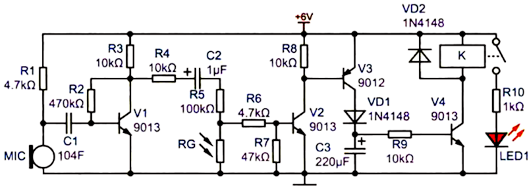

四、声光控延时开关工作过程
（一）白天状态
白天光照较强，光敏电阻RG受到充足光照呈低阻态，三极管V2基极电位为低电平。由于V2是NPN型三极管，此时V2处于截止状态。电源正极经电阻R8向三极管V3（PNP型）基极输入高电平，使V3截止。三极管V4（NPN型）基极电位也为低电平，处于截止状态。继电器K不动作，常开触点连接的LED1熄灭，电路不工作。
（二）夜晚状态
无声状态：光线较暗，光敏电阻RG阻值增大。若有突发声音，如拍手声，驻极体话筒MIC接收声音信号并转换为电信号。该信号经电容C1输入到由V1组成的放大器放大。放大后的信号依次通过电阻R4、电容C2、电阻R5、R6输送至三极管V2基极。V2和V3相继导通，V3集电极输出电信号经二极管VD1向电容C3快速充电。电容C3两端电压迅速升高，使三极管V4基极电位快速上升至高电平，V4导通，继电器K吸合。常开触点闭合，LED1点亮。
有声状态及延时过程：声音消失后，三极管V2、V3截止。此时电容C3存储的电荷通过电阻R9向三极管V4放电。在放电初期，电容C3电压仍能使V4基极维持较高电位，V4持续导通，继电器K保持吸合状态，LED1继续点亮。随着电容C3电荷不断释放，其两端电压逐渐降低。当电压降至一定程度，三极管V4基极电位不足以使其导通时，V4截止，继电器K失电，常开触点断开，LED1熄灭，完成一次完整的延时控制过程。

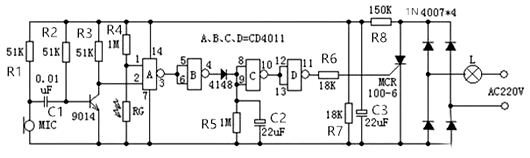

五、声光控延时开关电路实例
以下为一个典型的声光双控延时灯电路。该电路在白天无论外界声音如何，电灯L均保持熄灭状态；夜晚有声音时，电灯亮起，且在声音消失后仍能持续亮一段时间，之后自动熄灭。整个电路涵盖声控、光控、逻辑、延时、执行和电源六部分。
（一）黑夜无声状态
三极管9014处于饱和导通状态，输出低电平。与非门A输入高电平，输出低电平；与非门B输入低电平，输出高电平；二极管4148截止。与非门C输入低电平，输出高电平；与非门D输入高电平，输出低电平，可控硅截止，电灯保持熄灭。
（二）黑夜有声状态
声音信号触发相关电路，使三极管9014由饱和导通转为截止，输出高电平。与非门A输入低电平，输出高电平；与非门B输入高电平，输出低电平；二极管4148导通，电容通过二极管4148快速充电，电容两端电压迅速上升。当电压达到一定值，与非门C输入高电平，输出低电平；与非门D输入低电平，输出高电平，可控硅导通，电灯亮起。声音消失后，电容开始放电，维持与非门输入端高电平一段时间。随着时间推移，电容电压逐渐降低，当降至一定值，与非门C输出反转，可控硅截止，电灯熄灭，完成延时控制功能。
