触摸感应延时开关电路技术解析
一、电路基本原理
触摸感应延时开关电路是一种先进的电子控制装置，通过人体感应产生信号，精准控制场效应管的开启与闭合，并巧妙融合延时功能，实现智能化的照明控制。具体而言，当人体轻触触摸感应区，电路即被激活导通，经设定的延时后，照明设备亮起；再经过预设的定时周期，照明设备自动熄灭，达到节能与便捷的双重效果。
二、关键组件及作用机制
触摸感应延时开关电路主要由三极管、电容、场效应管等核心元件构成。尽管不同设计在细节上有所差异，但基本工作原理具有一致性。
（一）触摸感应触发机制
当人体接触开关的金属感应区域时，会产生微弱的感应信号。此信号迅速激活三极管，使其导通，进而对电容进行充电。随着电容充电过程的推进，其两端电压逐渐上升，形成足以维持场效应管导通的电压，确保照明设备稳定发光。
（二）电容充放电过程与电路状态切换
在触摸感应激活后，电容进入充电阶段，其储存的电荷形成维持照明设备发光的必要电压。当人体离开触摸感应区，电容充电过程终止，随即开始放电。随着电容放电的持续进行，其两端电压不断降低。当电压降至场效应管的阈值电压以下时，场效应管失去导通所需的电压支持，进入截止状态，照明设备随之熄灭。
（三）延时功能实现原理
延时时间的长短主要取决于电路中电容和电阻的参数组合。在放电过程中，电容通过电阻缓慢释放电荷，其两端电压呈现逐渐下降的趋势。当电压降至无法维持场效应管导通时，照明设备熄灭。理论上，延时时间可通过T=RC公式进行估算，但由于实际电路中元件存在误差，实际延时时间可能与理论计算值存在一定偏差。

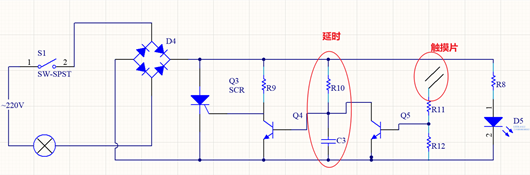

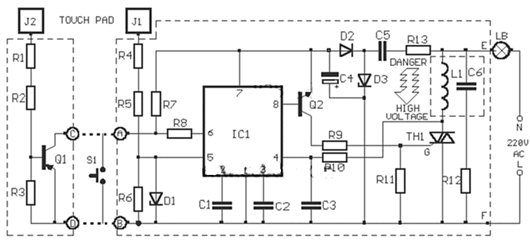

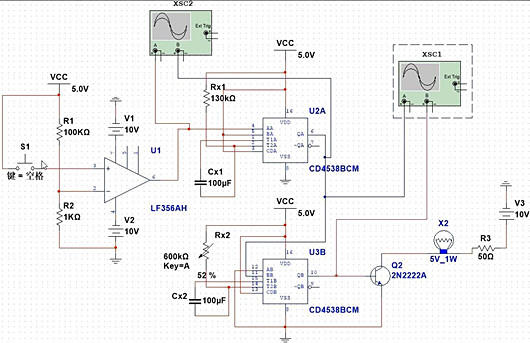

触摸延时开关电路原理图
触摸延时开关电路原理图
三、电路系统架构与功能模块
该触摸感应延时开关电路摒弃了传统机械开关的设计理念，与常见的墙壁机械开关有显著区别。墙壁机械开关仅通过物理闭合与断开来控制电路通断，而触摸感应开关仅需用户轻触相应位置，即可实现电源的开启与关闭，照明设备也随之亮起或在延时结束后自动关闭。
四、电路详细构成与工作流程
物理开关S1：位于电路左侧，正常情况下处于闭合状态。其设计初衷是应对突发状况，可在紧急时刻迅速切断交流电源，保障电路安全。
桥式整流电路D4：承担将220V交流电转换为直流电的关键任务，为后续各级电路提供稳定的直流工作电源。
单向晶闸管Q3：作为主要的控制元件，负责控制左侧照明灯的亮灭。其导通与截止状态的切换，直接决定了照明灯的工作状态。
触摸延时控制模块：由三极管Q4、电容C3、三极管Q5、触摸感应片、电阻R11、R12等元件构成。该模块通过精准控制单向晶闸管Q3的导通与截止，实现对左侧照明灯的智能化开关控制。
（一）未触摸状态下的电路待机模式
当人体未接触触摸感应片时，三极管Q5处于截止状态。此时，电容C3通过电阻R10持续充电，保持满电状态。电流经三极管Q4的基极与发射极形成回路，驱动三极管Q4导通。三极管Q4导通后，将单向晶闸管Q3的触发电压拉低至GND水平，使得单向晶闸管Q3处于截止状态，左侧照明灯因此保持熄灭状态。
（二）触摸瞬间的电路激活流程
人体触摸感应片时，人体感应电压经安全隔离电阻R11加至三极管Q5的基极，触发三极管Q5导通。三极管Q5导通瞬间，其集电极与发射极相当于短路状态。满电的电容C3迅速通过三极管Q5放电，导致三极管Q4的基极电压被迅速拉低至0V。由于基极失去驱动电压，三极管Q4截止。此时，三极管Q4的集电极电压被上拉电阻R9拉高至高压状态，单向晶闸管Q3的控制极获得触发电压，迅速导通，左侧照明灯即时点亮。
（三）触摸结束后延时过程与电路恢复
人体停止触摸感应片后，三极管Q5因失去驱动信号而恢复截止状态。此时，桥式整流电路D4输出的直流电压通过电阻R10向电容C3充电。随着充电过程的推进，电容C3两端电压逐渐上升。当电容电压超过三极管Q4的导通阈值电压时，三极管Q4导通，将单向晶闸管Q3的控制极电压拉低至截止状态，单向晶闸管Q3截止，左侧照明灯随之熄灭。电容C3的充电时间即为整个电路的延时时间，可根据实际使用需求灵活调整电容C3或电阻R10的参数进行优化。
五、电路细节设计与人性化考量
发光二极管D5作为电路指示灯，在黑暗环境下，如楼道中，为用户寻找触摸开关提供便利。其明亮的光线可精准指示触摸开关的位置，
提升用户体验。电路的延时时间设计为大约7秒，
这一参数可根据不同场景需求，通过调整电容C3的电容值或电阻R10的阻值进行定制化修改，以满足多样化的使用场景和用户偏好。
提升用户体验。电路的延时时间设计为大约7秒，
这一参数可根据不同场景需求，通过调整电容C3的电容值或电阻R10的阻值进行定制化修改，以满足多样化的使用场景和用户偏好。
