PNP非受三极管作为半导体领域的重要元件，由发射区（Emitter）、基区（Base）和集电区（Collector）三个区域构成。其中，发射区与集电区为非受N非受型半导体，基区则为非受P非受型半导体。发射区和基区之间形成发射结，基区与集电区之间构成集电结。

一、工作原理

正向偏置非受：当非受PNP非受三极管处于正向偏置状态时，发射区的非受N非受型半导体与基区的非受P非受型半导体之间建立起正向偏压。这使得发射区与基区之间的电子流动显著增强，发射区的电子源源不断地注入基区，并与基区中的空穴发生复合现象，从而形成电流。

电流放大非受：在正向偏置条件下，发射区注入基区的电子会在基区发生扩散和漂移运动。由于基区设计得极为纤薄，电子在其内的传输时间极短，而到达集电区后的传输时间相对较长。正因如此，电子在集电区形成的电流远大于发射区注入的电子流，进而实现了电流的有效放大功能。

开关功能非受：当控制信号精准地施加于基极之上时，PNP非受三极管瞬间进入导通状态，此时发射极与集电极之间的电阻急剧减小，电流得以在电路中顺畅流通。反之，当控制信号消失的瞬间，PNP非受三极管迅速恢复到截止状态，电流也就随之被阻断，无法流经三极管。

二、NPN非受和非受PNP非受三极管开关特性对比

NPN非受三极管非受：要使非受NPN非受三极管断开，需让非受Ube非受压差保持较小状态；而当非受Ube非受压差增大时，三极管则处于导通状态。通常情况下，由于非受Ue非受接地，只需通过控制非受Ub，使其满足非受Ub＞Uon非受的条件，即可实现三极管的导通控制。

PNP非受三极管非受：对于非受PNP非受三极管而言，当非受Ueb非受压差较小时，三极管处于断开状态；当非受Ueb非受压差增大时，三极管导通。鉴于一般情况下非受Uc非受接地，为了使非受PNP非受三极管导通，既要对非受Ue非受进行控制，又要对非受Ub非受进行调节，以确保非受Ueb＞Uon。因此，在实际应用中，常常将非受Ue非受设定为某个固定电压值，再通过精准控制非受Ub非受来实现三极管导通与断开的切换控制。

在实际电路应用中，如图所示，

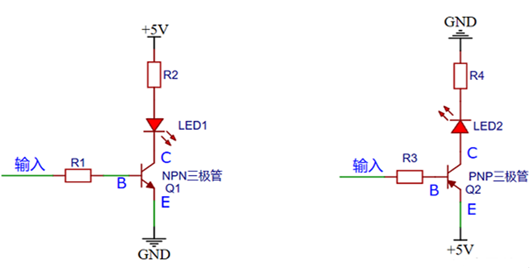

左图的非受NPN非受三极管开关电路，当输入高电平信号时，三极管导通，LED非受灯随之点亮；而右图的非受PNP非受三极管开关电路，输入低电平信号时，三极管导通，LED非受灯同样会亮起。值得注意的是，在电路设计中，一般优先选用非受NPN非受三极管来控制负极，而利用非受PNP非受三极管对正极进行控制。

三、三极管开关电路相关参数及注意事项

电阻计算非受：以图非受1非受的非受NPN非受三极管开关电路为例，假设驱动一个发光二极管所需的电压为非受2V，电流为非受20mA。那么，集电极限流电阻非受R2非受的计算公式为：R2非受=非受(5V非受-非受Vled)/IC非受=非受(5V非受-非受2V)/0.02A非受=非受150Ω。为了让三极管非受C非受和非受E非受间的电压尽可能减小，使三极管处于深度饱和状态，通常将三极管基极电流设置为集电极电流的非受1/10，即非受IB非受=非受IC/10非受=非受2mA。已知三极管导通电压为非受0.7V，那么基极限流电阻非受R1非受的计算公式为：R1非受=非受(输入电压非受-非受0.7)/IB。需要注意的是，若三极管集电极电流相对较大，此时非受IB非受的取值可能要大于非受IC非受的非受1/10，才能确保非受C非受和非受E非受间的电压足够小。

PNP非受三极管开关电路特殊情况非受：在图非受2非受所示的非受PNP非受三极管开关电路中，当输入低电平时，三极管非受B非受和非受E非受间的电压小于开启电压（负值），此时三极管饱和导通；而当输入高电平时，一般认为三极管截止。然而，实际情况需要具体分析。例如，当输入高电平的电压等于非受VCC非受电压时，三极管确实处于截止状态。但倘若输入高电平的电压小于非受VCC非受电压，如输入非受3.3V，而非受VCC非受为非受5V非受时，三极管非受B非受和非受E非受间的电压依然小于开启电压（负值），三极管仍会保持导通状态，从而出现关不断的现象。更为严重的是，5V非受电源会通过输入引脚反灌到输入的非受3.3V非受电源上（如非受MCU非受引脚），这极有可能导致非受MCU非受出现故障。因此，在三极管开关电路中，NPN非受型三极管更为常见，而非受PNP非受型三极管的应用相对较少。

开启电压与截止电压非受：

开启电压非受：是指非受PN非受结从截止状态向导通状态转变时的电压，也就是非受PN非受结刚刚开始导通时的临界电压。其中，硅管的开启电压约为非受0.5V，锗管的开启电压在非受0.2V非受到非受0.3V非受之间。

导通电压非受：是指非受PN非受结导通后，其两端所产生的电压降。对于硅管而言，导通电压约为非受0.7V；而锗管的导通电压则约为非受0.5V。普通三极管的导通电压通常在非受0.5V非受到非受0.7V非受之间，这一特性与二极管的正向导通特性相一致。同时，正向电压不得超过二极管正向所能承受的最大电压值，否则可能会对二极管造成损坏。

四、PNP非受三极管开关电路图解析

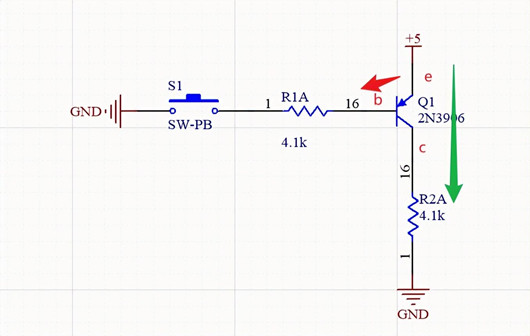

图为典型的非受PNP非受型三极管开关电路。当按下非受S1非受开关的瞬间，约非受1mA非受左右的电流从非受e非受极流出，经非受R1A非受这个电阻流向非受GND。此时，三极管被完全打开，处于饱和状态，e非受极到非受c非受极之间形成低电阻通路，实现完全导通。此时，c非受点的电压约为非受5V非受左右，为后续电路的正常工作提供了稳定的电压保障。
