一、单相桥式整流电路

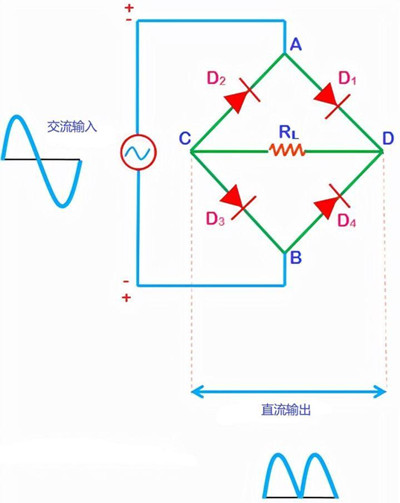

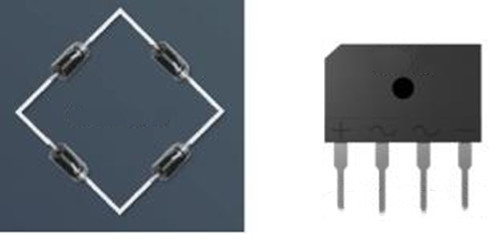

单相桥式整流电路由四个二极管以闭环 “桥” 配置相连构成，用于生成所需输出。整流桥可以是四个独立二极管组成，也可由半导体材料集成制成整流桥元件。其电路图如下：

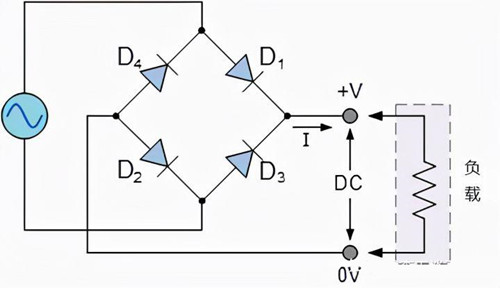

单个次级绕组连接至二极管桥网络一侧，负载接于另一侧，工作原理如下：
在输入交流波形正半周时，D1 和 D2 正向偏置，D3 和 D4 反向偏置。当电压超二极管 D1 和 D2 阈值电平，二者导通，负载电流沿特定路径流动，如图红线所示。
在正半周，D3、D2 正向偏置，相当于闭合开关；D1、D4 反向偏置，相当于断开开关，输出正半周电压。
在负半周，D1、D4 正向偏置，相当于闭合开关；D3、D2 反向偏置，相当于断开开关，输出同样为正半周电压。
二、三相桥式整流电路

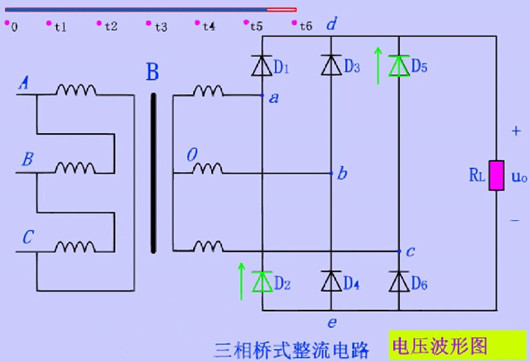

三相桥式整流电路由六个整流二极管及三相整流变压器组成，三相变压器原边常接成三角形，副边接成星型，具体如下图：
变压器副边三相电压 UA、UB、UC 按正弦规律变化，相位互差 120 度，三相桥式整流电阻负载时 UL 波形如图所示。

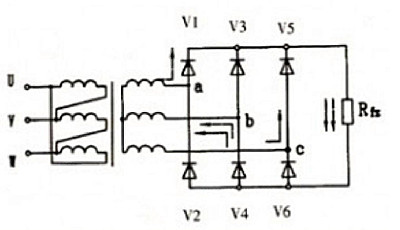

其特点是任一时刻仅一组两只二极管导通，电流从电位最高相出发，经 V1、V3、V5 中某一个流过负载，再经 V2、V4、V6 中某一个流回电位最低相，其余二极管截止。
例如，0～t 时间段，uC 最高，uB 最低，电流路径为 C→V5→Rfz→V4→b；t1～t2 期间 uA 最高，uB 最低，电流路径为 a→V1→Rfz→V4→b，依此类推可得不同时间段二极管导通次序及负载电压波形。
经数学分析，三相桥式整流电路负载电压、电流平均值可通过公式计算得出。六个二极管分三组轮流导通截止，每个二极管平均电流 Iv=1/3IfZ，所承受最大反向电压为变压器副边线电压（√3U2）最大值。
