一、三极管开关电路基础原理
三极管开关电路巧妙运用晶体管的特性，将其作为开关元件，实现对电路通断的精准控制。在该电路中，三极管的工作状态主要由基极电流来调控，通过精确调控基极电流，可使三极管在截止区和饱和区之间灵活切换，进而实现电路的导通与截止。
二、三极管开关电路工作状态详解

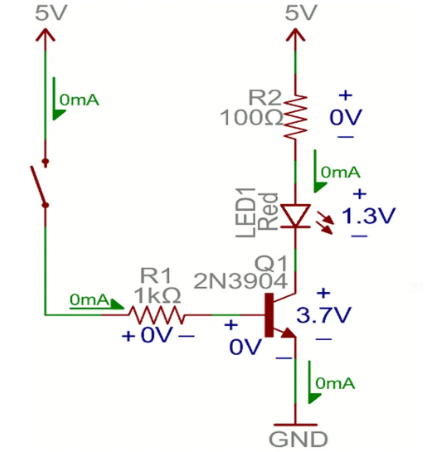

截止区（Off State） ：当基极 - 发射极间电压（V_BE）低于 0.7V 时，基极电流（I_B）近乎为零，进而导致集电极电流（I_C）也为零。此时，三极管相当于开关处于断开状态，电路不导通。该状态下，三极管几乎不消耗功率，是电路实现 “关断” 功能的关键状态。
饱和区（On State） ：当基极 - 发射极间电压（V_BE）超过 0.7V，且基极电流（I_B）足够大（通常 I_B 超过 1mA 时），集电极电流（I_C）达到最大值。此时，集电极 - 发射极间电压（V_CE）接近于零，一般在 0.1V 至 0.3V 之间。三极管相当于开关闭合状态，电流能够顺畅流过负载，实现对电路的导通控制。在此状态下，三极管的集电极与发射极之间具有极低的电阻，确保电流高效传输。
三、三极管开关电路设计核心要点

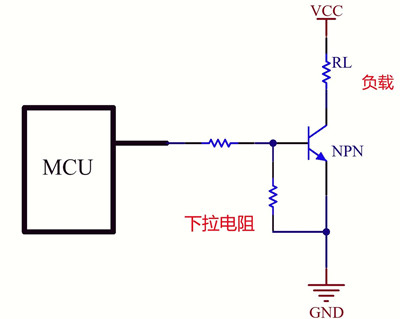

基极电流精准控制 ：基极电流（I_B）是决定三极管工作状态的关键因素。在需要三极管导通时，必须确保基极电流足够大，使其能够顺利进入饱和区；而在需要三极管截止时，则应将基极电流严格限制为零。通常，通过对基极回路的精心设计，如合理选择基极电阻等元件参数，实现对基极电流的精准调控。
限流电阻的合理配置 ：为防止基极电流过大而损坏三极管，通常在基极与控制信号源之间串联一个限流电阻。该电阻的阻值需要根据控制信号电压、三极管的特性以及电路的工作要求进行精确计算，以确保在各种工作条件下，基极电流都能被控制在安全范围内。同时，限流电阻的热稳定性等参数也需综合考虑，以保证电路的可靠运行。
负载连接方式优化 ：负载在电路中的连接方式对三极管开关电路的性能有着重要影响。常见的连接方式是将负载置于电源与集电极之间。这种连接方式具有简单直观、易于控制等优点，且能够确保在三极管导通时，电流能够有效地流经负载，从而实现对负载的有效驱动。然而，在某些特殊应用中，负载也可能接在发射极与地之间。此时，由于负载产生的压降，可能需要较高的基极电压来保证三极管的正常导通。因此，在设计电路时，应根据负载的特性和电路的整体需求，合理选择负载的连接方式。
四、感性负载对三极管开关电路的影响及保护措施

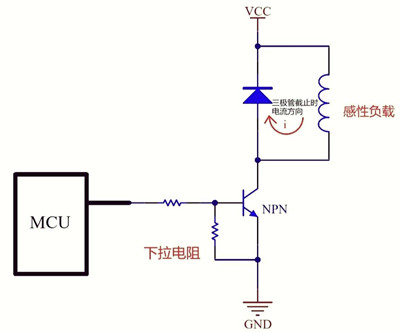

当开关断开时，感性负载（如电机、电磁继电器、变压器等）会产生高反向电动势（即反电动势）。这一反电动势可能会对三极管造成严重损害，导致其击穿或性能下降。为有效保护三极管，避免因反向电动势而引发的损坏，通常需要在电路中加装反向电动势保护二极管。
该二极管应与感性负载并联，其参数需根据负载的特性以及电路的工作电压、电流等条件进行合理选择。在正常工作时，二极管处于截止状态，对电路的影响极小；而当反向电动势产生时，二极管能够迅速导通，为反向电动势提供一个低阻抗的放电回路，从而有效地降低三极管所承受的电压应力，确保其安全可靠地工作。
该二极管应与感性负载并联，其参数需根据负载的特性以及电路的工作电压、电流等条件进行合理选择。在正常工作时，二极管处于截止状态，对电路的影响极小；而当反向电动势产生时，二极管能够迅速导通，为反向电动势提供一个低阻抗的放电回路，从而有效地降低三极管所承受的电压应力，确保其安全可靠地工作。
五、三极管开关电路的应用拓展

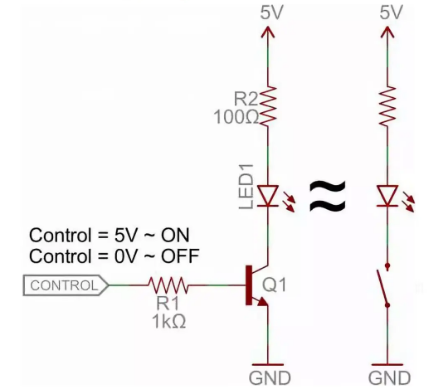

低边开关与高边开关 ：低边开关是指三极管的发射极连接到地，负载连接在电源和集电极之间。

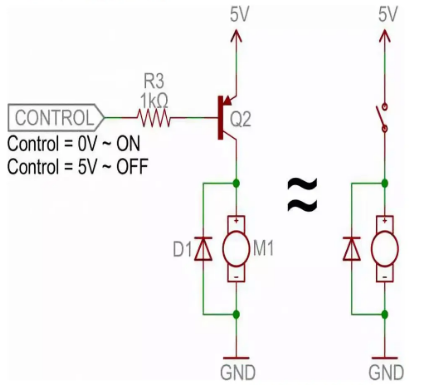

这种配置在许多应用中非常常见，具有控制简单、信号兼容性好等优点。高边开关则是将三极管的集电极连接到电源，负载连接在发射极和地之间。
高边开关在一些特定应用中具有优势，如需要对地保持低阻抗的场合。
两种开关方式各有特点，在实际应用中可根据具体的电路需求和系统架构进行合理选择。
这种配置在许多应用中非常常见，具有控制简单、信号兼容性好等优点。高边开关则是将三极管的集电极连接到电源，负载连接在发射极和地之间。
高边开关在一些特定应用中具有优势，如需要对地保持低阻抗的场合。
两种开关方式各有特点，在实际应用中可根据具体的电路需求和系统架构进行合理选择。
基极电阻的重要性 ：
基极电阻在三极管开关电路中发挥着至关重要的作用。除了上述的限流作用外，基极电阻还影响着电路的响应速度和稳定性。合适的基极电阻能够确保三极管在导通和截止状态之间快速切换，减少过渡过程的时间，提高电路的切换效率。同时，基极电阻还能抑制电路中的噪声干扰，增强电路的抗干扰能力，使三极管开关电路在各种复杂的电磁环境中保持稳定可靠的工作状态。
基极电阻在三极管开关电路中发挥着至关重要的作用。除了上述的限流作用外，基极电阻还影响着电路的响应速度和稳定性。合适的基极电阻能够确保三极管在导通和截止状态之间快速切换，减少过渡过程的时间，提高电路的切换效率。同时，基极电阻还能抑制电路中的噪声干扰，增强电路的抗干扰能力，使三极管开关电路在各种复杂的电磁环境中保持稳定可靠的工作状态。
