一、NPN型三极管恒流源电路构架与运行机理
该电路由两个NPN型三极管 Q1与 Q2协同构成。
当输入电压源维持在0V状态时，Q1和Q2处于截止状态，致使发光二极管D1无法导通，呈现熄灭状态。
当输入电压源维持在0V状态时，Q1和Q2处于截止状态，致使发光二极管D1无法导通，呈现熄灭状态。
一旦电压源提升至3.3V，Q1和 Q2随之进入导通状态，此时D1成功被点亮。在此过程中，Q1和 Q2均处于放大区，以此确保电路的线性调节性能。若 Q2陷入饱和区，其基极电压将迫使 Q1基极电位降低，致使 Q1截止，进而导致 Q2同样截止。同理，若 Q1处于饱和区，且输入电压提升至5V，D1的导通电压为2V，那么 R2两端将承受3V电压，致使 Q2启动，将 Q1基极电位拉低，最终使 Q1截止，保障电路的稳定运行。
二、NPN型三极管电路的恒流调控机制
（一）电流上升场景
当发光二极管D1电流呈现上升趋势时，流经 R2的电流亦随之同步上升。这将导致 Q2基极电压升高，进而促使 Q2导通程度加深，拉低其集电极 - 发射极电压（Vce），即降低 Q1基极电压。此操作直接致使流经 R2的电流回落，借助负反馈机制实现电流的自我调节，直至电路恢复动态平衡。
（二）电流下降场景
反之，若发光二极管D1电流出现下降，流经 R2的电流也会相应减少，使得 Q2基极电压降低，从而导致 Q2集电极 - 发射极电压（Vce）上升，即 Q1基极电压升高。这一变化会促使 R2电流增加，进而使发光二极管D1电流回升，再次通过负反馈调节，直至电路达到稳定状态。通过这一恒流调控机制，流经负载D1的电流得以维持在恒定水平。具体恒定电流值由 Q2基极 - 发射极电压（约0.7V）与 R2阻值（51Ω）决定，计算得恒定电流约为13.7mA。
三、PNP型三极管恒流源电路原理剖析

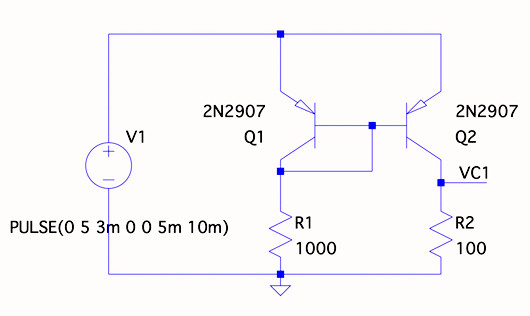

该电路架构中，R1为 Q1提供电流路径，Q1电流经 R1流向地（GND）。Q1与 Q2共享同一偏置电流，鉴于Q1和 Q2的Vbe值相同，流经 R1的电流与流经 R2的电流相等。
此电路巧妙利用 Q2的基极 - 发射极导通电压（0.6~0.7V）特性实现恒流控制。
此电路巧妙利用 Q2的基极 - 发射极导通电压（0.6~0.7V）特性实现恒流控制。

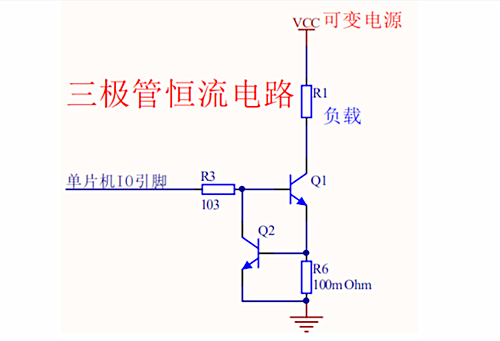

当 Q2导通时，会拉低 Q1基极电压，导致 Q1截止，负载R1因而无法正常工作。此时，流经负载R1的电流等同于流经 R6的电流，而 R6电流由其两端0.6~0.7V电压与自身阻值（固定值）的比值决定。即便负载R1的供电端VCC电压出现波动，流经 R1的电流仍能保持恒定，从而达成精准的恒流效果，确保电路在不同工况下的稳定性与可靠性。
