1. 基本原理
1. 基本原理

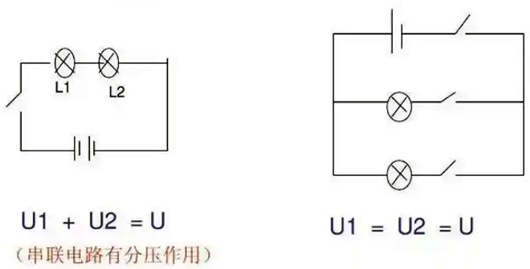

在串联电路中，所有元件（通常指电阻）依次连接形成单一电流通路。其核心特性在于：
电流一致性： 流经电路中每一个元件的电流（I）处处相等。
电压叠加性： 电路两端施加的总电压（U_total）等于各个元件两端电压（U1, U2, ..., Un）的代数和，即 U_total = U1 + U2 + ... + Un。
1.基于上述特性，当电流流经具有不同电阻值的元件时，每个元件两端的电压将按其电阻值的大小成比例分配。
这一现象称为串联分压或串联电压分配。其根本原因是电流在串联路径中恒定，根据欧姆定律（U = I * R），元件两端的电压必然与其电阻值成正比。
这一现象称为串联分压或串联电压分配。其根本原因是电流在串联路径中恒定，根据欧姆定律（U = I * R），元件两端的电压必然与其电阻值成正比。
2. 数学表述与分压规律
考虑一个由两个电阻 R1 和 R2 组成的简单串联电路：
流经 R1 和 R2 的电流 I 相同。
根据欧姆定律：
电阻 R1 两端的电压： U1 = I * R1
电阻 R2 两端的电压： U2 = I * R2
电路总电压： U_total = U1 + U2 = I * R1 + I * R2 = I * (R1 + R2)
由此可推导出串联分压公式：
以及每个电阻上的电压表达式：
U1 = U_total * (R1 / (R1 + R2))
U2 = U_total * (R2 / (R1 + R2))

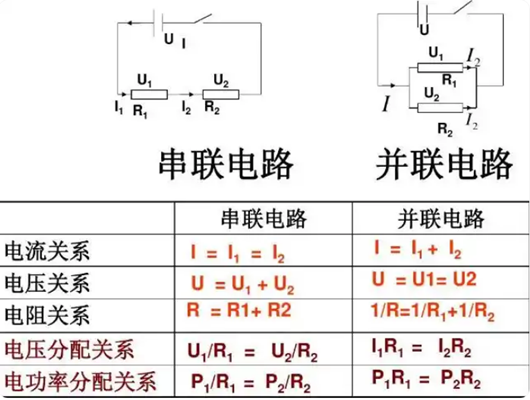

核心规律总结（串联分压规律）：
在串联电路中，电流处处相等 (I = constant)。
总电压等于各分电压之和 (U_total = ΣUi)。
总电阻等于各分电阻之和 (R_total = ΣRi)。
各电阻两端的电压与其电阻值成正比 (Ui ∝ Ri)。即电阻值越大的元件，其两端分配的电压也越高。
3. 工程意义与应用
串联分压原理在电路设计与分析中具有重要的实用价值：
电压计算与测量： 该原理是计算串联电路中各元件工作电压的基础。结合欧姆定律，可精确求解任意元件上的电压降和电流。
电压设定与调节： 通过精心选择串联电阻的阻值比例，可以在特定元件（如传感器、LED、集成电路输入引脚）上获得所需的精确工作电压 (U_desired = U_total * (R_desired / R_total))，无需额外电源。
安全保护： 理解电压分配有助于确保元件工作在其额定电压范围内。设计时需验证高阻值元件上的电压是否超过其耐压极限，必要时可并联泄放电阻或选用更高额定值的元件。
信号电平调整： 在模拟电路（如分压器网络、衰减器）中，串联分压是改变信号幅度的基本手段。
参考电压生成： 利用精密电阻串联，可从稳定电源（如基准电压源）产生精确的分压参考点。
