一、三极管结构基础

NPN三极管由两个N型半导体与一个P型半导体构成，而PNP三极管则由两个P型半导体与一个N型半导体组成，二者在结构上呈现出明显的对称性，为后续不同的导通特性奠定了基础。

二、工作原理阐述

NPN三极管导通条件：当在基极（B）与发射极（E）之间外加正向电压，同时在集电极（C）与发射极（E）之间施加反向电压时，NPN三极管进入导通状态。此时，电流遵循特定路径流动，即从集电极流入，依次经过基极与发射极，最终流出。这一过程体现了NPN三极管对外加电压极性的敏感性，只有当电压满足上述条件时，电流才会形成通路。

PNP三极管导通条件：与NPN三极管截然相反，PNP三极管需要在基极（B）与发射极（E）之间施加反向电压，并在集电极（C）与发射极（E）之间施加正向电压才能导通。导通后，电流流向也与众不同，电流从发射极流入，经基极再流向集电极。这种差异源于二者内部载流子的运动特性以及所掺杂半导体材料类型的不同，决定了它们在电路中发挥功能时对电压极性的独特需求。

三、开关电路应用要点

控制端输入信号与三极管类型选择：将三极管作为电子开关使用时，在控制端输入信号方面，若系统要求高电平信号触发导通，此时应选用NPN型三极管；反之，若需求为低电平信号实现导通，则PNP型三极管为合适之选。这一选择原则基于两种三极管导通所需基极与发射极之间的电压方向差异，巧妙地利用了它们的导电特性差异，以满足不同电路逻辑控制需求。

电源线路控制应用：在对电源线路进行控制时，通常遵循特定的三极管使用规范。一般而言，使用NPN型三极管来控制负极，而采用PNP型三极管对正极实施控制。这样的配置方式充分利用了两种三极管的电流流向特性，有助于简化电路设计，提高电路的稳定性和可靠性，同时便于与其他电路模块进行集成与匹配。

四、典型电路图例解析

NPN/PNP三极管反相器电路：在无输入电位状态下，Q1三极管处于截止状态。当输入端Vin施加高电平时，Q1导通，此时Q2三极管的基极获得高电位，导致Q2截止。该电路巧妙地利用了两个三极管的导通与截止配合，实现了对输入信号的反相处理功能，常用于数字电路中的逻辑非操作以及信号电平转换等场景。

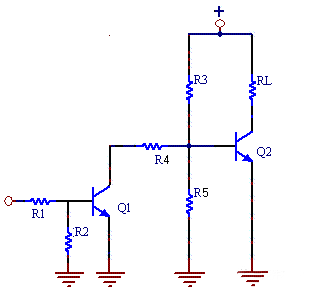

两只NPN三极管反相器电路：若输入端Vin无信号输入，Q1处于截止状态，此时Q2导通。而当Vin输入高电平时，Q1导通，这一动作促使Q2三极管的基极电位降低，进而使Q2截止。

该电路通过两只NPN三极管的协同工作，同样实现了信号反相功能，且在特定的电路环境中，能够提供更灵活的电路参数调整空间，适用于对信号完整性要求较高的数字电路设计。

PNP三极管开关电路（低电平触发）：当输入端悬空时，Q1三极管截止。一旦在VIN输入端接入低电平信号，Q1三极管即刻导通，进而驱动继电器吸合，实现对后续电路或负载的控制。

这种电路设计简洁实用，在许多需要低电平触发控制的工业控制电路、家用电器控制电路以及自动化设备控制系统中广泛应用，能够快速响应低电平控制信号，实现电路的通断控制功能。

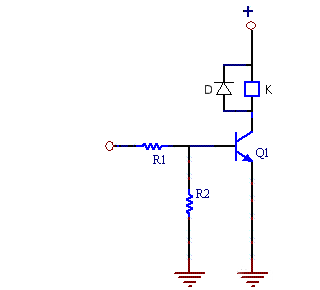

PNP三极管开关电路（高电平触发）：在Vin无输入电位时，Q1三极管保持截止状态。当Vin输入高电平信号时，Q1导通，触发继电器吸合动作。

该电路适用于需要高电平信号触发的特定应用场景，与低电平触发电路共同构成了PNP三极管开关电路的两种基本控制方式，为电路设计人员提供了多样化的选择，以满足不同控制逻辑要求。

三极管下拉电阻电路：当有高电位信号输入时，三极管Q导通。此时，由于发射极与集电极之间的导通路径形成，且电路中有负载电阻的存在，输出端电压被拉低，呈现出低电平状态。下拉电阻在该电路中起到了关键作用，它不仅限定了电流路径，确保三极管工作在安全电流范围内，还能在三极管截止时将输出端电压稳定地拉低至低电平，避免了输出端出现不确定的电压状态，常用于数字电路中的信号接地控制、电平转换以及噪声抑制等环节。

三极管上拉电阻电路：在有高电位信号输入的情况下，三极管Q导通。由于发射极与集电极导通，并且电路中接入了负载电阻，输出端呈现出高电平状态。

上拉电阻在此电路中发挥着至关重要的作用，它一方面限制了三极管导通时的电流，保护三极管免受过流损坏；另一方面，在三极管截止时，将输出端电压上拉至高电平，确保输出信号的稳定性与可靠性。该电路常见于数字电路中的信号源驱动、电平提升以及电路初始化等场景，对于维持电路正常工作逻辑具有不可或缺的作用。
