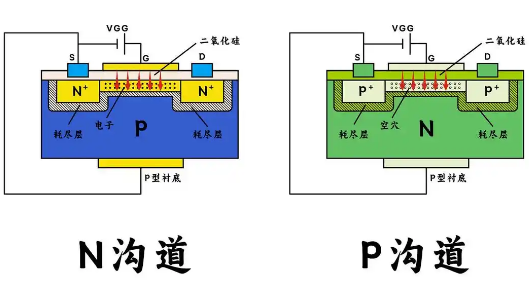

一、n沟道场效应管原理
n沟道场效应管的导电沟道由电子构成，故得名n沟道。当栅极电压相对于源极呈正时，栅极下方绝缘层中的负电荷被排斥，衬底中的正电荷被吸引至栅极下方区域，进而形成n型导电沟道，使得源极与漏极之间的电流得以流通。
二、p沟道场效应管原理
p沟道场效应管的导电沟道由空穴构成，因而称为p沟道。当栅极电压相对于源极呈负时，栅极下方绝缘层中的正电荷被排斥，衬底中的负电荷被吸引至栅极下方区域，形成p型导电沟道，允许源极与漏极之间电流流动。
三、n沟道与p沟道场效应管的差异
（一）工作原理层面
n沟道MOS管与p沟道MOS管均借助栅极电压调控沟道导电性。但因结构差异，n沟道MOS管在正栅极电压下导通，此时正电压吸引电子至沟道；p沟道MOS管则在负栅极电压下导通，负电压排斥电子，促使空穴占据沟道。
（二）结构构造层面

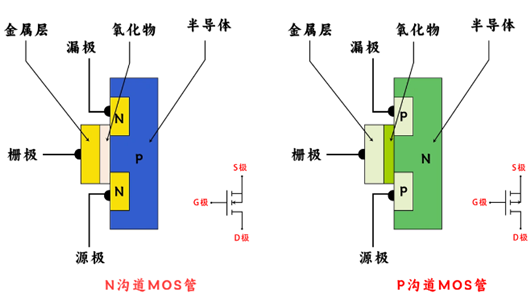

n沟道MOS管以掺杂少量正离子的P型半导体为衬底，在其上制作两个高浓度N+区，形成源极与漏极。随后，在源极与漏极间绝缘层上制备金属层作栅极。而p沟道MOS管选用掺杂少量负离子的N型半导体为衬底，于衬底上制作两个P+区充当源极与漏极，同样在源极与漏极间绝缘层上制备金属栅极。
（三）应用领域层面
得益于更高的电子迁移率，在相同条件下，n沟道场效应管导电性能往往优于p沟道场效应管。n沟道MOS管常见于低压、高速、低噪声环境的电路，像放大器、模拟电路以及低功耗设备中广泛应用。在电源管理电路里，例如DC-DC转换器的开关管，n沟道MOS管也频繁被采用，利于提升转换效率。
p沟道MOS管多用于低功率应用场景，如电源管理和模拟电路等低电压操作、低功率需求的场合。在逻辑电路“下拉”功能实现上，p沟道MOS管常被用来达成逻辑信号的翻转与传输。
在CMOS电路设计中，n沟道与p沟道场效应管常常协同运用，组合构建各类逻辑门和复杂电路。如此搭配能充分发挥两种沟道场效应管的各自优势，达成复杂多样的电路功能，满足不同电子系统的设计需求。
