一、PFC电路基本功能
PFC电路通过精准控制输入电流波形，使其与输入电压波形保持同步，从而优化功率因数并削减谐波含量。功率因数定义为输出有功功率与输入视在功率的比率，功率因数越高，表明电力在传输与转换过程中的效率也越高，能源的利用更加充分。

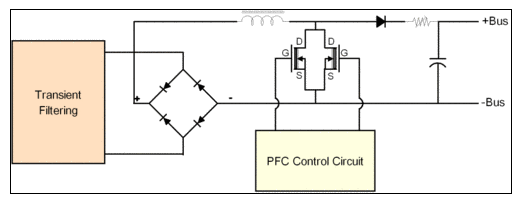

二、PFC电路图构成
整流桥：承担将交流电转换为脉动直流电的任务，为后续电路处理奠定基础。
滤波电容：对整流后的脉动直流电进行滤波处理，降低电压波动幅度，提升电能质量。
Boost电路：由电感、开关管（如MOSFET）、二极管和输出电容协同构成。开关管依据控制信号周期性开关动作，实现电压升压功能，并参与功率因数校正过程。
控制部分：涵盖电压误差放大器、乘法器、电流误差放大器、PWM控制器等组件。负责实时监测输入电压和电流，精准计算功率因数，并据此调节开关管状态，确保输出电流与输入电压同步。
三、PFC电路工作流程
电压电流检测：实时检测输入电压和电流信号，并将其传输至控制部分进行分析处理。
功率因数计算：根据检测到的电压和电流数据，运用特定算法计算当前功率因数，为后续调整提供依据。
电流相位调整：控制部分依据计算得出的功率因数，智能调控开关管状态，改变输出电流相位，使其与输入电压相位达成同步，这是提升功率因数的关键步骤。
输出电压稳定：持续监测输出电压，借助电压环和电流环的双闭环控制策略，确保输出电压稳定在设定范围内，保障后续电路及负载的正常运行。
四、PFC电路类型
被动式PFC（无源PFC）：包含电感补偿式和填谷电路式两种。电感补偿式通过在整流桥堆和滤波电容间接入适配电感量，借助电感特性减小交流输入基波电流与电压相位差，提升功率因数；填谷电路式借助整流桥后的填谷电路增大整流管导通角，填平谷点，使输入电流波形从尖峰脉冲转变为近似正弦波，该方式电路构造简单，功率因数补偿效果显著。
主动式PFC（有源式PFC）：由电感电容及其元器件构成，依托专用IC精准调控电流波形，对电流电压间相位差进行补偿。主动式PFC还可充当辅助电源，其输出直流电压纹波极小，电能质量高。
五、典型主动式PFC电路关键元件
功率MOSFET开关管：通常在一次侧散热片上安置两颗，分别标记源极（Source）、漏极（Drain）、栅极（Gate）以便识别与连接。
PFC二极管：采用与功率晶体管类似封装技术的功率二极管，仅具两根针脚，同样安装在一次侧散热片上。
电感与滤波电容：电感为电源中体积最大的电感元件；一次侧滤波电容则是主动式PFC电源一次侧部分最大的电解电容，二者对电路性能起关键支撑作用。
NTC热敏电阻：根据温度变化自动调节电阻值，与二级EMI中的NTC热敏电阻功能相似，用于温度补偿与电路保护。
主动式PFC控制电路：基于一颗IC整合电路，部分整合电路可同步管控PWM电路，此类整合电路被统称为“PFC/PWMcombo”，实现对开关管闭合的精准控制，确保整个PFC电路高效稳定运行。
