一、MOSFET与IGBT的介绍
场效应管主要分为结型场效应管（JFET）和绝缘栅场效应管（MOS管）两大类型。MOS管，即MOSFET（金属-氧化物半导体场效应晶体管），因栅极被绝缘层隔离，故也被称为绝缘栅场效应管。依据其结构与工作特性，MOSFET进一步可细分为N沟耗尽型、N沟增强型、P沟耗尽型以及P沟增强型这四大类别。
IGBT（InsulatedGateBipolarTransistor），中文名称为绝缘栅双极型晶体管，是一种由晶体三极管与MOS管结合而成的复合型半导体器件。
二、MOSFET与IGBT的特点
（一）MOSFET的特点
MOSFET凭借其高输入阻抗、快速开关速度、良好的热稳定性以及通过电压控制电流等特性，在电子电路领域有着广泛应用，常见于放大器、电子开关等电路设计中。
（二）IGBT的特点
IGBT具备高输入阻抗、电压控制功耗低、控制电路设计简洁、耐高压以及承受电流大等诸多优势。这些特性使得IGBT在交流电机、变频器、开关电源、照明电路、牵引传动等众多领域有着出色的表现，成为功率控制与转换的关键器件。
三、MOSFET与IGBT的结构特点

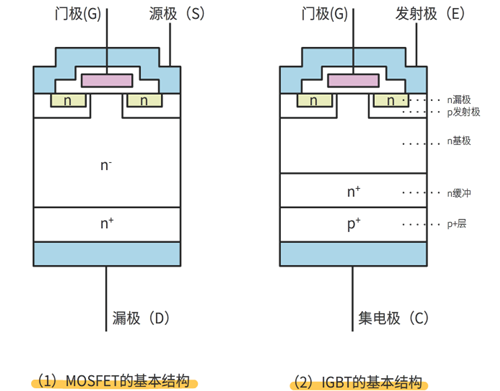

MOS管与IGBT管内部结构存在一定差异，下图展示了二者的内部构造。

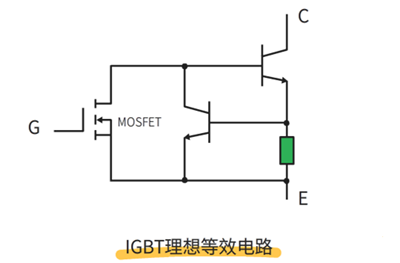

IGBT的构造是在MOSFET的漏极基础上增加额外的层而形成。从本质上看，IGBT实际上是将MOSFET与晶体管三极管进行了有机组合。尽管MOSFET存在导通电阻相对较高的不足，但IGBT有效克服了这一缺陷，在高压应用场景下，IGBT依然能够维持较低的导通电阻。
此外，若对比相似功率容量的IGBT与MOSFET，IGBT的开关速度可能会略逊一筹于MOSFET。这主要是由于IGBT存在关断拖尾时间，而较长的关断拖尾时间会使死区时间相应延长，进而对开关频率产生一定影响，限制了其在极高频应用领域的发挥。
此外，若对比相似功率容量的IGBT与MOSFET，IGBT的开关速度可能会略逊一筹于MOSFET。这主要是由于IGBT存在关断拖尾时间，而较长的关断拖尾时间会使死区时间相应延长，进而对开关频率产生一定影响，限制了其在极高频应用领域的发挥。
四、MOSFET与IGBT的工作原理
（一）MOSFET的工作原理
MOSFET由源极、漏极以及栅极端子构成，其核心工作原理是依据栅极电压的变化来调控漏极与源极之间的电流流通情况。具体而言，当栅极电压呈现正值时，N型区会形成导电通道，此时电流能够从漏极顺利流向源极；反之，若栅极电压为负值，则导电通道被切断，电流也就无法在漏极与源极之间流通。
（二）IGBT的工作原理
IGBT则是由发射极、集电极以及栅极端子组成，通过控制栅极电压来实现对集电极与发射极之间电流的有效控制。当栅极电压为正时，P型区中的电子会向N型区注入，从而形成导电通道，电流得以从集电极流向发射极；而当栅极电压变为负值时，导电通道被关闭，电流也就无法在集电极与发射极之间流通。
五、MOSFET与IGBT的优缺点
（一）MOSFET的优点
高开关速度：MOSFET能够实现非常快速的开关动作，这一特性使其在高频应用场景中表现出色，例如开关电源、逆变器等高频电路中，MOSFET能够高效地进行电能转换与传输控制，满足高频工作的需求。
低导通压降：在导通状态时，MOSFET的压降相对较低。特别是在低压应用环境下，这一优势更为显著，有助于实现高效率的电能转换，减少能量损耗，提升整个电路的能效水平。
高输入阻抗：MOSFET具有极高的输入阻抗，这意味着其对所连接的外部电路的影响微乎其微，能够轻松与各种不同类型、不同参数的电路进行集成，为电路设计提供了很大的便利性，同时也保证了信号传输的稳定性和准确性。
低功耗：在整个正常工作状态下，MOSFET的功耗处于较低水平。并且，当MOSFET处于关断状态时，其漏电流几乎可以忽略不计，这进一步降低了电路的整体功耗，使得采用MOSFET的设备在能源利用效率方面更具优势，尤其适用于对能耗较为敏感的应用场景。
低噪声：MOSFET的内部结构特性使其在工作过程中产生的噪声水平较低。对于那些对信号精度和稳定性要求较高的应用领域，如精密仪器仪表、音频信号处理等，低噪声特性能够有效避免噪声干扰对信号质量的影响，保证设备的正常运行和信号的准确传输。
（二）MOSFET的缺点
耐压能力有限：相较于IGBT等其他功率器件，MOSFET的耐压能力相对较弱。通常情况下，MOSFET更适合应用于较低电压等级的电路中。在面对高电压应用场景时，MOSFET可能无法满足其绝缘和耐压要求，容易出现击穿等故障，这限制了它在高压领域的广泛应用。
电流承受能力有限：尽管MOSFET能够处理较大电流，但与IGBT相比，其电流承受能力仍有所不足。在一些高功率、大电流的应用场景中，如工业电机驱动、高压输电等，MOSFET可能无法单独承担大电流的传输和控制任务，需要采用多个MOSFET进行并联等复杂设计来满足电流要求，这在一定程度上增加了电路的复杂性和成本。
（三）IGBT的优点
高效率：IGBT具备较低的导通电阻，这使得其在进行功率调节时能够有效降低能量损耗，实现高效率的电能转换与传输。在处理大功率电能时，IGBT的低导通电阻特性能够显著提升系统的整体能效，减少热量产生，提高设备的运行稳定性和可靠性。
大电流承受能力：IGBT能够承受较大的电流和电压，这一特性使其在高功率应用场景和高电压应用环境中有着不可替代的地位。无论是在工业生产中的大型电机驱动、变频调速系统，还是在电力系统的高压输电、变电设备中，IGBT都能够稳定地工作，可靠地传输和控制大电流，保障设备和系统的正常运行。
高速开关：虽然IGBT的开关速度相较于MOSFET略有不及，但其仍然能够在较短时间内完成开关操作，满足中低频电路的应用需求。在众多中低频功率转换场景中，IGBT的开关速度足以保证系统的高效运行，同时其在开关过程中产生的损耗相对较低，有助于提升系统的整体性能和效率。
良好的热导性：IGBT具有优良的热导性能，这使得其在高温环境下能够保持稳定的工作状态。在高功率应用中，器件往往会因电流通过而产生大量热量，良好的热导性能够及时将热量散发出去，避免器件因过热而损坏，延长器件的使用寿命，降低设备的维护成本，提高系统的可用性。
绝缘性强：IGBT的内外壳具备良好的绝缘性能，这一特性能够有效防止电磁干扰以及其他电气问题的产生，从而提高整个系统的安全性和稳定性。在复杂的工业环境和高电压应用场合中，良好的绝缘性能是保障设备可靠运行和操作人员安全的重要因素，IGBT在这方面表现出色，能够为系统提供可靠的电气隔离和保护。
（四）IGBT的缺点
开关速度较慢：与MOSFET相比较，IGBT的开关速度明显较慢，这使得其在高频应用领域受到一定限制。在高频电路中，快速的开关速度是提高系统效率和性能的关键因素之一，而IGBT较慢的开关速度会导致开关损耗增加，影响系统的整体性能，因此通常不适用于极高频的应用场景。
充电时间较长：IGBT的充电过程需要相对较长的时间才能完成开关操作。这在一些对动态响应速度要求较高的应用中可能会成为一个问题，例如在需要快速调节功率输出或频繁启停的系统中，较长的充电时间可能会影响系统的实时性和工作效率。
死区问题：由于体二极管的存在，IGBT在开关过程中可能会出现电流波动现象，这就是所谓的死区问题。死区问题会导致系统性能的下降，如在电机驱动应用中，可能会引起电机转矩脉动、振动和噪声等问题，影响电机的运行平稳性和可靠性，需要采取相应的措施来减小或消除死区效应的影响。
温度变化敏感：IGBT的性能对温度变化较为敏感。温度的变化会影响其电气特性，如导通电阻、开关速度等，进而可能导致系统性能的不稳定。在实际应用中，为了保证IGBT的正常工作和系统的稳定运行，需要对其进行有效的温度控制和散热管理，以减小温度变化对其性能的影响。
成本较高：作为一种高性能的功率半导体器件，IGBT的制造工艺相对复杂，生产成本较高。这使得采用IGBT的设备和系统在成本上相对较高，对于一些对成本较为敏感的应用领域，可能会增加经济负担，限制了其更广泛的应用。

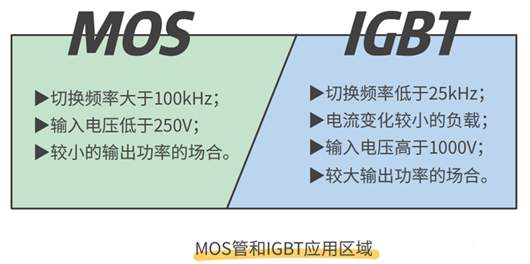

六、MOSFET与IGBT的应用选择
MOSFET凭借其卓越的高频特性，能够适应的工作频率范围广泛，从几百kHz至上MHz都能保持良好的性能表现。然而，其在高压大电流应用场景下的导通电阻较大，导致功耗也随之增加。而IGBT在低频以及较大功率的应用场合中展现出明显优势，具有较小的导通电阻和较高的耐压能力。
在实际应用中，MOSFET常被广泛应用于开关电源、镇流器、高频感应加热、高频逆变焊机、通信电源等对高频性能要求较高的电源领域。这些领域中的设备通常需要快速的开关动作和较高的频率来实现高效的电能转换与控制，MOSFET的高频特性使其成为理想的选择。
另一方面，IGBT则主要集中在焊机、逆变器、变频器、电镀电解电源、超音频感应加热等应用领域。这些领域往往涉及大功率、高电压的电能转换与控制，对器件的耐压能力、电流承受能力以及效率等要求较高。IGBT在这些方面表现出色，能够满足此类应用的需求，保障设备的稳定运行和高效工作。
