一、半波整流电路

（一）电路构成

半波整流电路主要由电源变压器 B、整流二极管 D 以及负载电阻 Rfz 三部分构成。其中，变压器的功能是将市电电压（通常为 220 伏）转换为电路所需的交变电压 e2，为后续的整流过程提供合适的电压输入。

（二）工作原理与波形分析

变压器次级产生的电压 e2 是随时间变化的正弦波电压。

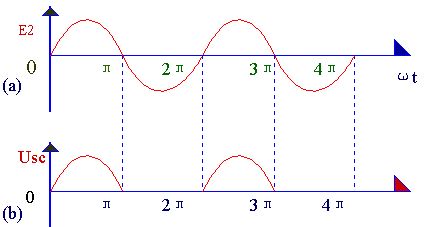

以图 2（a）展示的波形为例，在 0～K 时间区间内，e2 处于正半周状态，即变压器上端呈现正电位，下端呈现负电位。此时，二极管 D 承受正向电压而导通，使得 e2 通过二极管顺利加在负载电阻 Rfz 上。然而，在 π～2π 时间段，e2 转为负半周，变压器次级电压极性反转，下端变为正电位，上端变为负电位，二极管 D 因此承受反向电压，处于截止状态，导致负载电阻 Rfz 上无电压输出。随着时间推移，在 π～2π 时间内，电路重复 0～π 时间的工作过程；而在 3π～4π 时间内，则重复 π～2π 时间的工作状态。如此循环往复，交流电的负半周被有效“削”除，仅保留正半周通过负载电阻 Rfz。最终，在 Rfz 上形成单一方向（上正下负）的电压，如图 2（b）所示，成功达成整流目标。不过，此时负载电压 Usc 与负载电流的幅值仍随时间呈现脉动变化，故而这种输出被称为脉动直流。

（三）特点与应用局限

半波整流这种通过舍弃交流电负半周来获取直流成分的方法，整流效果的实现是以牺牲一半交流能量为代价的，电流利用率相对较低。经过计算分析可知，负载上获得的直流电压平均值 Usc 仅为 0.45e2。基于这一特性，半波整流电路更适合应用于高电压、小电流的工作场景，而在常规无线电设备中，由于其整流效率等问题，采用比例并不高。

二、全波整流电路

（一）电路结构

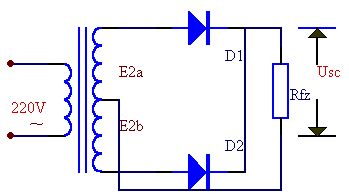

通过对半波整流电路结构进行巧妙改进，可得到全波整流电路。图 3 呈现了全波整流电路的原理图。从结构上看，该电路相当于两个半波整流电路的组合。与半波整流电路不同之处在于，全波整流电路要求变压器次级线圈中心抽头，将次级线圈分割为两个对称的绕组，进而在次级线圈两端引出两个大小相等但极性相反的电压 e2a 和 e2b，从而构建出两个独立的通电回路，即 e2a、D1、Rfz 以及 e2b、D2、Rfz。

（二）工作原理与波形阐释

结合图 4 的波形图可深入理解全波整流电路的工作机制。在时间范围 0～π 内，e2a 对二极管 D1 来说是正向电压，使得 D1 导通，在负载电阻 Rfz 上形成上正下负的电压；与此同时，e2b 对 D2 则是反向电压，D2 截止，如图 4（b）所示。当时间进入 π～2π 区间，情况发生反转，e2b 对 D2 成为正向电压，促使 D2 导通，负载电阻 Rfz 上依然得到上正下负的电压；对应的，e2a 对 D1 是反向电压，D1 处于截止状态，如图 4（c）所示。

（三）优势与挑战

全波整流电路的优势在于充分利用了交流电的正负两个半周，使负载电阻 Rfz 在交流电的整个周期内都有同一方向的电流流过，如图 4（b）示意，因此得名全波整流。相较于半波整流，全波整流显著提升了整流效率，负载直流电压平均值 Usc 可达 0.9e2，是半波整流的两倍。然而，这种电路也存在一些局限。首先，图 3 所示的全波整流电路对变压器提出了次级中心抽头的要求，这在实际制作过程中会带来诸多不便；其次，电路中每个整流二极管承受的最大反向电压是变压器次级电压最大值的两倍，这就需要选用能够承受更高电压的二极管，增加了元件选型的难度和成本。
