LED驱动原理图及方案解析
LED驱动原理图及方案解析

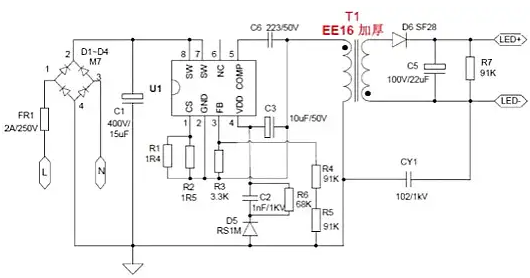

方案特点阐述
本 LED 驱动方案具备多项卓越特性。其一，集成高压启动模块，使灯具能够实现即开即亮的效果，有效规避了因启动电阻长期使用而出现老化开路的问题，确保灯具启动的稳定性和可靠性。
其二，内置高压智能 MOS 管（690V2.5Q），并采用 DIP7 封装形式。该封装方式使得高低压管脚之间距离充足，从而避免了打火炸机现象的发生，提升了产品的安全性。
其三，运用 QR 控制模式，此种模式有助于降低开关损耗，在提高驱动效率的同时，也延长了驱动器的使用寿命。
其四，工作频率设定为 100kHz，相较于传统较低频率的驱动方案，这一较高的频率能够缩小变压器的体积，进而有助于减小整个驱动电路的尺寸，使灯具设计更为紧凑。
其五，配备过温调节功能（OTC），赋予驱动器较强的抗干扰能力，确保在多系统环境下灯具不会出现闪灯现象。即使在灌胶后，输出电流依旧能够保持稳定，恒流精度控制在 3% 以内，为 LED 灯具提供了稳定的电力支持。
其六，具备全面的智能保护机制，涵盖输出开 / 短路保护、过压 / 欠压 / 过流保护以及 CS 电阻开路保护等多种保护功能，全方位保障驱动电路及灯具的安全运行，降低了因各种异常情况导致的灯具损坏风险。

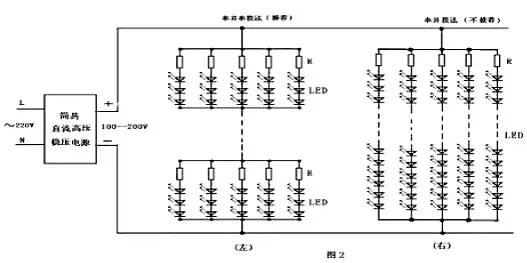

LED 驱动 - 镇流电阻方案
该驱动方案的原理电路图如图 1 所示。这是一种经典且一直沿用的简单电路。LED 工作电流的计算公式为：[具体公式]。由公式可知，电流 I 与镇流电阻 R 呈反比关系。当电源电压 U 上升时，电阻 R 能够限制电流 I 的过度增长，防止其超出 LED 的允许范围，从而在一定程度上保护 LED 灯珠。
此方案具有一定的优势，主要体现在电路结构简单，易于实现，成本较低，适合对成本较为敏感的小功率 LED 应用场景。然而，该方案也存在明显的不足之处。一方面，电流稳定度不高，容易受到电源电压波动等因素的影响，导致 LED 的亮度可能出现不稳定的情况。另一方面，电阻在工作过程中会发热并消耗功率，使得用电效率相对较低，一般仅适用于小功率 LED 的驱动，对于中大功率 LED 应用则显得力不从心。
通常，一般资料所提供的镇流电阻 R 的计算公式仅能满足工作电流 I 这一基本条件。然而，对于驱动电路的其他两个关键性能指标——电流稳定度和用电效率，该公式却未予以考虑。因此，依据此公式设计出的电路，在性能方面难以得到有效保障，难以满足对驱动性能有较高要求的应用场景。

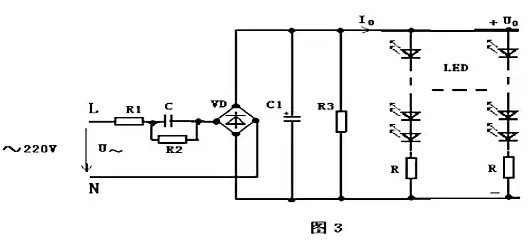

LED 驱动 - 镇流电容方案
该方案基于在交流电路中，电容所具有的容抗 XC 也能起到类似 “镇流作用” 的原理。与电阻不同的是，电容在工作时主要消耗无功功率，并不会产生热量。而电阻则会消耗有功功率，并将电能转化为热能耗散掉，因此镇流电容相较于镇流电阻，在一定程度上能够节省电能，提高电能利用效率。此外，采用镇流电容的方案还能够设计成将 LED 灯直接接入市电 ~220V 的方式，使用起来更为便捷，无需额外复杂的电源转换装置。
此方案的优势在于电路构造简单，成本相对较低，且供电方便，适用于一些对成本和供电便利性有较高要求的场景。不过，该方案同样存在一定的局限性，其电流稳定度和效率也均不高，主要适用于小功率 LED 的驱动应用。尤其在 LED 数量较多，串联后 LED 支路电压较高的情况下，这种镇流电容方案则更为适用，能够较好地满足此类特殊场景下的应用需求。
综上所述，不同的 LED 驱动方案各有优劣，在实际应用中应根据具体的使用场景、性能要求以及成本预算等因素，综合权衡后选择最为合适的驱动方案，以实现 LED 灯具的最佳性能和使用寿命。
