一、工作原理

移动电源基于能量存储与转换机制运作。其内置可充电电池作为电能载体，经由电路系统调控，实现电能的存储及适配输出，为各类电子设备提供稳定、适配的电力支持。

二、系统架构与功能模块

（一）充电管理系统

移动电源配备先进的充电管理系统，该系统依据电池电压参数，智能调节充电电流，全程管控预充、恒压充电以及浮充三大阶段，确保充电进程安全、高效，延长电池使用寿命。

（二）核心组件

外壳 ：采用坚固、轻便且具良好散热性的材料制成，为内部元件提供全方位物理防护，抵御外界机械冲击、电磁干扰。

电路板 ：承担核心调控职能，精准调整输入、输出电流与电压，配备多重防护机制，防止过流、过压、短路等异常状况损坏设备。

电芯 ：作为能量存储中枢，选用高能量密度、低自放电率的优质锂离子电池，保障移动电源续航能力与电能输出稳定性。

三、充电与放电机制

充电过程 ：移动电源接入市电充电时，220V 交流电经充电器转换为适配的直流电，输入至移动电源内部电池进行储能。充电管理系统实时监测电池状态，动态调整充电策略，确保充电安全稳定。

放电过程 ：为设备充电时，电芯存储的电能经升压系统转化，提升至设备所需的电压水平，通过标准 USB 接口稳定输出，满足手机、平板电脑等数码产品充电需求。

四、主要电路结构剖析

（一）输入充电控制电路

严控外部电源输入，具备完善的过压、过流防护功能，确保充电过程平稳可靠，防止异常输入电压、电流冲击损坏内部电路与电池。

（二）输出 DC/DC 转换电路

关键的电能转换模块，将电芯电压精准转换为适配各类数码设备的标准电压，涵盖 5V、9V、12V 等常见输出规格，满足不同设备充电需求。

（三）充电指示电路与电池电量检测显示电路

充电指示电路 ：直观呈现移动电源自身充电状态，通常以 LED 指示灯形式，明示充电进行中、已充满等不同状态，便于用户及时掌握充电进程。

电池电量检测显示电路 ：精准监测电芯剩余电量，通过数字显示屏或 LED 指示灯组，以百分比或电量格形式向用户直观展示，助力合理规划用电。

（四）电池保护和智能管理电路

集成过充、过放、过温以及短路保护等多重防护功能。智能 IC 实时监控电池电压、电流、温度等参数，一旦触及安全阈值，即刻启动保护措施，中断充电或放电回路，全方位守护电池安全与性能。

（五）升压系统

部分移动电源采用基于电感储能原理的 DC-DC 升压拓扑结构。利用开关管高频切换，驱动电感储能与释能，将电芯较低电压提升至适配设备充电的高电压水平，确保电能高效转换与稳定输出。

（六）充电管理系统

核心智能管控单元，统筹整个充电流程。运用 sophisticated 算法，精准调控充电电流、电压，依据电池实时状态动态优化充电模式，提升充电效率，延长电池循环使用寿命。

（七）锂芯容量指示电路

实时精准计量电芯剩余电量，将电量信息转化为直观的显示信号，经电量显示电路呈现给用户，电量显示精度可达 ±5%。

（八）电芯保护电路

全方位守护电芯安全，涵盖过充、过放、过温以及过流保护功能。硬件级保护电路与电池管理系统协同作业，双重保障电芯在极限工况下免受损伤。

五、典型电路图解析

（一）升压电路示例

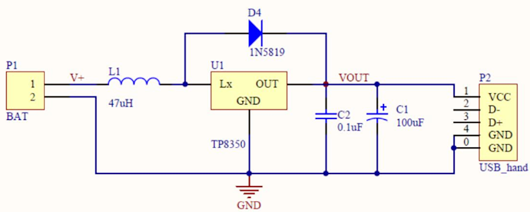

如下图，P1 可接入一节 1.5V（或多节并联）干电池，经 TP8350 升压芯片转化，稳定输出 5V 标准 USB 供电电压。该电路适用于为手机、MP3、MP4 等数码产品供电或充电，电路设计简洁高效，升压转换效率高达 85%。

（二）锂电池充电电路实例

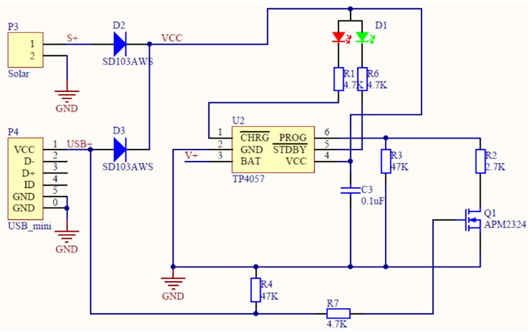

该电路以 TP4057 为核心控制芯片，P3 可接入太阳能电池板，依据电路参数，适配接入标称 6V 的太阳能电池板供电。P4 为标准 USB 供电接口，便于接入数码备用电源。二极管 D2、D3 担当防反灌角色，保障电路免受反向电流冲击。D1 为双色发光二极管，清晰指示充电状态，绿灯表示充电进行中，红灯表示充电完成或故障状态。TP4057 的 3 脚连接锂电池（4.2V）正极，2 脚连接锂电池负极，实现对锂电池精准、安全的充电管控。
