一、推挽式变换器基本原理

推挽式变换器作为电力电子领域中重要的功率转换电路，主要通过两个开关管的交替导通来驱动变压器的初级绕组，从而实现能量的有效传递以及电压的转换功能。其核心运行机制在于借助相位差为 180° 的控制信号，精准控制两个开关管的轮流导通与关断，将直流输入电压转变为高频交流电压，经变压器耦合后，再通过整流滤波环节，最终获取稳定可靠的输出电压，以满足各类电气设备的供电需求。

二、工作原理详细步骤

（一）交替导通与能量传递阶段

VT1 导通阶段 ：当控制信号 UA 处于高电平状态时，开关管 VT1 导通，此时输入电压被施加到变压器初级绕组 Np1 的两端，进而在初级绕组中形成不断线性增长的初级电流 Ip1。由于变压器的电磁感应原理，次级绕组 Ns2 会感应出相应的电压，该电压使得二极管 VD2 满足导通条件而导通，电流经过滤波电感 L 向负载持续供电，实现能量从初级到次级的传输与初步转换。

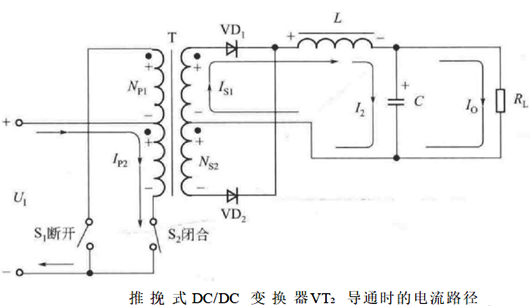

VT2 导通阶段 ：同理，当控制信号 UB 呈现高电平状态时，开关管 VT2 导通，输入电压转而施加到初级绕组 Npz 的两端，形成线性增加的初级电流 Ip2。此时次级绕组 Ns1 感应出反向电压，促使二极管 VD1 导通，滤波电感 L 继续发挥储能作用并向负载供电，保障负载两端电压的稳定与连续性。

整个交替导通过程在脉宽调制器（PWM）产生的两路互补信号的精准控制下有序进行，严格确保两个开关管交替工作，坚决避免出现同时导通的故障情况，以保障电路的安全稳定运行。

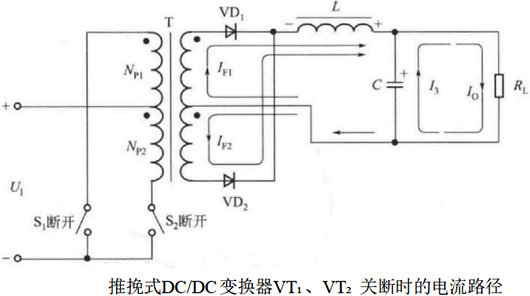

三、推挽式变换电路分析

推挽式 DC/DC 变换器主要依靠两个功率开关管 VT1 和 VT2 的交替导通来达成高效能量转换目标，其具体电路运行状态如下：

（一）控制信号 UA 为高电平时（VT1 导通，VT2 关断）

电路状态 ：控制信号 UA 一旦变为高电平，开关管 VT1 即刻导通，与此同时，VT2 处于关断状态。此时，VT1 导通相当于在电路中闭合了开关 S1，而 VT2 关断则相当于开关 S2 断开，电路路径发生相应切换。

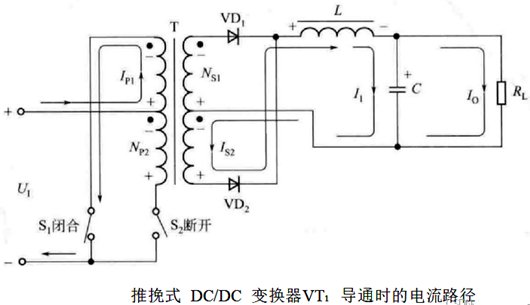

电流路径及能量传输 ：输入电压 U1 迅速施加到初级绕组 Np1 的两端，在初级绕组中初级电流 Ip1 开始线性增长。在变压器的耦合作用下，次级绕组 Ns2 产生感应电压 Us2，该电压施加到输出滤波电感 L 的左端，驱动形成线性增加的次级电流 Is2，进而在负载上产生输出电压 Uo，满足负载的用电需求。这一过程实现了能量从输入端到输出负载端的有效传递与初步转换，滤波电感 L 和后续的滤波电路共同作用，进一步提升输出电压的稳定性和质量，确保其符合负载设备的供电要求。
