直流电机控制原理与应用

直流电机作为一种重要的机电转换装置，能够将直流电能高效地转化为机械能，其控制技术是现代工业自动化领域不可或缺的关键环节。精准地控制电机的电流方向和大小，即可灵活调节电机的转速与转矩，满足不同应用场景下的多样化需求。

直流电机控制的核心要素涵盖电流控制与转矩调控两大方面：

在电流控制层面，主要借助调节电机输入电流这一手段来实现对电机转速及转矩的精准把控。具体实现路径多种多样：

调压控制：通过改变直流电源的输出电压，进而影响电机的输入电流，实现转速调节。当电源电压升高时，电机输入电流相应增大，电机转速也随之提升；反之则转速降低。

调阻控制：在电机电路中串联可调电阻，通过增减电阻值来改变电流大小。电阻增大，电流减小，转速降低；电阻减小，电流增大，转速提高。

PWM 控制：采用脉宽调制技术，利用电子开关器件（如晶体管等）的快速导通与截止，将直流电源转换为脉冲宽度可调的方波电压。通过改变脉冲的占空比，即脉冲导通时间与整个周期的比值，实现对电机平均电压的有效控制，进而调节电机转速。该方法具有控制精度高、响应速度快、损耗低等诸多优势，在直流电机控制系统中得到了广泛应用。

在转矩控制层面，重点在于调控电机的反电势以实现对转矩输出的精确管理。直流电机的转速与转矩和输入电流之间存在着明确的数学关系。一般而言，直流电机的转速与输入电压呈正比例关系，而转矩与输入电流呈正比例关系。基于这一特性，在实际控制过程中，通过合理调节输入电压和电流的大小，即可精准地控制直流电机的转速和转矩，使其满足各类生产机械和设备的运行要求。

直流电机控制器作为实现电机控制功能的关键设备，其电路原理较为复杂，具备诸多重要功能：

速度控制：能够根据实际需求精确调节电机的转速，保证设备的稳定运行和生产效率。

方向控制：可灵活改变电机的旋转方向，以适应不同工作场景下的正反转需求，为生产过程提供更大的灵活性。

电流限制：有效防止电机因过载等原因导致的过大电流冲击，保护电机及驱动电路免受损害，延长设备使用寿命。

欠压保护：当电源电压低于设定的阈值时，控制器能及时检测并采取保护措施，避免电机因欠压而出现故障或损坏，确保系统的可靠运行。

电机运行状态检测：实时监测电机的各项运行参数，如转速、电流、温度等，以便及时发现潜在问题并进行相应的处理，实现对电机的全方位保护和智能管理。

在硬件构成方面，直流电机控制器通常由电子控制器、电源以及电机等核心部件组成。其中，电子控制器是整个控制系统的“大脑”，常见的控制元件包括微控制器、单片机、逻辑门电路等。这些控制元件依据预设的控制算法和输入信号，通过精确调节 PWM 控制信号的电压大小、频率、占空比等关键参数，从而实现对电机运行状态的精准控制，使其按照预定的要求稳定、高效地运行。

直流电机控制器按照电机的类型主要分为无刷电机控制器和有刷电机控制器两大类。有刷电机控制器主要通过改变电机与电源之间的电流和电压关系来实现对电机转速、旋转方向以及启停的控制，其结构相对简单，成本较低，适用于一些对控制精度要求不是特别高的传统应用场景。而无刷电机控制器则借助先进的电子换相技术，能够实现对电机更加精细、高效、稳定的控制，具有更高的效率、更低的噪音以及更长的使用寿命等优点，因此在众多高端设备和新兴领域（如电动汽车、工业机器人等）中得到了越来越广泛的应用。

目前，直流电机控制器在众多行业和领域中均发挥着至关重要的作用。在传统的工业制造领域，如机床加工设备中，通过精确控制电机的转速和进给速度，可提高加工精度和表面质量；在印刷机械中，保障纸张传输和油墨印刷的同步性与稳定性；风机和压缩机设备中，根据实际负载需求灵活调节风量和气量，实现节能运行；输送机系统中，实现物料的高效、平稳传输等。与此同时，随着科技的飞速发展，直流电机控制器的应用范围还在不断拓展和深化。在电动汽车领域，作为核心动力源的驱动系统，其性能直接关系到车辆的加速性能、续航里程以及驾驶体验等关键指标；在太阳能和风能转换系统中，用于调节发电设备的运行状态，提高能源转换效率，实现清洁能源的有效利用等，展现出广阔的发展前景。

以下将介绍两种典型的直流电机控制器电路：

一、基于 NE555 的直流电机控制器电路

采用 NE555 定时器 IC 设计的直流电机控制器电路，因其结构简单、成本低廉且控制功能较为完善，受到了许多电子爱好者的关注和青睐。该电路不仅可以方便地调节电机的转速，还能实现电机旋转方向的切换，具有较高的实用性和灵活性。

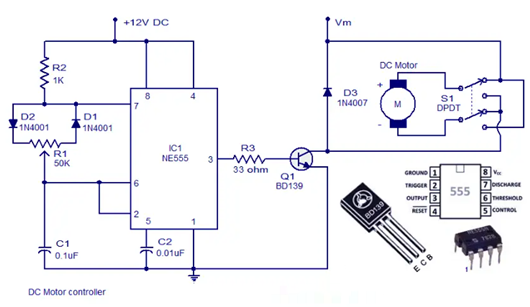

电路的核心部分是基于 NE555 构建的 PWM 电路。NE555 在此被配置为非稳态多谐振荡器工作模式，通过外部电位器 R1 的调节，可实现对输出脉冲占空比的精准控制。NE555 的输出端与晶体管 Q1 的基极相连，晶体管 Q1 在电路中起到功率放大和驱动电机的作用。当 NE555 输出的 PWM 信号占空比增大时，晶体管 Q1 基极获得的驱动电流增多，其导通程度加深，电机两端获得的平均电压升高，从而电机转速加快；反之，当占空比减小时，电机转速则相应降低。至于电机旋转方向的改变，则是通过 DPDT 开关 S1 实现的。该开关通过切换电机两端的电源极性，即可轻松实现电机的正反转功能，为实际应用提供了更多的便利。

二、基于 LM3578 的直流电机速度控制器电路

以 LM3578 开关稳压器为核心的直流电机速度控制器电路，适用于对电机转速控制精度和稳定性要求较高的应用场合。LM3578 芯片具备多种优势：

适应多种直流到直流电压转换拓扑结构：无论是降压、升压还是逆变等应用需求，均能够满足，具有很强的通用性和灵活性。

独特的比较器输入级设计：提供了用于反相和非反相输入的独立引脚，并且每个输入都配备有内部 1.0V 参考电压源，这大大简化了电路设计和 PCB 布局的复杂度，降低了设计成本和难度。

电流输出能力强：可支持高达 750mA 的输出电流，且具备集电极和发射极输出引脚，为电路设计提供了更多的灵活性，能够适应不同负载要求的电机驱动需求。

外部电流限制端子：可灵活地适应接地或 Vin 端子连接方式，以满足不同应用场景下对电流限制特性的要求，有效保护电机和驱动电路免受过流损坏。

内置板载振荡器：只需外接一个简单的电容器，即可轻松调整开关频率，范围从低于 1Hz 直至 100KHz，方便根据具体应用需求进行优化设计，提高系统的性能和效率。此外，LM3578 采用 PDIP/SOIC 封装形式，具有良好的散热性能和可靠性，其工作电压范围宽泛，为 2V 至 40V，能够适应多种电源环境。

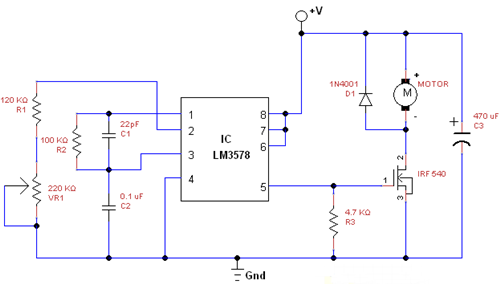

在该控制电路中，直流电机与直流电源以及输出驱动器 IRF540 MOSFET 相连，构成电机驱动回路。二极管 D1 的作用是为电机提供反电动势保护，防止电机在突然断电或反转时产生的反向电动势对电路造成损害，保障整个系统的安全稳定运行。LM3578 的引脚 5 输出控制信号，用于驱动 MOSFET 的栅极端子，控制其导通与截止状态，进而实现对电机供电电流的调节，达到控制电机转速的目的。引脚 8、7 以及引脚 6 短接，同时 LM3578 的 1 脚和 3 脚接地，形成稳定的电源连接。C1、C2、R2 等元件连接在引脚 1、3 以及地之间，构成振荡电路和滤波电路，用于产生稳定的开关频率和滤除电源噪声干扰，确保 LM3578 的正常工作和输出信号的稳定性。LM3578 的引脚 2 与 R1 和可变电阻 VR1 相连接，通过调节可变电阻 VR1 的阻值，可以改变流经引脚 2 的电流大小，从而影响芯片内部的控制电路，实现对电机转速的连续调节功能，满足不同工况下的转速需求。
