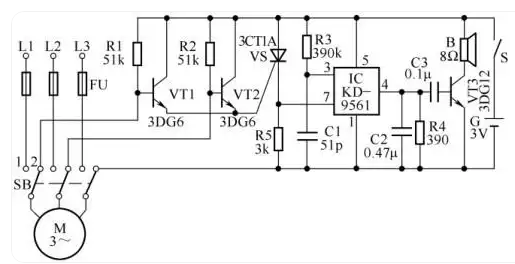

一、电动机防盗报警器电路
将本装置与三相电动机引线相连接，在电动机正常运转时，装置保持静默。当电动机停转后，若有人试图拆卸电动机的引线，装置将自动进入报警状态，发出警报声以警示。
工作原理
正常运转状态 ：SB 是三相双投刀开关，当合在 “1” 的位置时，电动机正常运转。此时，扳动 SB 到 “2” 的位置，装置处于工作状态。合上开关 S，装置处于警戒状态；断开开关 S，装置处于解除警报状态。
报警触发机制 ：将 SB 扳向 “2” 位置后，VT1、VT2 基极经电动机 M 内部线圈接地，晶闸管 VS 关断，IC 触发端无触发电压，扬声器 B 不发声。当有人偷盗电动机时，只要拆开三相电动机三根引线中的任意两根，就会使 VT1 或 VT2 进入饱和状态。电流通过 VT1 或 VT2，触发 VS 导通，IC 输入端获得正向触发电压，其输出端输出报警电信号。经 VT3 放大后，驱动扬声器 B 发出报警声。

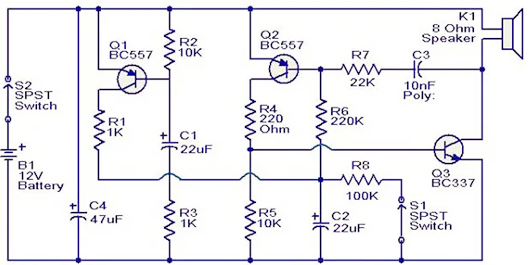

二、紧凑型电子警报器电路
电路构成与功能
这是一个基于三个晶体管的紧凑型电子警报器电路，适用于与其他警报或警报器项目结合使用，例如防盗警报器、自动工厂警报器等，也可作为简单的按下警报使用。
工作原理
非稳态多谐振荡器 ：该电路基于由 Q2 和 Q3（BC557 和 BC37）组成的互补晶体管对，连接为非稳态多谐振荡器，直接驱动扬声器。
电容器充电与放电过程 ：晶体管 Q1 用于为电容器 C2 提供完全充电。当电源打开时，按下按钮开关 S1，电容器 C2 通过电阻 R8 缓慢放电。这使得电路以低频振荡，然后随着电容器完全放电而增加到高频并无限期地保持。当开关 P1 释放时，输出频率缓慢下降，因为 C2 通过电阻 R6 和晶体管 Q2 的基极 - 发射极结充电至正电压。当 C2 完全充电至电池正电压时，电路停止振荡。

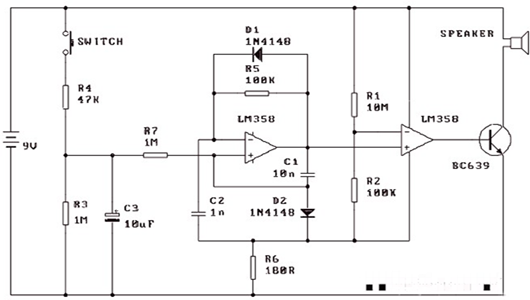

三、简单电子警报器电路
电路特点
这是一款低成本、简单的电子警报器，仅由 9V 电池供电。该电路可以提供报警电路中的最终电路块模块，使用继电器来激活它。
工作原理
电容器充放电过程 ：当按下开关时，C3 通过 R4 充电，时间常数为 0.47 秒。当释放开关时，C3 开始通过 R7 和 R3 进行较慢的放电，时间常数约为 5 秒。
运算放大器设置 ：运算放大器设置为压控振荡器。这个简单电子警报器电路中的控制电压是 C3 充电和放电时电压的指数上升和下降。
振荡器输出与切换 ：当振荡器（引脚 7）的输出切换为低电平时，C1 上残留电荷，使引脚 5 保持在切换点以下。通过 R7 的电流与 C3 上的控制电压成正比。该电流对 C1 进行放电，导致引脚 5 上的电压以与 C3 上的电压成比例的速率上升至开关点。
运算放大器关闭与再次开启 ：当达到切换点时，引脚 7 切换为高电平，并首先通过 C1 将引脚 6 拉高。这会导致运算放大器暂时难以开启。但 C3 通过 D2 快速充电，导致引脚 5 上的电压降至开关点以下，导致运算放大器再次关闭。
运算放大器输出与缓冲 ：运算放大器输出的正脉冲将固定量的电荷放入 C2，略微提高引脚 6 的电位。这会导致引脚 6 上的电位上升并有助于运算放大器的急剧关闭。此外，R5 和 C2 将引脚 6 上的上升沿延迟足够长的时间，以获得良好的输出脉冲。然后重复该循环。
输出脉冲与声音产生 ：在 C3 放电周期期间，C1 的充电速率随着振荡器的每次重复而降低（因为控制电压较低），并且输出频率相应较低。在 C3 充电周期期间，情况相反。输出脉冲由第二个运算放大器缓冲，然后电流施加到驱动晶体管。输出波形的占空比较低，但发出的声音却出奇的响亮。
