变频电源原理,变频器结构原理介绍
变频器是一种能够实现电机转速和转矩精确控制的电气设备，其核心工作原理是通过 AC→DC→AC 的三级电能转换，将市电转换为频率和电压可调的正弦波交流电，从而满足不同工业场景下对电机运行状态的精准调控需求。
变频器是一种能够实现电机转速和转矩精确控制的电气设备，其核心工作原理是通过 AC→DC→AC 的三级电能转换，将市电转换为频率和电压可调的正弦波交流电，从而满足不同工业场景下对电机运行状态的精准调控需求。

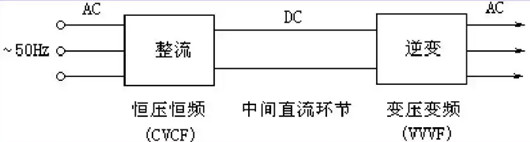

一、变频器的构成与工作原理
整流环节
变频器首先通过整流将输入的交流电转换为直流电。这一过程通常由二极管整流桥或可控硅整流器完成。当交流电输入到整流单元时，利用二极管或可控硅的单向导电特性，将交流电的正半周和负半周分别导通，从而使输入的交流电压在输出端转变为脉动的直流电压。随后，借助滤波电容的作用，进一步平滑该直流电压，使其更加稳定，为后续的直流环节做好准备。
直流环节
直流环节的主要任务是存储和稳定整流后的直流电，并为逆变单元提供能量支持。该环节通常由大容量的电容和电感组成。电容在充电过程中存储能量，当负载需要能量时，电容放电以提供电流。而电感则起到平滑电流的作用，减少电流的波动。中间直流环节的电压稳定性对于变频器的正常运行至关重要，它为逆变单元提供了一个稳定的直流电源。
逆变环节
逆变环节是变频器的关键部分，其作用是将中间直流环节的直流电转换为频率和电压可调的交流电，以驱动电机。这一过程通常由多个绝缘栅双极型晶体管（IGBT）组成。当 IGBT 导通时，直流电流通过电机绕组，产生磁场，使电机转动；而当 IGBT 关断时，电机绕组中的电流通过续流二极管形成回路，维持电机的磁场。通过快速地交替导通和关断不同的 IGBT，可以产生不同频率和电压的交流电，进而实现电机转速的调节。
二、变频器的控制原理
速度调节
变频器通过改变输出的频率来调节电机的转速。根据电机的转速公式 n = 60f/p（其中 n 为电机转速，f 为电源频率，p 为电机极对数），当改变电源频率 f 时，电机的转速也会相应地改变。这种速度调节方式使得电机能够根据实际生产需求实现无级调速，提高生产效率和设备的灵活性。
转矩控制
通过控制变频器输出的电压和电流，可以调节电机的转矩。电机的转矩与电压和电流的乘积成正比，即 T = K×U×I（其中 T 为电机转矩，K 为常数，U 为电机电压，I 为电机电流）。变频器能够根据负载的变化自动调整输出的电压和电流，从而实现对电机转矩的精准控制，确保电机在不同负载条件下稳定运行。
保护功能
为了确保变频器和电机的安全运行，变频器配备了多种保护功能。例如，过流保护能够在电机电流超过额定值时迅速切断电源，防止电机因过流而损坏；过压保护则在电源电压过高时启动，避免变频器和电机因过电压而击穿；过热保护通过监测变频器内部温度，当温度过高时及时采取措施，如降低输出功率或停机散热，以防止变频器因过热而失效；短路保护则在电路发生短路时立即切断电源，保护变频器和电机免受短路电流的冲击。
