在半导体器件领域，PN 结二极管的反向击穿特性至关重要。于常规状态下的反向偏置 PN 结，仅有微小漏电流，其值基本恒定。一旦反向电压逾越特定阈值，PN 结便突兀开启大电流导通模式（参考图 1），此即反向击穿现象。若无外力限流，极有可能损毁器件。

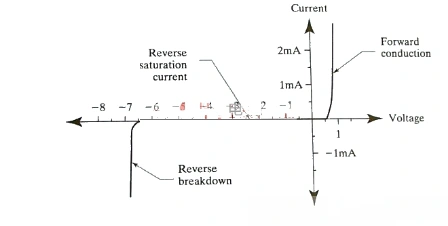

图 1.PN 结二极管反向击穿示意

反向击穿通常界定固态器件最大工作电压。但经恰当限流措施后，反向击穿的 PN 结可变身稳定电压参考源。

一、反向击穿机制剖析

雪崩倍增 ：反向偏置 PN 结时，耗尽区随偏置升高而拓宽，不过电场强化 pace 更快。强劲电场加速载流子，使其高速穿越耗尽区，撞击晶格原子，释放价电子，催生新载流子。一载流子可撞出成千上万新载流子，形似滚雪球成雪崩，故名雪崩倍增。

隧道效应 ：此为量子机制过程，载流子借助量子隧穿，无视障碍，短距离迁移。当耗尽区薄至临界值，载流子能隧穿跃过。隧道电流受耗尽区宽度、结电压差主宰，由此引发的反向击穿称齐纳击穿。

二、击穿电压影响要素

结反向击穿电压与耗尽区宽度紧密相连，耗尽区越宽，击穿电压越高。轻掺杂致使耗尽区宽阔，击穿电压攀升。击穿电压低于 5 伏，齐纳击穿主导；高于 5 伏，雪崩击穿占优。

基于工作机制，PN 二极管衍生出齐纳二极管（低击穿电压，低于 5 伏）、雪崩二极管（高击穿电压，高于 5 伏）。不过，工程师常统称其为齐纳管，易引混淆。

三、几何形状对击穿电压的影响

结击穿电压除受掺杂特性左右，还深受几何形状影响。前文探讨平面结情境，实际多曲面结，曲率强化电场，削减击穿电压，曲率半径越小，击穿电压越低。肖特基二极管因金属 - 硅交界面边缘断层，电场强化显著降低击穿电压，需特定手段弱化肖特基势垒边缘电场。

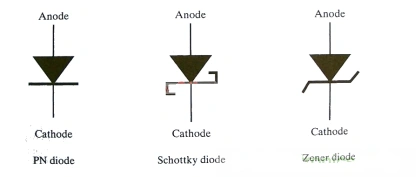

图 2 呈现 PN 结、肖特基、齐纳二极管电路图符号，箭头指示正向偏置电流方向，齐纳二极管虽箭头方向易引误导，但其常处反向偏置态。

图 2 PN 结、肖特基、齐纳二极管电路图符号

四、齐纳二极管应用误区及原则

在齐纳二极管应用中，初学者易陷入误区，总结如下：

理想化特性认知偏差 ：低压齐纳管实际曲线欠理想，不能仅凭标称值臆想其性能。

保护应用关键要素忽视 ：利用齐纳管做保护时，需考量漏电流、确保截止电压余量、关注导通状态电压变化，且各要素相互牵制，需权衡取舍。

动态内阻及反应迟钝性不明 ：齐纳管动态内阻致电压随电流变，反应存在延迟，结电容亦影响其高频响应。

据此总结应用原则：

低压齐纳管应用需谨慎，尽量规避。

作保护器件时，合理选取 UZ，保障 UWMAX＋UM（UM＞0）。

设计秉持 “动态” 理念，顾及电路反应迟缓性。

遵循墨菲定律，预留充足设计冗余。

五、稳压管典型稳压电路解析

如下图，

D1 为稳压二极管，与负载 R2 并联，R1 为限流电阻。电网电压升高，Vin 上升，Vout 升高苗头显现，D1 电流剧增，I 增大，R1 压降增大，抵消 Vout 升高；电网电压降低，Vin 下滑，Vout 下降趋势出现，D1 电流骤减，I 减小，R1 压降减小，抵消 Vin 下降。负载电流增加，R1 压降上升，Vout 下降，D1 电流锐减，R1 压降回降，Vout 稳定。稳压管主导电流调节，限流电阻负责电压调整，稳压管动态电阻越小、限流电阻越大，输出电压越稳。
