在开关电源的运行过程中，其一直处于开闭循环状态，这使得电源内部器件不仅需具备高强度以承受反复的开关冲击，还要拥有极短的反应时间来确保电源的稳定运行。一般而言，开关电源的工作效率维持在几十千赫兹至几百千赫兹之间。为适配这种高频的开关模式，开关电源中的整流管对反向恢复时间（Trr）有着严苛的要求。从理论层面来讲，普通的二极管因反向恢复时间较长，无法满足需求，而应选用反向恢复极快的肖特基二极管。
慢恢复工频整流管的应用场景
在开关电源的实际应用中，慢恢复工频整流管 1N4007 被用于主控 IC 供电绕组的整流环节，这一设计能够有效解决多绕组系统中偏置电压偏高的问题。例如，在采用某款 IC 设计的 5 路输出 DVB 电源批量生产过程中，出现了较高的不良率，主要表现为电源无法正常工作或出现打嗝现象。经过实际测量发现，IC 的供电电压偏高，触发了 IC 的过压保护机制。
对于多路输出电源而言，要实现良好的交叉调整率是对变压器设计的一大挑战，偏置供电绕组电压偏高在所难免。在此情境下，仅通过增大整流二极管串联电阻的作用是有限的，因为其主要功能在于滤除尖峰电压，而真正导致 IC 保护的是偏置绕组电压过高。此时，慢恢复工频整流管的优势便得以凸显。

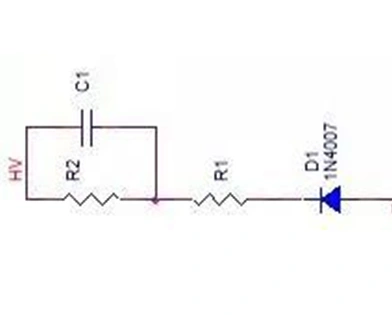

在开关电源设计中，常见的 RCD 吸收电路结构如图所示，其中 D1 通常选用快恢复二极管。若变压器设计存在不合理之处，导致漏感较大，那么在开关管断开瞬间，漏感产生的电压较高，进而引发较长的振荡时间，这不仅会使 MOS 管的电压应力增大，还可能导致 EMI 辐射超标。尽管在日常的开关电源设计中，通常不建议使用反应较慢的二极管，但这并不意味着这类二极管毫无价值。在某些特殊情况下，慢恢复二极管反而能够有效解决一些棘手的问题。
电阻与电容的检测方法
电阻检测
检测电阻时，应先将万用表调至合适的电阻档位，将电阻单独放置于绝缘物体之上，确保测棒稳固地接触电阻两端，此时所读取的电阻值若处于标示阻值及其误差范围内，则表明该电阻性能正常。在测量过程中，必须保证电阻两端的导体与测棒金属部分不与任何电路或导体（包括人体）发生接触，以免干扰测量结果，产生错误数值。若使用测试夹，电阻可处于悬空状态进行测量。
电容检测
检测电容时，将电容器接入电源，若接通瞬间万用表指针无摆动，则说明电容器失效或出现断路情况。若表针持续指示电源电压而不发生摆动，则表明电容器已短路。若表针摆动正常但未能返回零位，这说明电容器存在漏电现象，且所指示的电压数值越高，代表漏电量越大。在测量容量较小的电容器时，所使用的辅助直流电压不得超过被测电容器的耐压值，以免因测量过程导致电容器击穿损坏。若要精准测量电容器的容量，需借助电容电桥或 Q 表来完成。上述简易检测方法仅能对电容器的好坏进行初步判断。
对于容量较大的固定电容器，可用万用表的电阻档（R×1000）测量电容器两极，观察表针摆动情况，摆幅越大，说明电容器的电容量越大。在测量过程中，若测试棒持续接触电容器引线，表针应指在无穷大（∞）附近，反之则表明该电容器存在漏电现象，其电阻值越小，漏电量越大，电容器质量越差。
在检查线路板上的电解电容器时，对于耐压较低的电解电容器，应将电阻档置于 R×100 或 R×1K 档位，将红表笔接电容器的负极，黑表笔接正极，此时万用表指针会摆动，随后恢复至零位或零位附近，这表明电解电容器质量合格。通常情况下，电解电容器容量越大，充电时间越长，指针摆动速度也越慢。
