一、简述：
发光二极管（Light Emitting Diode，简称 LED），这一名称源自英文字母的精巧组合，是半导体发光领域划时代的杰作。其电气符号如同微观世界的路标（图 1），指示着电子元件的正负极：阳极（A）与阴极（K）分别以独特标识区分。
LED 的诞生可追溯至 1962 年，当时它只能发出黯淡的红光，仿佛微弱的烛光在夜色中摇曳。然而，技术的进步为其披上了七彩霓裳。如今，它已能覆盖从红外线到可见光、再到紫外线的广阔光谱区间，光强也逐步攀升至新高度。从室内照明到户外显示，从交通信号灯到汽车照明，从显示屏背光到光纤通信，LED 的身影无处不在，成为现代光电技术的基石。
二、发光原理：

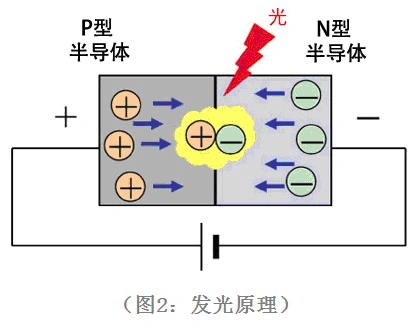

LED 的核心结构 ——PN 结，是其发光奥秘的藏宝图。与普通二极管仅具备单向导电性不同，LED 的 PN 结如同一座微观的能量工厂。
N 型半导体（negative），富含电子的负电载体；P 型半导体（positive），空穴的聚集地，正电的象征。当正向电压施加于这半导体的结合部，电子与空穴在能量的驱动下相遇、重组，这一刹那释放出可观的能量。能量的出口，是以光的形式跃迁而出，完成从电能到光能的直接转化。
与传统光源形成鲜明对照，早期白炽灯等先将电能转化为热能，再摇身一变成为光能的低效光源，其大量光能被无谓消耗。LED 则如同光能的精妙魔术师，凭借直接的能量转化机制，将电能高效地转化为光能，避免了能量在热能停留的停顿，从而实现光效的飞跃。
三、结构解密：LED 白光的微观拼图

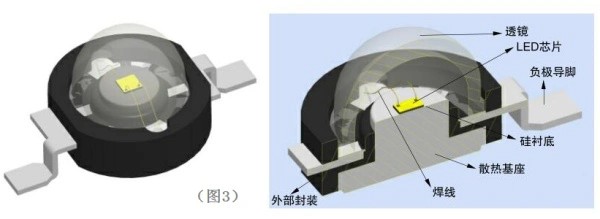

以常见的 LED 白光为例，其结构如同一个精密的微观生态系统（图 3）：
芯片 ：它是光源的起点，也是光的诞生地。在微小的硅片上，凝聚着半导体技术的精华，其发光效率、光谱特性等关键性能指标，决定了 LED 的品质与应用前景。
支架 ：这一看似简单的结构，实则是散热与导电的桥梁。它包括衬底、散热基座及引脚，为芯片提供稳定的物理支撑，同时引导电流流入芯片，并将芯片工作时产生的热量迅速传导至外界，保障芯片的正常运行。
金线 ：如同输送电流的金丝血脉，金线连接芯片与引脚，确保电流的精准传输。其材质、粗细等参数，直接影响电流的流通效率与芯片的工作稳定性。
透明树脂 ：它是芯片的保护罩，也是光线的传输通道。透明树脂封装芯片，隔绝外界环境对芯片的侵蚀，同时凭借其透明特性，让芯片发出的光顺利透出，照亮世界。
从芯片到透明树脂，每一个部件都紧密协作，共同构成了 LED 白光的微观世界。它们相互依存、相互作用，将微观的光电效应转化为宏观的光明，为人类的生活和科技发展持续赋能。
