一、全波整流概述
全波整流是一种用于处理交流电的电路技术。在全波整流电路中，每个半周期内均有一个整流器件（例如晶体二极管）导通，两个整流器件交替工作，其连接方式使得电流以相同方向流经负载。与半波整流相比，全波整流充分利用交流电的两个半波，显著提升了整流效率，使输出电流更易于平滑处理，因而广泛应用于各类整流器中。
全波整流电路要求电源变压器具备中心抽头。无论交流电处于正半周还是负半周，流经负载电阻 R 的电流方向始终保持一致。
用2个二极管全波整流电路如下图：
用2个二极管全波整流电路如下图：

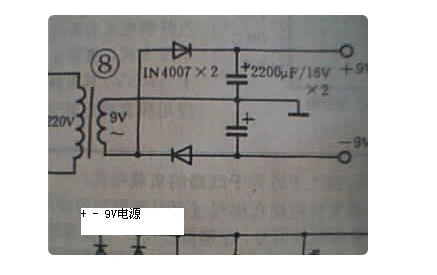

二、双电源全波整流电路
一种常见的全波整流电路由两个二极管构成，可以形成正负 9V 的双电源输出。若仅需使用正电源，则只需连接正 9V 和地线即可。
4个二极管全波整流电路图
4个二极管全波整流电路图
三、桥式整流电路
桥式整流电路利用四个二极管构成桥式结构。输入正弦波的正半部分由两只二极管导通，得到正输出；输入正弦波的负半部分则由另两只二极管导通，由于它们的反接特性，输出仍然是正的。桥式整流器对输入正弦波的利用率是半波整流的两倍，是交流电转换为直流电的关键步骤。

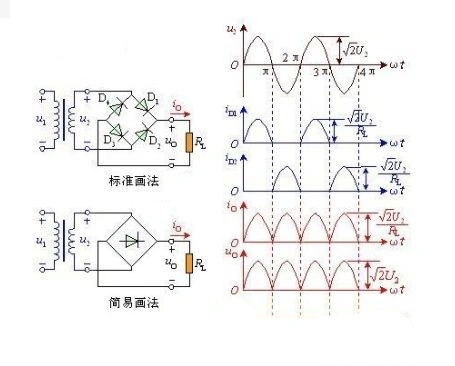

单相全波桥式整流器电路工作原理
在单相全波桥式整流器中，四个二极管互相连接成桥式结构。在交流输入电压 U2 的正半周内，二极管 D1 和 D3 导通，D2 和 D4 截止，负载 RL 上得到上正下负的输出电压；在负半周内，D1 和 D3 截止，D2 和 D4 导通，流过负载 RL 的电流方向与正半周一致。桥式整流电路利用变压器的一个副边绕组和四个二极管，在交流电源的正、负半周内，为负载提供方向不变的脉动直流电压和电流。
桥式整流二极管通常由 4 只单个二极管封装在一起，因其独特的连接方式而得名，常用于各种电子设备中。
