一、智能充电技术
现代充电器采用高频电源技术与智能动态调整充电算法，通过微处理器精确控制充电过程。其核心在于Wsa+Pulse充电曲线优化，使充电电流能够随电池电压的升高自动调节，有效提升充电效率。在充电末期，结合脉冲充电模式，可减少电池极化效应，延长电池寿命，确保充电效果更加稳定可靠。
二、MOSFET（金属-氧化物半导体场效应晶体管）工作原理
MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor），简称MOS管，是一种基于半导体电场效应控制电流的功率器件。其核心结构由栅极（Gate）、源极（Source）、漏极（Drain）构成，通过栅极电压调控导电沟道的形成与关闭，从而实现电流的通断控制。
MOS管的主要特点包括：
1、对称性设计：源极（S）和漏极（D）可互换使用，不影响器件性能（适用于大多数标准MOSFET）。
2、低栅极驱动电压：通常仅需几伏至几十伏即可实现高效控制。
3、高输入阻抗：栅极几乎不消耗电流，适用于低功耗应用。
4、宽工作温度范围：可在-55°C至+150°C环境下稳定运行。
5、低噪声、高放大倍数：适用于精密电子电路。
MOSFET主要分为N沟道（NMOS）和P沟道（PMOS）两种类型，广泛应用于开关电源、电机驱动、充电管理等领域。
三、中高压MOSFET在充电系统中的应用
在充电器和电源系统中，中高压MOSFET承担关键开关功能，影响整体效率与可靠性。选型时需重点考虑：
耐压能力（如650V及以上）
导通电阻（RDS(ON)）——影响功耗与温升
开关速度——决定高频应用性能
散热设计——需匹配封装热阻与系统散热条件（如风冷、散热片尺寸等）

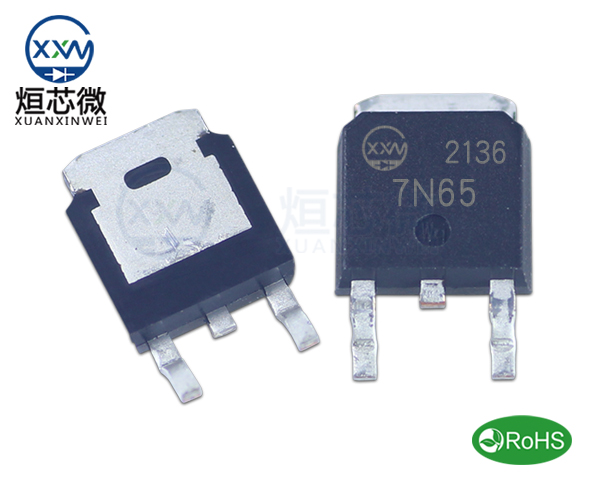

四、推荐型号：XXW7N65 中高压MOS管
XXW7N65 是一款高性能中高压MOSFET，适用于充电器、开关电源等场景，其关键参数如下：
耐压：650V
电流：7A
导通电阻（RDS(ON)）：1.25Ω（@VGS=10V）
低反向传输电容（Crss）——提升开关效率
快速开关特性——优化高频应用性能
100%雪崩测试——确保高可靠性
五、选型与散热优化建议
在实际应用中，需根据系统散热条件（如风冷/自然冷却、散热器尺寸、环境温度等）选择合适的封装（如TO-220、TO-220F、TO-252等），确保MOSFET在高效运行的同时保持低温升，提升整体系统寿命。
XXW7N65 凭借优异的电气性能和可靠性，是充电器、UPS、逆变器等中高压应用的理想选择。
