打开一张芯片原理图，你有没有发现一个奇怪现象？
有的芯片电源脚标VCC，有的却标VDD，还有VSS、VDDA、GND。明明都是供电，为什么名字不一样？
很多初学者认为只是厂家随便命名，但真正的硬件工程师知道：这些符号背后，隐藏着半导体技术从三极管时代到MOS时代的发展路线。
要理解VCC和VDD，首先要回到半导体发展的源头——三极管。
早期数字电路大量采用双极型晶体管BJT。以NPN三极管为例，三个引脚分别是基极B、集电极C和发射极E。
当基极施加控制电流后，集电极和发射极之间形成导通路径，电流主要从集电极流向发射极。
因此，集电极C对应的供电电压，被命名为VCC，其中第一个C代表Collector（集电极）。
为什么叫两个C？
这是一种历史命名习惯，第二个字母用于表示该电压属于集电极供电系统，而不是代表两个不同的节点。

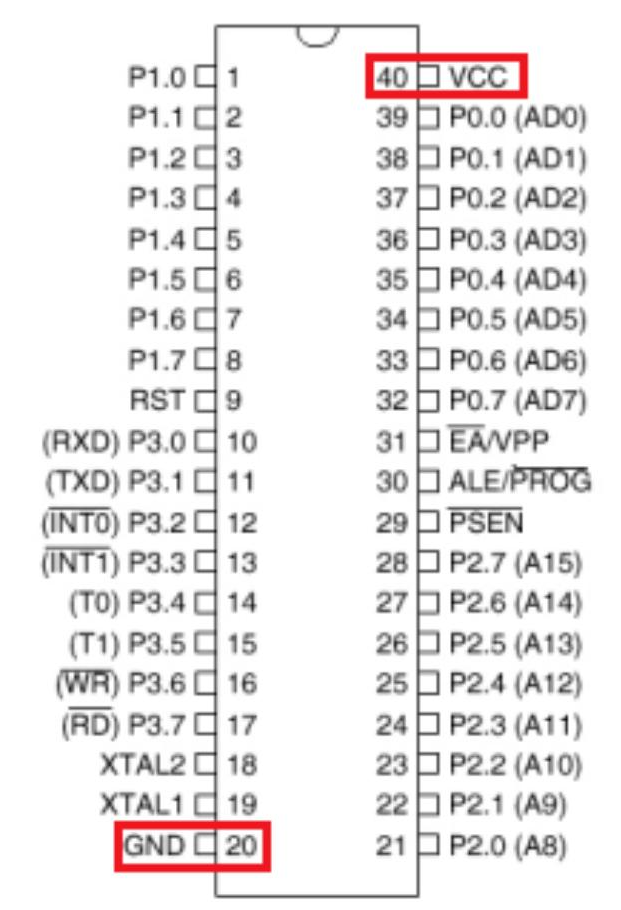

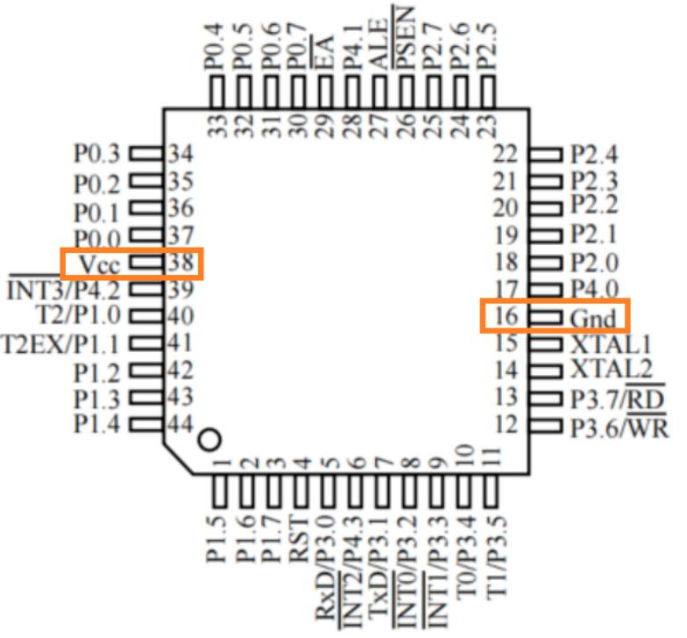

所以在经典TTL逻辑电路、早期单片机以及部分模拟电路中，经常能看到VCC作为正电源标识。
随着芯片规模不断扩大，MOSFET逐渐取代三极管成为集成电路的核心器件。
MOS管是电压控制器件，栅极几乎不消耗直流电流，功耗更低，而且更容易实现高密度集成。

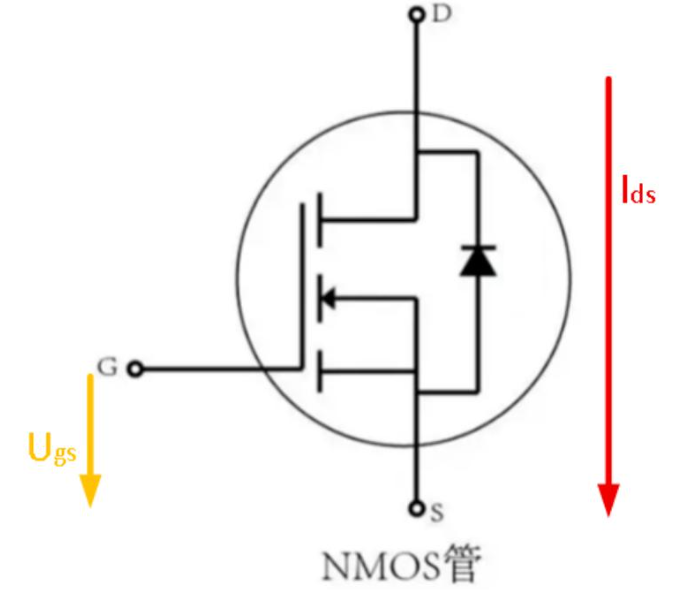

MOS管的三个极分别是Gate栅极、Drain漏极、Source源极。
在NMOS结构中，漏极Drain负责连接电源侧，因此漏极供电电压被命名为VDD。
其中D代表Drain（漏极），第二个D同样沿用了电源命名习惯。
所以简单理解：VCC来自三极管时代，VDD来自MOS时代。
那么VDD一定比VCC低吗？答案是否定的。
很多人把VDD等同于3.3V，把VCC等同于5V，这是一个常见误区。
真正决定电压大小的，不是名字，而是芯片内部工艺、电平标准以及设计需求。

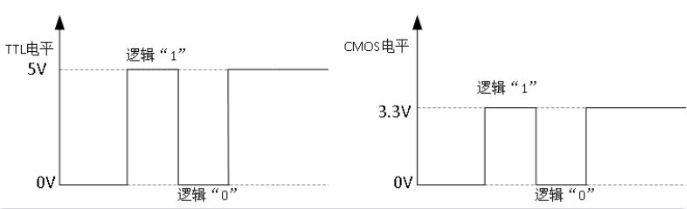

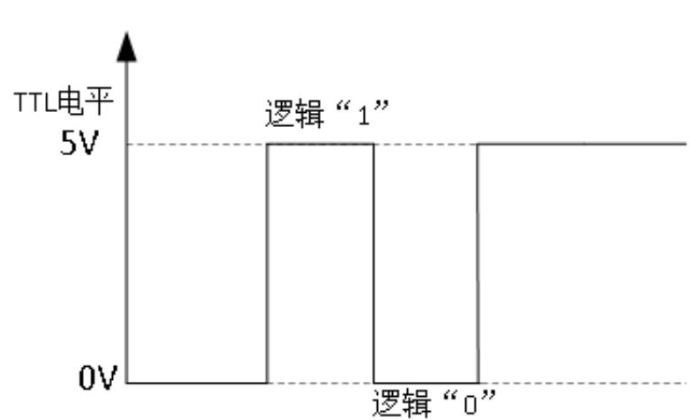

TTL时代主要采用5V逻辑，而CMOS时代为了降低功耗，逐渐发展出3.3V、2.5V、1.8V甚至更低电压系统。
但采用CMOS工艺，并不意味着一定使用低电压。芯片设计目标、内部电路结构都会影响最终供电要求。

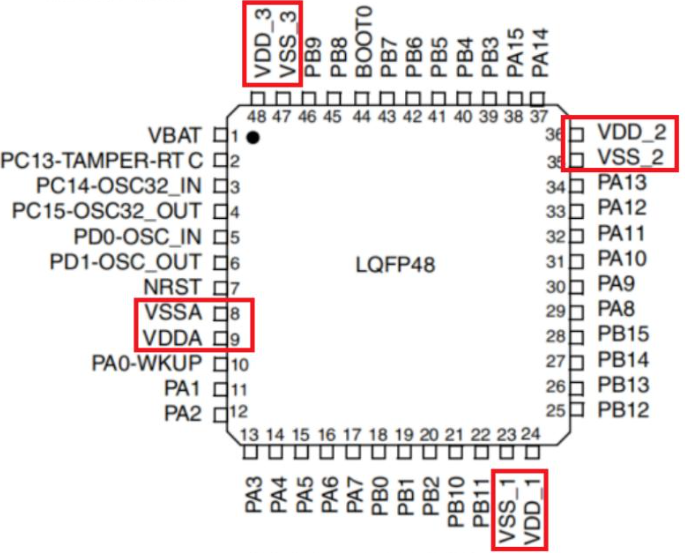

在现代MCU和SOC中，经常还能看到VSS、VDDA等名称。
VSS通常对应MOS结构中的Source（源极），作为芯片内部参考地使用；VDDA中的A代表Analog，表示模拟电源。
这些命名，本质上都是工程师为了让复杂芯片内部结构更加直观。
