加装加速电路后，MOS管依旧烧毁？两大驱动加速电路深度解析
加装加速电路后，MOS管依旧烧毁？两大驱动加速电路深度解析
不少新晋硬件工程师在开发开关电源、电机驱动类项目时，总会遇到一个棘手问题：MOS管异常发热，甚至毫无征兆地击穿烧毁。业内工程师都清楚，这类故障大多是因为MOS管开关速率过低，导致开关损耗急剧增加引发的。
但很多人在MOS管栅极自行加装加速元器件后，改善效果却参差不齐，甚至完全没有作用。本文结合资深硬件工程师实战经验，拆解两款最常用的MOS管开关加速电路，清晰对比低成本RCD阻容二极管方案与专业图腾柱驱动方案的核心差异，拆解二者底层工作逻辑，帮大家精准选对适配电路，规避炸管问题。

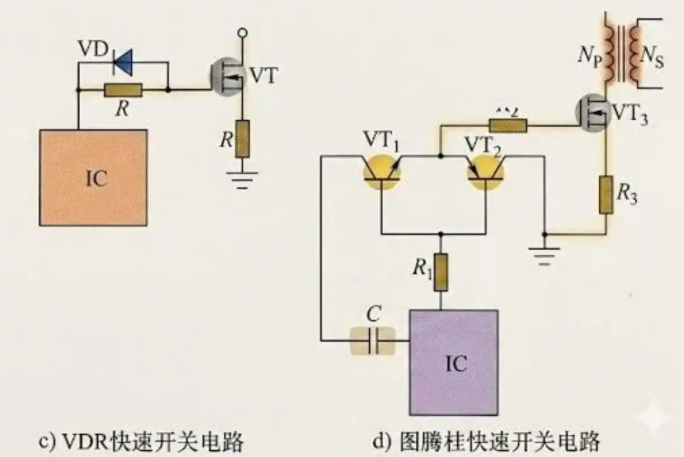

方案一：高性价比的小众方案——栅极RCD加速网络
绝大多数新手容易出现认知误区，将栅极专用的RCD加速网络，与漏极的RCD吸收电路混为一谈，这也是电路调试出错的核心原因之一。需要明确的是，该电路是专门为MOS管栅极驱动设计的加速结构，二者作用位置、功能完全不同。
核心工作原理
这款电路的设计核心是动态阻抗调节。当驱动电平信号发生翻转时，电路中的二极管会瞬时导通，为MOS管栅极的残留电荷搭建一条低阻抗的快速释放通路。同时，并联电容会通过瞬时充放电特性，产生短时电流尖峰，快速完成栅极电容的充电过程，以此提升MOS管的开关响应速度。
实战避坑要点
短板限制：该电路对开关速率的优化效果有限，仅能将MOS管开关速度提升20%-50%，性能提升幅度较低，无法满足高速工作场景。
潜在隐患：阻容元器件的参数匹配精度要求极高，调试难度大。一旦参数搭配不合理，会直接引发栅极振荡问题，不仅无法优化性能，还会大幅增加MOS管烧毁的概率。
适配场景：仅适用于开关频率100kHz以内、功率50W以下的低频、小功率设备，常见于低成本小家电、便携式小型驱动电路等对性能要求不高的场景。
方案二：中大功率高频首选——图腾柱驱动电路
当MOS管结电容（Ciss）较大，或是设备工作在高频工况下时，简易的RCD阻容加速网络会彻底失效，无法满足开关驱动需求。针对高频、大功率的严苛工作场景，互补型BJT图腾柱推挽驱动电路，是行业通用的标准高性能解决方案。
核心工作原理
图腾柱电路本质是一套独立的大电流放大驱动单元。常规驱动芯片的输出电流较弱、驱动能力有限，而经过NPN、PNP一对互补三极管的信号放大后，可输出大功率推挽驱动电流，大幅强化驱动能力。
MOS管开通阶段：上方NPN三极管快速输出拉电流，瞬间填满MOS管结电容，实现快速开通；
MOS管关断阶段：下方PNP三极管全力工作，通过灌电流快速将栅极电荷泄放至地，极速完成关断动作。
整套驱动机制可将MOS管开关过渡时间压缩至纳秒级别，极大降低开关损耗。
实战避坑要点
电路短板：相较于RCD电路，图腾柱电路结构更复杂，需要搭配两组互补三极管，硬件成本和布线难度更高。同时，上下三极管切换过程中存在短暂直通风险，电路设计时必须精准配置死区时间，避免短路故障。
适配场景：广泛应用于200kHz以上高频开关电源、电机驱动器、工业逆变器等中大功率设备，适配所有需要低损耗、高效率、高稳定性的工业级场景。

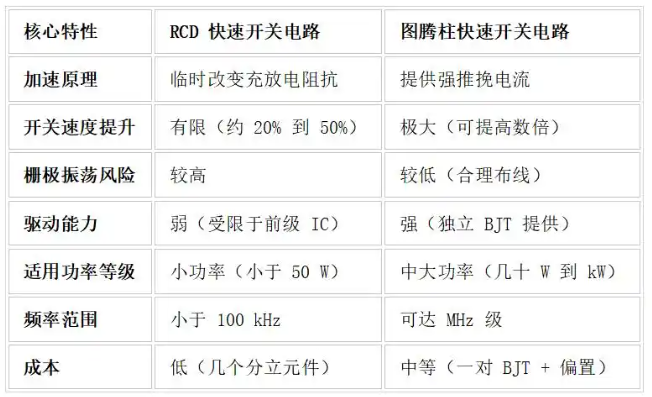

这张表能让你一目了然
这张表能让你一目了然
工程师选型准则：按需取舍，平衡成本与性能
硬件电路设计没有通用的万能方案，所有选型的核心都是在成本与性能之间寻找最优平衡。
如果是小功率、低频的小型项目，功率仅几十瓦，对开关速率、工作效率要求不高，优先选用RCD栅极加速网络，电路简洁、成本低廉，完全可以满足基础使用需求；
如果产品定位中高端，需要适配高频、大功率工况，且对设备效率、电磁兼容性、运行稳定性有严苛要求，务必选用图腾柱驱动电路，从根源上解决MOS管发热、炸管问题，保障设备长期稳定运行。
