MOS管高频发烫炸机根源！两种栅极加速驱动电路彻底解决开关损耗
PCB调试总有这样的窘境：前期精准核算导通损耗完全达标，可MOS管一旦接入高频工况，就会快速发烫、甚至炸机。很多工程师第一反应是更换更大封装的MOS管，其实90%的这类故障都和器件规格无关，核心问题是栅极驱动能力不足！驱动乏力会让MOS管长期滞留在米勒平台的线性过渡区，开关拖尾严重，损耗持续飙升。
想要根治高频发热问题，先要吃透开关损耗核心公式：
从公式能清晰看出：电压、电流固定时，开关损耗完全取决于开关过渡时间与工作频率。因此优化电路的核心思路很明确：优化栅极充放电路径阻抗，压缩开通、关断耗时，这是降低高频发热的根本方案。
从公式能清晰看出：电压、电流固定时，开关损耗完全取决于开关过渡时间与工作频率。因此优化电路的核心思路很明确：优化栅极充放电路径阻抗，压缩开通、关断耗时，这是降低高频发热的根本方案。
方案一：低成本优选——被动式栅极加速电路（RCD/R2D/VDR）
针对100kHz以内、预算受限的低频小家电、消费电子项目，无需复杂架构，采用分立元器件搭建被动加速网络，就能以极低成本改善开关特性。

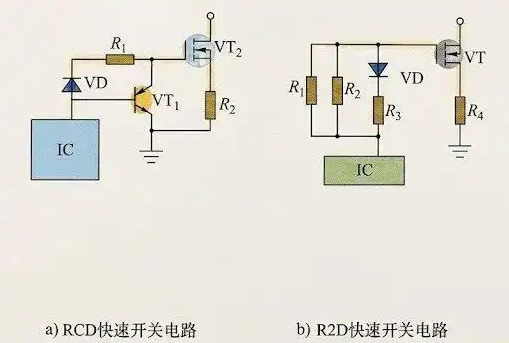

1. RCD、R2D 高速开关电路
RCD加速电路：器件开通阶段，依靠二极管与阻抗网络配合，快速完成栅极充电；器件关断瞬间，三极管饱和导通，构建低阻抗回路，将栅极残留电荷快速泄放至地，缩短关断时长。
R2D改良架构：通过双电阻搭配二极管的组合设计，精准调节充放电速率配比，刻意让关断速度远快于开通速度，从硬件层面规避上下管直通串扰风险，提升电路稳定性。

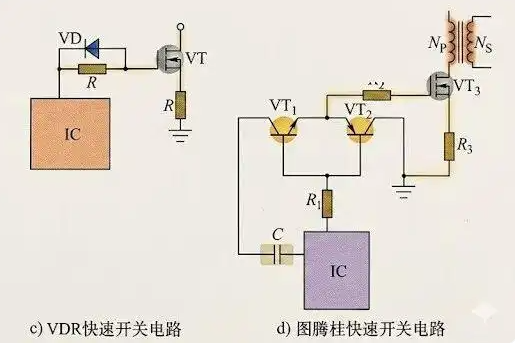

2. VDR极简加速电路（高性价比补丁方案）
这是极致精简的低成本优化方案，仅用少量元器件实现差异化开关控制：
开通阶段：二极管反向截止，驱动电流仅能通过电阻通路，放缓开通斜率，有效抑制高频EMI电磁干扰；
关断阶段：二极管快速导通，绕过限流电阻形成超低阻抗泄放通道，极速抽干栅极电荷，大幅缩短关断时间，整套方案硬件成本仅几毛钱。
工程师实战避坑要点
被动加速电路高度依赖调试经验，RC参数匹配精度要求极高，参数失衡极易引发栅极高频振荡，反而损伤MOS管。同时这类电路无电流放大能力，面对大结电容MOS管，会出现驱动能力不足、“小马拉大车”的短板。另外务必区分：本文的栅极RCD加速网络，和漏源极用于尖峰吸收的RCD保护电路功能、位置完全不同，切勿混用混淆。
方案二：高频大功率终极方案——图腾柱主动驱动电路
针对200kHz以上高频工况，或是几十瓦至几千瓦的中大功率设备，比如逆变器、电机驱动器、高频服务器电源等，被动式电路性能完全不足以支撑，必须采用互补图腾柱推挽驱动，实现纳秒级极速开关。
纳秒级高速开关核心原理
图腾柱电路由NPN、PNP一对互补三极管构成推挽输出结构，具备极强的电流驱动能力，可对主控IC微弱的驱动信号进行功率放大：
开通瞬间：NPN上管导通，强力拉取供电电流，瞬间填满MOS管栅极结电容，实现极速开通；
关断瞬间：PNP下管导通，搭建大电流泄放回路，快速清空栅极残余电荷，实现瞬时关断。
硬核设计准则
图腾柱驱动电路必须紧贴MOS管布局，最大限度缩短高频大电流走线环路。它能将微弱的IC控制信号，转化为大电流推挽驱动信号，开关波形规整干净、无多余振荡，彻底解决高频工况下的发热、炸机难题，是工业级大功率设备的标配方案。

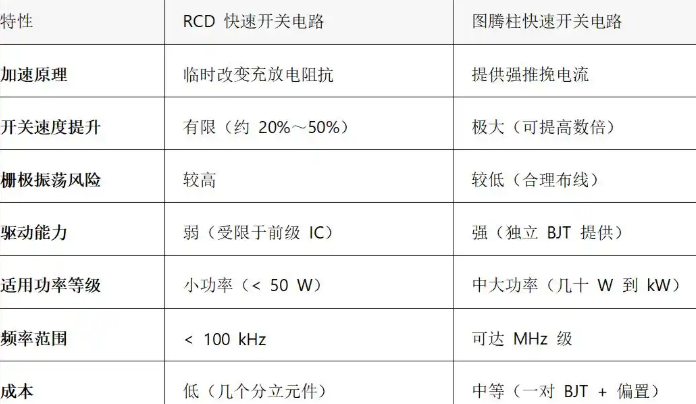

一分钟精准选型指南，杜绝炸机
性价比低成本场景：低频小家电、普通消费电子、低功率设备，优先选用RCD/VDR被动加速电路，省钱、够用、调试便捷。
高频大功率场景：高频开关电源、电机驱动、工业逆变器、服务器电源等设备，必须采用图腾柱主动驱动电路，依靠强驱动能力压低开关损耗，保障设备长期稳定运行。
