    为什么硬件工程喜欢在PCB上狂焊“0Ω电阻”真不是为了省钱

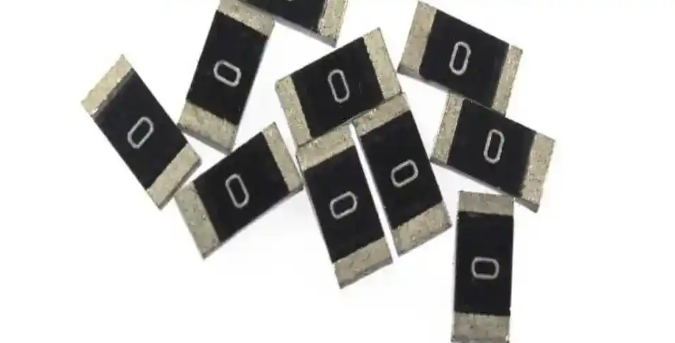

    0Ω电阻
    别再把0Ω电阻当导线!硬件老工程师详解它的12个核心妙用
    很多硬件新手都有一个误区:PCB板上标注0Ω的贴片电阻,本质就是一段普通导线,直接铺铜连通线路完全没问题。
    如果也是这么认为,那你完全低估了资深硬件工程师的设计巧思。在数百兆的高频电路场景中,不存在绝对理想化的导电线路,电磁规律会直接打破新手的固有认知。
    现实中,0Ω电阻并非真正的零阻值器件。在专业工程师的设计体系里,它是兼具线路切换、调试预留、噪声隔离功能的多功能核心元器件。若是盲目用铺铜导线替代,会直接舍弃电路设计的灵活性、可调试性与稳定性,丢掉电路设计的核心精髓。
    本文将从硬件架构设计视角,全方位拆解0Ω电阻在实际项目中12个硬核实用场景,带你吃透这个不起眼小器件的设计逻辑。
    一、灵活适配:低成本实现电路功能迭代
    1. 功能切换,节省改版成本
    电路设计中无需频繁加装物理开关、跳线帽。只需在PCB预留0Ω电阻焊盘,即可实现功能自由切换:焊接A路电阻启用蜂鸣器功能,焊接B路电阻点亮LED指示灯。后续产品功能迭代、型号细分,仅需烙铁焊接调整,无需重新绘制、打样PCB,极大压缩产品改版成本与周期。
    2. 单面板线路跨接,优化布线密度
    在布线紧凑的单层PCB板上,遇到线路无法规避、必须交叉的情况时,0Ω电阻就是最优的“线路立交桥”。通过电阻跨接的方式规避线路短路问题,让低成本的单面板实现接近双面板的布线密度,兼顾电路性能与生产成本。
    3. 替代传统跳线,杜绝接触故障
    量产产品常用的跳线帽存在明显短板,设备长期震动容易松动脱落,还可能被人为误触碰、拔除,引发电路故障。改用0Ω电阻焊接固化后,不仅成本更低、焊接稳定性更强,还能彻底解决接触不良问题,同时规避跳线帽天线效应引发的电磁干扰问题。
    0Ω电阻
    二、调试利器:大幅提升硬件测试便捷性
    1. 阻值预留占位,规避改版麻烦
    针对LED限流电阻这类前期无法精准确定参数的器件,设计阶段可先用0Ω电阻临时占位。待PCB打样完成,实测电路最优工作电流后,直接替换为对应阻值的精准电阻,无需割线、飞线补救,调试操作干净高效。
    2. 预留电流测试节点,无损检测功耗
    在需要监测功耗的电路支路中,串联0Ω电阻作为专用测试节点。检测电路电流时,取下电阻接入电流表即可精准测量,测试完成后重新焊接复位,全程不会损伤PCB焊盘,是硬件调试中极具实用性的无损测试方案。
    3. 精准电流采样,实现电路监控
    借助欧姆定律,通过检测0Ω电阻两端电压差,即可精准换算出电路工作电流,实现实时电流监测。该场景需选用0.1Ω左右、误差≤1%的高精度超低阻值电阻,可直接替代专用采样电路,低成本实现电流采样功能。
    三、电磁优化:守护信号完整性与EMC性能
    1. 抑制高频噪声,优化EMI表现
    真实工况下的0Ω电阻自带纳亨级寄生电感,在高频电路中会产生微弱阻抗特性。相较于直接铺铜走线,用0Ω电阻做电源、信号短接,能够有效抑制高频杂波干扰,改善设备电磁兼容性能,解决大部分基础EMI干扰问题。
    2. 射频电路阻抗微调
    在射频电路设计中,0402等固定封装的0Ω电阻,其自带的寄生电容、寄生电感可用于微调传输线阻抗。能够精准修正细微的阻抗不匹配问题,解决射频电路中常见的信号反射、损耗异常等疑难问题。
    3. 数模单点接地,隔离信号干扰

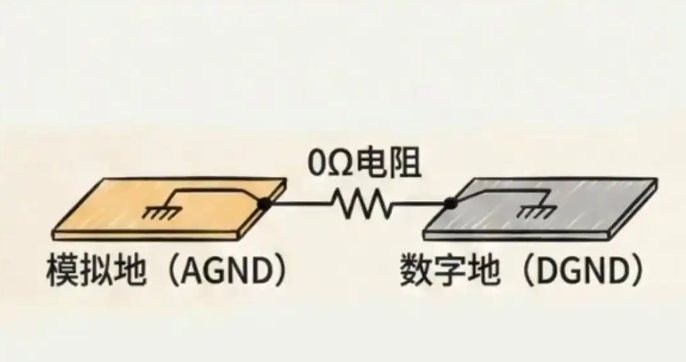

    这是数模混合电路的经典核心设计手法。利用0Ω电阻连通模拟地(AGND)与数字地(DGND),既实现了单点接地的设计规范,杜绝数字电路大电流噪声干扰精密模拟小信号,又能保证两地电位统一,避免电位差引发的电路异常。
    4. 辅助浪涌分流,保护后级电路
    在设备电源输入端,搭配TVS管并联0Ω电阻,当电路遭遇瞬时高压浪涌冲击时,可快速分流瞬态大电流,为后端精密敏感电路提供防护。需注意严格匹配电阻额定功率,避免器件失效。
    0Ω电阻
    四、高阶设计:兼顾电路架构与安全防护
    1. 替代昂贵过孔,节省多层板资源
    在高密度HDI多层PCB板设计中,过孔属于稀缺资源且成本较高。可利用0Ω电阻实现电路板内层与外层线路的电气连通,替代部分冗余过孔,优化PCB布局空间,降低多层板设计与生产升本。
    2. 低成本熔丝,实现短路自保
    0Ω电阻可充当简易保险丝使用,广泛应用于各类设备供电支路。以液晶电视逻辑板供电电路为例,当后级电路发生短路故障时,0Ω电阻会优先熔断断路,切断供电回路,有效保护后端昂贵的主控芯片、核心元器件,以极低成本实现电路安全防护。
    补充硬核知识点:0Ω电阻并非零承载
    看完这些场景,相信你不会再将0Ω电阻等同于普通导线。这里再分享一个行业实用参数:常用0603封装的0Ω电阻,实际阻值约0.01Ω,额定承载电流仅1A。
    若应用在大电流电路中,切勿随意使用小封装0Ω电阻,需根据电路电流选型更大封装器件,或直接采用跳线设计,避免器件过热烧毁。
    总而言之,PCB板上每一颗0Ω电阻,都是工程师经过无数次调试、改版、排坑后,在电路灵活性、可调试性、可靠性与电磁兼容性之间做出的最优平衡。它看似简约,却藏着硬件设计的核心智慧,绝对不能随意替代、省略!
